Ez az alkotóelem burkolt padkát illeszt be minden burkolat-, alap- és ágyazati réteg padka körömvonalrézsűig való meghosszabbításával.
Igazítás
A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Körömvonal magasság |
Numerikus |
- 1.667 |
|
|
Körömvonal eltolás |
Numerikus |
8.377 | |
|
Körömvonal esése |
A körömvonal-kapcsolódás rögzített esésének értéke. A program akkor használja, ha az „Esés tartása” beállítás bekapcsolt. |
Numerikus, pozitív |
4 ( : 1) |
|
Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal/Jobb |
Jobb % |
|
Padka szélessége |
A körömvonal-kapcsolódás rögzített szélességének értéke. A program akkor használja, ha a „Szélesség tartása” lehetőség bekapcsolt. |
Numerikus, pozitív |
8.000 láb |
|
Túlemelés lejtésének használata |
Megadja, hogy a fő nyomvonalon meghatározott túlemelés jellemzőkből származó lejtést használja a program. |
Választási lista:
|
Nem |
| Padka esésiránya |
Meghatározza, hogy a padka a tetőtől távolodva, vagy a tető irányába lejtsen. |
Választási lista:
|
Tetőtől távolodva |
|
Padka % lejtése |
Az alak felületének alapértelmezett oldalesése. Ezt az értéket akkor használja a program, ha a túlemelési lejtés nincs használatban, vagy nincs megadva a fő nyomvonalhoz. |
Numerikus |
- 2.0 % |
| Ágyazati réteg körömvonalának típusa | Válassza ki, hogy a körömvonal kapcsolódást a változó szélességű rögzített rézsűhöz fogja meg, vagy a rögzített szélességű változó rézsűhöz. | Választási lista: a) Esés tartása, szélesség beállítása, b) Szélesség tartása, esés beállítása | Esés tartása, szélesség beállítása |
|
Körömvonal esése |
A körömvonal-kapcsolódás rögzített esésének értéke. A program akkor használja, ha az „Esés tartása” beállítás bekapcsolt. |
Numerikus, pozitív |
4 ( : 1) |
|
Körömvonal szélessége |
A körömvonal-kapcsolódás rögzített szélességének értéke. A program akkor használja, ha a „Szélesség tartása” lehetőség bekapcsolt. |
Numerikus, pozitív |
5.40 láb 1.8 m |
|
Alapréteg túlemelése |
Meghatározza, hogy az ágyazati réteghez padka túlemelési lejtést kell használni |
Nem | |
|
Ágyazati réteg %-os esése |
Az alak felületének alapértelmezett oldalesése. Ezt az értéket akkor használja a program, ha a túlemelési lejtés nincs használatban, vagy nincs megadva a fő nyomvonalhoz. |
Numerikus |
- 2.0 % |
|
Burkolat1 mélysége |
Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.083 láb |
|
Burkolat2 mélysége |
A 2. burkolatréteg vastagsága (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.083 láb |
|
Alapmélység |
Az alapréteg vastagsága (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.0333 láb |
|
Ágyazati réteg mélysége |
Az ágyazati réteg vastagsága (nulla a kihagyáshoz) |
Numerikus, nem negatív |
1.000 láb |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Hozzárendelés típusa |
Állapot |
|---|---|---|
|
Padka szélessége |
Ezzel felülbírálható a rögzített Padka szélessége, és a padka éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Körömvonal esése |
Körömvonal kapcsolódás lejtése |
Numerikus |
|
Körömvonal eltolás |
Ágyazati körömvonal pont eltolása |
Numerikus |
|
Körömvonal magasság |
Ágyazati körömvonal pont szintmagassága |
Numerikus |
| Padka szélessége |
Burkolt padka szélessége |
Numerikus |
|
Padka esése |
Burkolt padka esése |
Numerikus |
Viselkedés

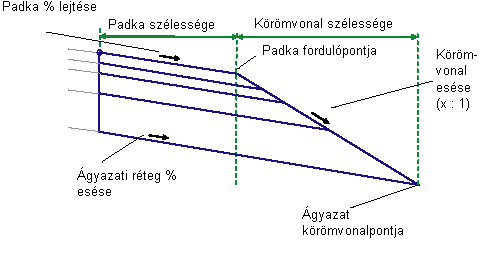

A padka pályafelülete a csatolási ponttól kifelé, a Padka szélessége és a Padka alapértelmezett esése megadott értékeivel kerül beillesztésre. Az ágyazati réteg kapcsolódása a csatolási pontból kerül beillesztésre a pályafelület alatt, az Ágyazati réteg mélységénél kezdve.
A padka körömvonalának kapcsolódását rögzített lejtéssel (Körömvonalrézsű tartása = Igaz) vagy rögzített szélességgel (Körömvonalrézsű tartása = Hamis) is beillesztheti. Ha rögzített esést használ, akkor a körömvonal-kapcsolódás a padka külső élétől addig terjed, amíg nem metszi az ágyazati réteg kapcsolódását. Ellenkező esetben az ágyazati réteg a padka külső élén túlnyúlik a Körömvonal szélesség értékével, és a körömvonal-kapcsolódás az ágyazati réteg végéhez kapcsolódik.
A Burkolat1, Burkolat2 és Alapfelület kapcsolódások a pályafelülettel párhuzamosan kerülnek beillesztésre az adott mélységekben a padka körömvonal-kapcsolódásának eléréséig.
Művelet tervezési módban
Ez az alkotóelem elrendezési módban a kapcsolódásokat jeleníti meg, beleértve a 0% oldaleséshez tartozó padkát, a padka és az ágyazat alapértelmezett oldalesésének használatával.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Típus |
Kód |
Leírás |
|---|---|---|
|
P2 |
BPSZ |
A burkolt padka széle, pályafelület |
|
P4 |
BPSz_1.burk. |
A burkolt padka széle az 1. burkolaton |
|
P6 |
BPSz_2.burk. |
A burkolt padka széle a 2. burkolaton |
|
P8 |
BPSz Alap |
A burkolt padka széle az alapon |
|
P10 |
Körömvonal_Ágyazat |
Ágyazati körömvonalpont |
|
L1 |
Felső, Burkolat |
Burkolt pályafelület |
|
L3 |
Burkolat |
Burkolt pályafelület |
|
L4 |
Burkolat1 |
2. burkolat teteje |
|
L6 |
Burkolat1 |
2. burkolat teteje |
|
L7 |
Burkolat2 |
3. burkolat teteje |
|
L9 |
Burkolat2 |
3. burkolat teteje |
|
L10 |
Bázis |
Kiindulási irány teteje |
|
L12 |
Bázis |
Kiindulási irány teteje |
|
L13 |
Ágyazati, alapszint |
Ágyazati réteg alja, alapszint |
|
L14 |
Lejtés_kapcs | Felső felület kialakítása. Az L14 a P2-P10, P2-P8, P2-P6 vagy P2-P4 pontokat összekötő csatolás attól függően, hogy melyik a legalsó csatolás. |
|
S1 |
Burkolat1 |
|
|
S2 |
Burkolat2 |
|
|
S3 |
Bázis |
|
|
S4 |
Ágyazati réteg |
Az L14 a P2-P10, P2-P8, P2-P6 vagy P2-P4 pontokat összekötő csatolás attól függően, hogy melyik a legalsó csatolás.

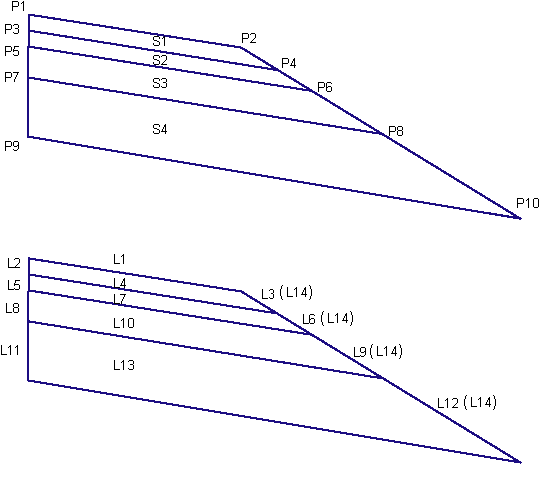

Kódolási ábra
