AlapFelsőrúd

Ez az alkotóelem egy egyszerű felső rudat hoz létre a mintakeresztszelvényen.

Ez az alkotóelem az egyike azoknak az alkotóelemeknek, amelyek a Kezdeti lépések útmutatóban és az oktatóanyagokban szerepelnek az útmodellezés bemutatása során.

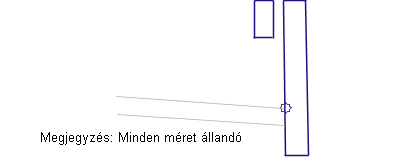

Igazítás

A csatolási pont a rúd belső élén van a pályafelületnél.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információkat a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Ez az alkotóelem két négyszögletes alakot hoz létre a rúdhoz és a rácsozáshoz. A méretek rögzítettek, a felhasználó nem módosíthatja azokat. A rúd a csatolási ponttól lefelé nyúlik el egy rögzített távolságig a pályafelület alá.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja a rudat és a korlátot a rögzített méretekkel.

Pont-, kapcsolódás- és alakkódok

A „Felső rúd” kód az összes ponthoz hozzá van rendelve. Csatolás és alakkódok nincsenek hozzárendelve.
