Ez az alkotóelem kiszélesít egy meglévő osztott pályás autópályát a forgalmi sávok éleitől befelé egy nyomott középvonalon át, egy szimmetrikus korláttal a tengelyvonalon, hogy feloldja a szintkülönbségek közötti eltéréseket. Tartalmazza azt a lehetőséget, hogy a korlát teteje szintmagasságot egy előre definiált hossz-szelvényhez kösse.
Igazítás
A csatolási pont a korlát alapjának közepén található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Bevonatmélység |
A középvonali átfedési rétegek vastagsága. |
Numerikus, pozitív |
0.100 m 0.3 láb |
|
Bal betét eltolása |
Az eltolás, amelytől a középvonal-túlnyúlás fólia elkezdődik a bal oldalon. |
Numerikus |
0.0 |
|
Bal oldali belső minta eltolása |
A belső mintapont eltolása a bal oldalon. A bal oldal lejtése kiszámításra kerül a meglévő felületen a mintapontok között. |
Numerikus |
0.0 |
|
Bal oldali külső minta eltolása |
A külső mintapont eltolása a bal oldalon. A bal oldal lejtése kiszámításra kerül a meglévő felületen a mintapontok között. |
Numerikus |
0.0 |
|
Jobb betét eltolása |
Az eltolás, amelytől a középvonal-túlnyúlás fólia elkezdődik a jobb oldalon. |
Numerikus |
0.0 |
|
Jobb oldali belső minta eltolása |
A belső mintapont eltolása a jobb oldalon. A jobb oldal lejtése kiszámításra kerül a meglévő felületen a mintapontok között. |
Numerikus |
0.0 |
|
Jobb oldali külső minta eltolása |
A külső mintapont eltolása a jobb oldalon. A jobb oldal lejtése kiszámításra kerül a meglévő felületen a mintapontok között. |
Numerikus |
0.0 |
|

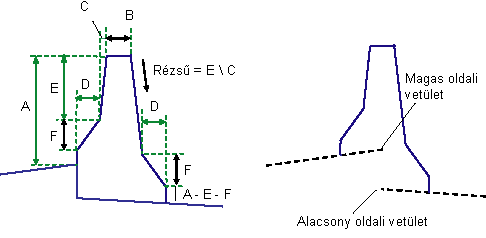

A méret (mm vagy hüvelyk) |
A korlát magassága a középvonal felső oldala és a korlát felső része között elhelyezkedő alaptól. |
Numerikus, pozitív |
810 mm 32 hüvelyk |
|
B méret (mm vagy hüvelyk) |
Ahogy az ábrán látható. |
Numerikus, pozitív |
232 9 hüvelyk |
|
C méret (mm vagy hüvelyk) |
Ahogy az ábrán látható. |
Numerikus, pozitív |
59 mm 2 hüvelyk |
|
D méret (mm vagy hüvelyk) |
Ahogy az ábrán látható. |
Numerikus, pozitív |
125 mm 5 hüvelyk |
|
E méret (mm vagy hüvelyk) |
Ahogy az ábrán látható. |
Numerikus, pozitív |
557 mm 22 hüvelyk |
|
F méret (mm vagy hüvelyk) |
Ahogy az ábrán látható. |
Numerikus, pozitív |
178 mm 7 hüvelyk |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Meglévő felület |
A meglévő útpályát definiáló felület neve. A felület megadásához a következő objektumtípusok használhatók: felületek. |
Szükséges |
|
Korlát teteje |
Segítségével a korlát teteje egy hossz-szelvény szintmagasságához köthető. Az E méret változhat, hogy a kiszámított korlátmagasság létrejöjjön. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Bal betét eltolása |
Segítségével kiszámítható a bal beszúrási pont eltolása a nyomvonaltól. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Bal oldali belső minta eltolása |
Segítségével kiszámítható a bal belső mintapont eltolása a nyomvonaltól. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Bal oldali külső minta eltolása |
Segítségével kiszámítható a bal külső mintapont eltolása a nyomvonaltól. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Jobb betét eltolása |
Segítségével kiszámítható a jobb beszúrási pont eltolása a nyomvonaltól. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Jobb oldali belső minta eltolása |
Segítségével kiszámítható a jobb belső mintapont eltolása a nyomvonaltól. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Jobb oldali külső minta eltolása |
Segítségével kiszámítható a jobb külső mintapont eltolása a nyomvonaltól. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
Kimeneti paraméterek
Nincsenek.
Viselkedés

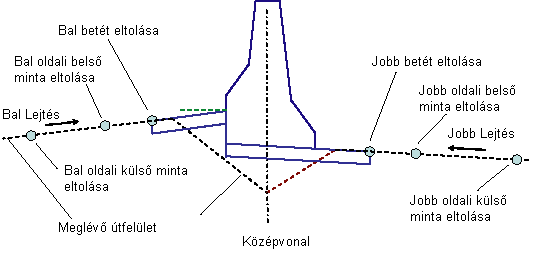

Kiszámítja a bal és jobb rézsűket a mintapontok között mindkét oldalon. A vonalak a bevágási pontoktól befelé terjednek a tengelyvonalig, ezekkel a lejtésekkel. A tengelyvonalnál a legnagyobb szintmagassággal rendelkező oldal határozza meg a korlát minimális magasságának szabályozó oldalát.
A korlát alapjának magas oldali eltolása a megadott kóták alapján kerül kiszámításra. Az átfedési réteg a magas oldalon a bevágási ponttól eddig az eltolási terjed.
Az átfedési réteg az alacsony oldalon a bevágási ponttól a korlátalap magas oldali eltolásáig terjed.
A korlát a magas oldali alappontból indul, és az alacsony oldalon lévő átfedési réteg tetején zárul, ahogy ez az ábrán is látható.
Ha a Korlát teteje hossz-szelvény célparaméterként van megadva, akkor a korlát magasságát a hossz-szelvény szabályozza. Az E méret változhat, hogy létrejöjjön ez a magasság.
Művelet tervezési módban

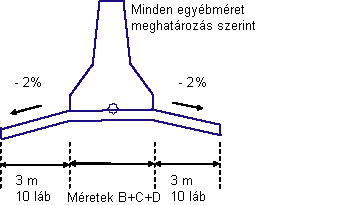

Elrendezési módban egy szimmetrikus középvonal és korlát kerül megrajzolásra, az alábbiakban látható rögzített kótákkal. Ez ugyanaz az alakzat, mint amit a KözépvonalSzimmetrikusBevonás alkotóelem rajzol meg elrendezési módban.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
P1, P5 |
FSSz |
Középvonal hosszabbítás kezdete az átfedés tetején |
|
P3, P7 |
FSSz_Szőnyegezés |
Középvonal hosszabbítás kezdete az átfedés alján |
|
Minden korlátpont |
Korlát |
|
|
L1, L5 |
Tető |
Átfedő rétegek megjelenített teteje |
|
L2 - L4 |
Átfedés |
|
|
L7 - L9 |
Átfedés |
|
|
Minden korlát kapcsolódás |
Korlát |
|
|
S1, S2 |
Átfedés |
|
|
S3 |
Korlát |

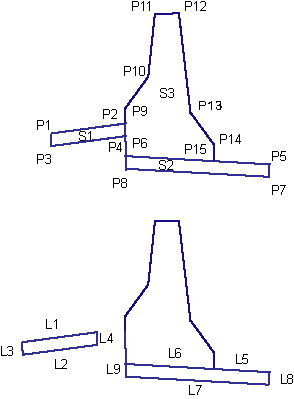

Kódolási ábra
Ennek a képnek a tükörképe érvényes, amikor a középvonal magas oldala nem a bal, hanem a jobb oldalon van.
