Ez az alkotóelem egy kétkamrás zárt szekrényes keresztmetszetű hidat hoz létre opcionális fél korlátokkal.
Igazítás
A csatolási pont a bal és a jobb oldali sáv közötti osztóvonalon van, a híd pályafelületén. A hídszakasz balra és jobbra található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Bal sávszélesség |
A hídpálya bal sávjainak szélessége |
Numerikus, pozitív |
5.34 m 17.8 láb |
|
Jobb sávszélesség |
A hídpálya jobb sávjainak szélessége |
Numerikus, pozitív |
5.34 m 17.8 láb |
|
Pálya esése - Túlemelés használata |
Meghatározza, hogy a hídpálya lejtésénél kell-e túlemelési lejtést használni. |
Lehetőségek: Nem, Bal külső sáv lejtése, Bal belső sáv lejtése |
Bal külső sáv lejtése |
|
Alapértelmezett pályaesés |
Megadja a hídpálya alapértelmezett esését |
Numerikus, pozitív |
2.0% |
|
Korlát beleértése Korlát kihagyása |
Korlátok felhasználását vagy kihagyását adja meg hídpályák mindkét oldalán. |
Felhasználás / Kihagyás |
Felhasználás |
|

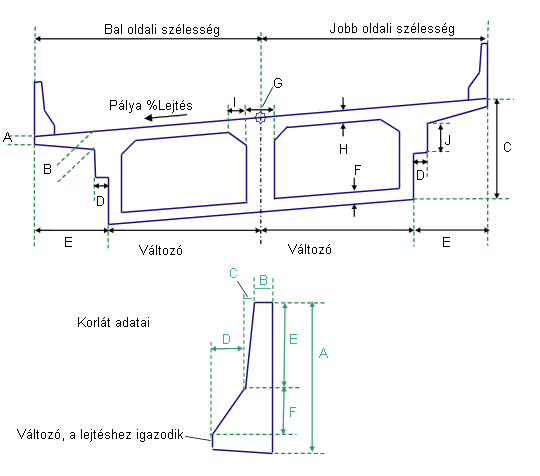

A méret |
Pálya vastagsága az élnél |
Numerikus, pozitív |
0.200 m 0.667 láb |
|
B méret |
Pálya vastagsága a karimánál |
Numerikus, pozitív |
0.300 m 1.0 láb |
|
C méret |
Teljes mélység a pályafelülettől az alsó párkányig |
Numerikus, pozitív |
1.8 m 6.0 láb |
|
D méret |
Lépcső szélesség |
Numerikus, pozitív |
0.150 m 0.5 láb |
|
E méret |
Teljes peremszélesség |
Numerikus, pozitív |
1.425 m 4.75 láb |
|
F méret |
Alsó tartóvastagság |
Numerikus, pozitív |
0.170 m 0.5625 láb |
|
G méret |
Középső tartóvastagság |
Numerikus, pozitív |
0.250 m 0.833 láb |
|
H méret |
Felső tartóvastagság |
Numerikus, pozitív |
0.210 m 0.7 láb |
|
I méret |
Belső tartó felső sarkának szélessége |
Numerikus, pozitív |
0.300 m 1.0 láb |
|
J méret |
Lépcső magasság |
Numerikus, pozitív |
0.600 m 2.0 láb |
|
A korlát (mm vagy hüvelyk) |
A korlát magassága a középvonal közepénél |
Numerikus, pozitív |
810 mm 32 hüvelyk |
|
B korlát (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
131 mm 4.5 hüvelyk |
|
C korlát (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
59 mm 2 hüvelyk |
|
D korlát (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
125 mm 5 hüvelyk |
|
E korlát (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
557 mm 22 hüvelyk |
|
F korlát (mm vagy hüvelyk) |
Az ábra szerint |
Numerikus, pozitív |
178 mm 7 hüvelyk |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Bal oldali szélesség |
Ezzel felülbírálható a bal oldali szélesség rögzített értéke, és a pálya bal széle egy rögzítőponthoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Jobb oldali szélesség |
Ezzel felülbírálható a jobb oldali rögzített szélesség, és a pálya jobb széle egy eltolási nyomvonalhoz köthető a nyomvonal mentén lévő minden szelvénynél. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
|
Elforgatás tengelyének túlemelése |
Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál. |
Állandó (Leírás) |
Viselkedés
Ez az alkotóelem létrehozza a kapcsolódásokat a hídpályához és az alatta lévő szerkezethez a megadott beviteli paraméterek értékei alapján. Ha a LI vagy LO beállítások érvényben vannak a hídpályánál, akkor a bal oldali túlemelés lejtése állandó marad a híd teljes szélességében.
Ha a Korlát beleértése beállítása Igaz, akkor egyoldalú New Jersey típusú korlátszakaszok kerülnek hozzáadásra a bal és a jobb oldalon. A korlát aljának lejtése a pálya lejtéséhez igazodik.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megrajzolja a hídszerkezet és a korlátok alakját a beviteli paraméterek értékei alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
P1, P3 |
HfSz |
Hídpálya széle |
|
P2 |
Tető_Híd |
Tetőpont a hídpályán |
|
L1 |
Pálya, Felül |
|
|
Híd |
Minden külső hídszerkezeti kapcsolódás |
|
|
Tartó |
Minden belső hídszerkezeti kapcsolódás |
|
|
Minden korlát kapcsolódás |
Korlát |
|
|
S1 |
Híd |
|
|
S2, S3 |
Korlát |

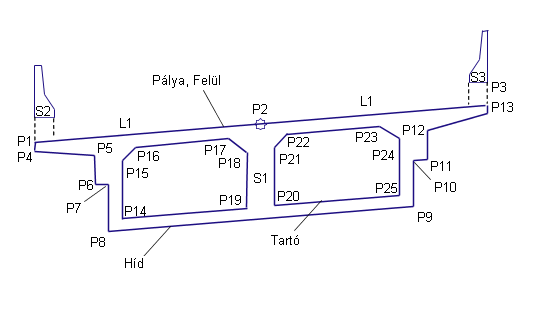

Kódolási ábra
