SávTúlemelésEFT

Ez az alkotóelem létrehozza a forgalmi sáv keresztmetszeti megjelenítését, a nyomtervmodell fő nyomvonalához a külső sáv túlemelési lejtését felhasználva.

Az osztatlan utaknál használatos, illetve azoknál az osztott utaknál, ahol egyik oldalon sincs rézsűtörés. Osztott koronás vagy tört hátú autópályák külső sávjaihoz is használható. A burkolat szerkezete az AutoCAD Civil 3D Súgó „Burkolatszerkezet burkolt szakaszokon” című témakörében ismertetett szabványokat követi.

Illesztés

A csatolási pont a sáv belső élén a pályafelületen található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Szélesség	A sáv szélessége a belső él eltolásától a külső él eltolásáig	Numerikus, pozitív	3.6 m 12.0 láb
Alapértelmezett esés	A sáv alapértelmezett esése, amely akkor használatos, ha a nyomvonal túlemelési esése nincs megadva.	Numerikus	-2.0
Burkolat1 mélysége	Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Burkolat2 mélysége	A 2. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Alapmélység	Az alapréteg vastagsága (nulla a kihagyáshoz)	Numerikus, pozitív	0.100 m 0.333 láb
Ágyazati réteg mélysége	Az ágyazati réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.300 m 1.0 láb
Túlemelés használata	Meghatározza, hogy a bal oldali sávhoz túlemelési lejtést kell használni	Választási lista: Bal sáv kifelé Bal sáv befelé Jobb sáv kifelé Bal sáv befelé Nincs	Nincs
Esésirány	Meghatározza, hogy a sáv a tetőtől távolodva, vagy a tető irányába lejtsen.	Választási lista: Tetőtől távolodva Tető irányába	Tetőtől távolodva
Potenciális forgáspont	Meghatározza, hogy a belső vagy külső pontok felhasználhatók-e forgástengely forgáspontjaiként.	Választási lista: Igen Nem	Igen
Belső pontkód	Sáv belső élének ponttípusát határozza meg	Választási lista: Tető Burkolat éle (FSSz) Sáv éle (Sáv) Nincs	Tető
Külső pontkód	Sáv külső élének ponttípusát határozza meg	Tető Burkolat éle (FSSz) Sáv éle (Sáv) Nincs	Burkolat éle (FSSz)

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználó útmutató súgójában.

Paraméter	Leírás	Állapot
Sávszélesség	Ezzel felülbírálható a sáv rögzített szélessége, és a sáv éle egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Külső magasság	Ezzel felülbírálható a sáv normál esése, és a forgalmi sáv külső éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Sávszélesség	Sáv szélessége	Numerikus
Sáv % lejtése	A sáv %-os lejtése	Numerikus

Viselkedés

A sáv túlemelési lejtése az alapvonali nyomvonal túlemelési specifikációiból származik. Meghatározhatja, hogy a sáv melyik túlemelési lejtést használja.

A csatolási ponttól kezdődően a pályafelületi felület és a párhuzamos ágyazat a megadott szélességgel, mélységgel és túlemelési lejtéssel kerül beillesztésre. Függőleges kapcsolódások zárják le az alakot a sáv mindkét végén.

Ha nyomtervmodellezés során a Szélességhez egy vízszintes eltolási nyomvonal kerül hozzárendelésre, akkor a sáv szélessége a nyomvonal eltolásához igazodik. Ez az alkotóelem olyan mintakeresztszelvényekben használható, amelyek támogatják a forgástengely forgáspontjait különböző tetőszegélyes és osztatlan útpálya típusokhoz. További információt az Elforgatás tengelyének túlemelését támogató mintakeresztszelvény építése című részben talál.

Művelet tervezési módban

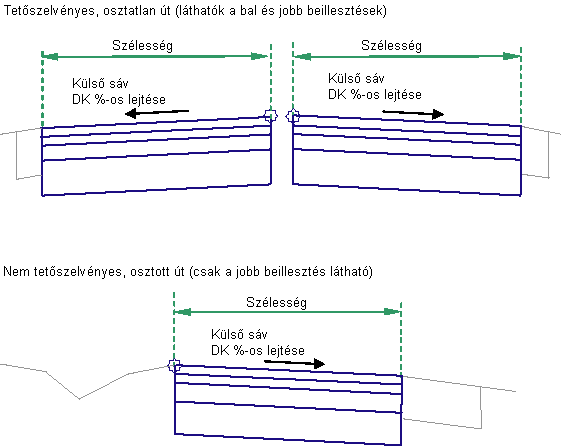

Elrendezési módban ez az alkotóelem jeleníti meg az összes sávkapcsolódást a szélességi és mélységi beviteli paraméterek felhasználásával, -2%-os lejtéssel.

Ha a Potenciális forgáspont beállítás Igen, jelölők mutatják a belső- és külső pontokon a potenciális forgáspontokat.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Megjegyzés: Ha a Tetőpont belül beállítás Nem, akkor a P1, P3, P5, P7, és P9 pontok nem lesznek kódolva.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető	Tetőpont a pályafelületen (választható)
P2	FSSz	Sáv belső éle a pályafelületen
P3	Tető_1.burk.	Tetőpont az 1. burkolatrétegen (választható)
P4	FSSz_1.burk.	Sáv belső éle a burkolaton.
P5	Tető_2.burk.	Tetőpont a 2. burkolatrétegen (választható)
P6	FSSz_2.burk	Sáv belső éle a 2. burkolaton
P7	Tető_Alap	Tetőpont az alapfelületen (választható)
P8	FSSz_Alap	Sáv belső éle az alapon
P9	Tető_Ágyazat	Tetőpont az ágyazati rézsűn (választható)
P10	FSSz_Ágyazat	Sáv belső éle az ágyazaton
L1	Felső, Burkolat	Pályafelület felülete
L2	Burkolat1	Burkolat1 felülete
L3	Burkolat2	Burkolat2 felülete
L4	Bázis	Viszonyítási felület
L5	Ágyazati réteg Alapszint	Ágyazati felület
S1	Burkolat1	A pályafelület és az 1. burkolat közötti terület
S2	Burkolat2	Az 1. burkolat és a 2. burkolat közötti terület
S3	Bázis	A 2. burkolat és az alap közötti terület
S4	Ágyazati réteg	Az alap és az ágyazati réteg közötti terület

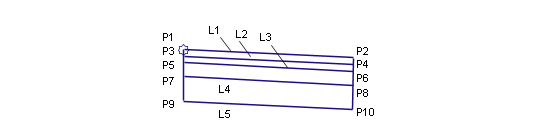

Kódolási ábra
