Ez az alkotóelem egy sima fenekű alappal rendelkező, völgyszegély és vízlevezető csatorna kapcsolódásait illeszti be az ágyazati réteggel.
A felhasználó által megadott beviteli paraméterek szabályozzák az alak kótáit.
Igazítás
A csatolási pont a vízlevezető csatorna karimapontján vagy a szegély hátulján van.
Beviteli paraméterek
Megjegyzés: Az ágyazati kóták méterben vagy lábban vannak kifejezve. A szegély és a vízlevezető csatorna kótáit milliméterben vagy hüvelykben kell megadni.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal/Jobb |
Jobb |
|
Beillesztési pont |
A szegély és a vízlevezető csatorna beillesztési pontját adja meg, Szegély hátaként vagy Vízlevezető csatorna éleként. |
Boole |
Vízlevezető csatorna éle |
|
Vízlevezető csatorna lejtésmegadási módszere |
Meghatározza, hogy miként kerüljön bevitelre a vízlevezető csatorna lejtése. |
Választási lista |
Külső sáv lejtése |
|
Vízlevezető csatorna esése |
Vízlevezető csatorna rögzített lejtését adja meg |
Numerikus |
- 2% |
| Vízlevezető csatorna esésiránya | Meghatározza, hogy a vízelvezető csatorna a tető irányába vagy a tetőtől távolodva lejtsen. | Választási lista | Tetőtől távolodva |
|
Ágyazati réteg mélysége |
Mélység az ágyazati rétegig a perempontnál. Adjon meg nullát, ha nincs ágyazati réteg. |
Numerikus, pozitív |
0.450 m 1.5 láb |
|
Ágyazati réteg túlnyúlása |
Az a távolság, amellyel az ágyazati réteg túlnyúlik a szegély hátulján. Nullával lehet lezárni a szegély hátának ágyazati részét |
Numerikus, pozitív |
0.3 m 1 láb |
|
Ágyazati réteg esése |
Válassza ki, hogy a Külső sáv túlemelési esését használja az ágyazati rétegnél, vagy egy numerikus %-os esési értéket ad meg |
Választási lista |
Külső sáv lejtése |
|
Ágyazati réteg % esése |
Az ágyazati réteg %-os lejtése. Nem használatos, ha az SE használat Igaz. |
Numerikus |
-2 (%) |
|
A méret |
Vízlevezető csatorna mélysége a perempontnál |
Numerikus, pozitív, nem nulla |
175 mm 7 hüvelyk |
|
B méret |
Szélesség a vízlevezető perempontjától a vízlevezető csatorna folyóvezetékéig |
Numerikus, pozitív, nem nulla |
375 mm 15 hüvelyk |
|
C méret |
Mélység a vízlevezető perempontjától a vízlevezető csatorna folyóvezetékéig |
Numerikus, pozitív, nem nulla |
25 mm 1 hüvelyk |
|
D méret |
A vízlevezető csatorna folyóvezetékétől a szegélyvonal felső részéig terjedő magasság |
Numerikus, pozitív, nem nulla |
75 mm 3 hüvelyk |
|
E méret |
A vízlevezető csatorna folyóvezetékétől a szegélyvonal felső részéig terjedő szélesség |
Numerikus, pozitív, nem nulla |
250 mm 9 hüvelyk |
|
F méret |
A szegély hátulsó részének magassága |
Numerikus, pozitív, nem nulla |
250 mm 9 hüvelyk |
Viselkedés

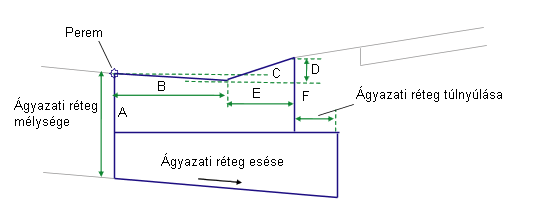

A szegély és vízlevezető csatorna kapcsolódás az A méret - F méret beviteli paraméterek alapján kerül beillesztésre. Minden méretnek pozitívnak kell lennie, és nem lehet nulla. Ha nem nulla ágyazati mélység van megadva, akkor az ágyazati réteg a szegély hátánál kerül beillesztésre, és az Ágyazati réteg túlnyúlási szélességével folytatódik. Az ágyazati réteg az ábrán látható módon lezárja a szegély hátának alját.
Az alkotóelem elkészíti az egyszerű szegély és vízlevezető csatorna alakját, akár (a) a vízlevezető csatorna belső élén (vagy szélén) vagy (b) a szegély hátulján levő csatolási ponttal. A szegély lapja kis méretű, állandó szélességet kap, hogy ne függőleges legyen.
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói kézikönyv súgójában.
Célparaméterek: Nincs.
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
|
Elforgatás tengelyének túlemelése |
Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál. |
Állandó (Leírás) |
Elforgatás tengelyének túlemelése
Ha a Vízlevezető csatorna esésiránya Tetőtől távolodva, akkor a vízlevezető csatorna esése a túlemelés esésével ellentétes irányú. Ha a Vízlevezető csatorna esésiránya Tető irányába, akkor a vízlevezető csatorna esése fordított.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti a szegély és vízlevezető csatorna komponenst a megadott beviteli paraméterek alapján. Ha az SE használat paraméter igazra van állítva, akkor az ágyazati réteg -2 %-os lejtéssel kerül beillesztésre.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont / Kapcsolódás |
Kód |
Leírás |
|---|---|---|
|
P1 |
Perem |
Vízlevezető csatorna perempontja |
|
P2 |
Folyásvonal_folyóka |
Vízlevezető csatorna folyásvonalának pontja |
|
P3 |
Felsőszegély Hátsószegély |
Szegély teteje |
|
L1, L2 |
Felül, Szegély |
Pályafelület a szegélyen és a vízlevezető csatornán |
|
L6 |
Ágyazati réteg Alapszint |
|
|
S1 |
Szegély |
Szegély és vízlevezető csatorna beton területe |
|
S2 |
Ágyazati réteg |

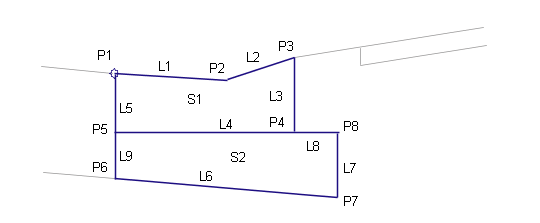

Kódolási ábra
