TámfalÁrokhoz

Ez az alkotóelem egy különleges rézsűvel egy meglévő árokhoz csatolva illeszt be burkolt padkájú támfal műtárgyat.

Ezzel az alkotóelemmel tetszőleges korlátot helyezhet el a fal tetején, vagy egy választható kulcsot az alapzat alján.

Igazítás

A csatolási pont a padka belsején van.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal / Jobb	Jobb
Padka szélessége	A padka szélessége a csatolási ponttól	Numerikus, pozitív	4.0 láb 1.33 m
Burkolat1 mélysége	Az 1. burkolat mélysége. Nulla érték megadása esetén nincs 1. burkolat	Numerikus, pozitív	0.083 láb 0.025 m
Burkolat2 mélysége	A 2. burkolat mélysége. Nulla érték megadása esetén nincs 2. burkolat	Numerikus, pozitív	0.083 láb 0.025 m
Alapmélység	Alapréteg vastagsága	Numerikus, pozitív	0.333 láb 0.1 m
Ágyazati réteg mélysége	Az ágyazati réteg mélysége.	Numerikus, pozitív	0.3 m 1.0 láb
Falszélesség	A falszélességet adja meg.	Numerikus	0.958 láb 0.292 m
Alapzat fedőrétege	A fedőréteg mélysége, az alapzat teteje és töltésben a fal hátsó oldalán a pályafelület vonala, vagy bevágásban a csatolási pont közt mérve.	Numerikus	1.667 láb 0.50 m
Kulcs	Választható kulcs hozzáadása az alapzat alá	Boole	Igen
Korlát használata	Korlát használata a fal tetején	Karakterlánc, (a) Igen, (b) Nem	Igen
Túlemelés lejtésének használata	A túlemelés lejtését határozza meg	Választási lista	Nem
Esésirány	Meghatározza, hogy a padka a tetőtől távolodva, vagy a tető irányába lejtsen.	Választási lista	Tetőtől távolodva
Padka alapértelmezett esése	Az alak felületének alapértelmezett oldalesése. Ezt az értéket akkor használja a program, ha a túlemelési lejtés nincs használatban, vagy nincs megadva a fő nyomvonalhoz.	Numerikus, pozitív	- 2.0%
Járda szélessége	A járdakapcsolódás szélessége a rézsűn	Numerikus, pozitív	3.300 láb 1.0 m
Járda lejtése	Járdakapcsolódás lejtése (esés/lejtés típusa)	Numerikus	25 %
Töltésrézsű	Járda és kötőpont közötti töltőkapcsolat lejtése (Lejtés típus)	Numerikus	2.00 : 1
Lábazat szélessége	Az árokpont és a kötőpont közötti szélesség (az árok létező belső éle)	Numerikus, pozitív	1.670 láb 0.5 m

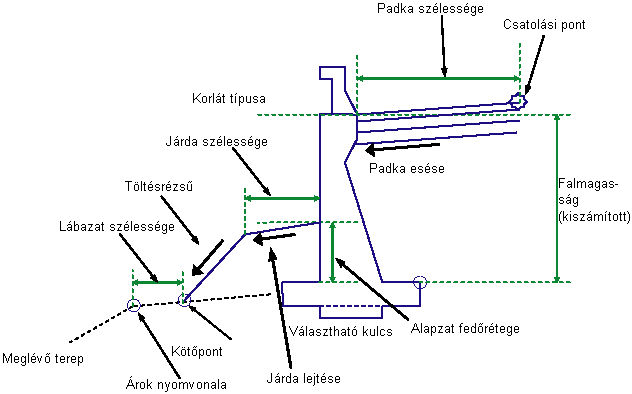

A fal magassága az alapzat felső síkja és a terepszint csatolási pontja közt mért távolság egy függőleges lapon. A falsík lejtése, az alapzat szélessége, a fal függőleges lapjának eltolása, a választható kulcs méretei és a kulcs középpontjának elhelyezése mind a falmagasság függvényei.

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Padka éle	Használható padka lejtésének felülírására egy hossz-szelvényhez való hozzárendeléssel. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Árok eltolása	A Kötőpont meghatározásához használt árok hossz-szelvény belső éle. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Szükséges
Kötési felület	Meglévő kötési terepfelület a megadott árok- és lábazatszélességhez. A művelet csak a következő objektumtípusokon hajtható végre: felületek.	Szükséges

Kimeneti paraméterek

Nincsenek.

Viselkedés

Ez az alkotóelem a jobb vagy a bal oldalra is beilleszthető. A csatolási pont a forgalmi sáv szélén helyezkedik el, ahonnan a burkolt padkák is kezdődnek, ahogy azt ez az alkotóelem meghatározza.

Az alapzat felső síkjának magassága a Kötőponttól a járda belső éle felé haladva határozható meg, majd az Alapzat fedőrétege értéket ki kell vonni a kapcsolódásból az alapzat külső sarkának eltolásánál. A fal magassága (H) a Padka külső éle és az alapzat felső síkja között számítódik. Ha a Kulcs opciónál a Nem érték van beállítva, akkor az alapzat alja egyetlen vízszintes kapcsolódás lesz. Ha a Kulcs lehetőség be van kapcsolva, akkor létrejönnek a választható kulcsot meghatározó kapcsolódások.

Megjegyzés: A burkolat rétegek és a fal belső lapja közt egy nagyon kis (0.001 metrikus mértékegység esetén) hézag marad. Ez az anyagelemzést könnyíti meg a mennyiségszámítás eszköz használatával, az alább részletesen látható módon.

Művelet tervezési módban

Elrendezési módban az alkotóelem a támfal alakját a bemeneti paraméterértékeknek megfelelően alakítja ki, feltételezve, hogy az alkotóelem töltési feltételeket használ.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

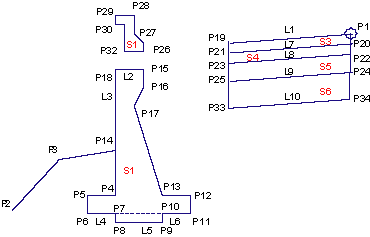

Pont / Kapcsolódás	Kódok	Leírás
P2	Körömvonal
P3	Járda_Él	Járdaszélesség éle
P14	TF_Forgás
P12	TF_Belül	Használhatók törésvonalként az alapszint felület készítésekor
P5	TF_Kívül	Használhatók törésvonalként az alapszint felület készítésekor
L1, L2, L3	Tető
L2, L3	Fal
L4,L5,L6	Alapzat	Alapzat alja
L7	Burkolat1
L8	Burkolat2
L9	Bázis, Lábazat_Alul
S1	TFal
S2	Korlát
S3	Burkolat1
S4	Burkolat2
S5	Bázis
