FelsőRétegEltávolítása

Ez az alkotóelem felső talajréteg megadott vastagságban való eltávolításának megadására használható.

Igazítás

A csatolási pont az eltávolítási kapcsolódás belső oldalán található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal / Jobb/Jobb	Jobb
Eltávolítás mélysége	Az eltávolítandó felső réteg mélységét adja meg.	Numerikus	0.05 m 0.167 láb
Eltávolítás szélessége	Megadja az eltávolítandó felső réteg szélességét.	Numerikus	5 m 16.67láb
Előrézsű	Alapértelmezett előrézsű az eltávolítás meghosszabbításához az eredeti körömvonalponttól a hátrézsű kezdetéig.	Numerikus	-2 (:1)
Hátrézsű	Hátrézsű a terepig való eltávolítás aljától történő rézsűképzéshez	Numerikus, pozitív	2 (:1)

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Eltávolítás szélessége	Ezzel felülírható, és egy eltolási nyomvonalhoz igazítható a rögzített Eltávolítás szélessége érték. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Meglévő felület	A meglévő felület neve az eltávolítás aljától történő rézsűképzéshez. A művelet csak a következő objektumtípusokon hajtható végre: felületek.	Szükséges

Kimeneti paraméterek

Nincsenek.

Viselkedés

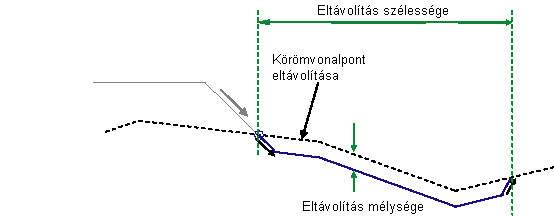

Ez az alkotóelem párhuzamos kapcsolódásokat illeszt be, melyek meghatározzák egy adott felület alatti eltávolítási réteg alját. Az eltávolítás a meghatározott felület alatt közvetlenül elhelyezkedő beillesztési pontnál kezdődik. Az előrézsű csatolás elhelyezése a beillesztési ponttól a bemeneti paraméterekben megadott oldal felé történik. Ez a kapcsolódás addig tart, amíg a legalacsonyabb pont és a meglévő terep magasságkülönbsége meg nem egyezik az „eltávolítási mélység” értékével.

Hasonlóan a hátrézsű csatolás a felső réteg felületétől egy olyan eltolás felé jön létre, amelyet a beillesztési ponttól értelmezett „Eltávolítás szélessége” beállítás határoz meg. A csatolás mélysége ismét úgy kerül meghatározásra, hogy a csatolás aljánál a szintmagasság különbsége – a felső réteg felületének figyelembe vételével – egyenlő legyen az eltávolítás mélységével.

Ekkor a felső réteg felületével párhuzamos kapcsolódások jönnek létre két új kapcsolódás felett csatlakozva az eltávolítási réteg meghatározására.

Amennyiben függőleges csatolásokat kíván beilleszteni a beillesztési pontnál és/vagy az eltávolítás másik végén, az előrézsű és a hátrézsű beállításokhoz a nulla értéket adja meg.

Művelet tervezési módban

Elrendezési módban előrézsű- és hátrézsű-kapcsolódások kerülnek hozzáadásra a bemeneti paraméterek alapján. Ezen két kapcsolódás alját összekötve, egy vízszintes vonal kerül hozzáadásra, amely az eltávolítási réteget ábrázolja.

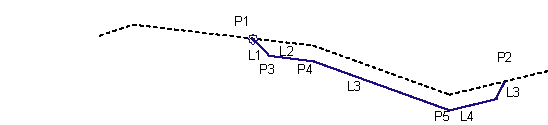

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás	Kódok	Leírás
P2	Körömvonal_Humuszle	Hátrézsű-kapcsolódás eltávolításának körömvonal pontja
Minden kapcsolódás	Eltávolítás	Kapcsolódások eltávolítása
