AlapPadka

Ez az alkotóelem létrehoz egy egyszerű burkolt padkát pályafelülettel és ágyazati talajréteggel.

Ez az alkotóelem az egyike azoknak az alkotóelemeknek, amelyek a Kezdeti lépések útmutatóban és az oktatóanyagokban szerepelnek az útmodellezés bemutatása során.

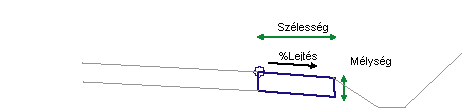

Igazítás

A csatolási pont a padka belső élén található a pályafelületen.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Szélesség	Padka szélessége	Numerikus, pozitív	0.9 m 3 láb
Mélység	A pályafelülettől az ágyazati talajrétegig tartó mélység	Numerikus, pozitív	0.2 m 0.67 láb
%Lejtés	Padka %lejtése	Numerikus	-4%

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a cím alatt talál, az AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A padka kapcsolódásai kifelé kerülnek beillesztésre a csatolási ponttól, a megadott szélességgel, lejtéssel és mélységgel.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja a sávot a beviteli paraméterek használatával.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P2	BPSZ	A burkolt padka széle a pályafelületen
P4	BPSz_Ágyazat	A burkolt padka széle az alap alatt
L1	Felül, Burkolat	Burkolt pályafelület
L3	Alapszint, Ágyazati réteg	Ágyazati réteg
S1	Burkolat1
