EsésekKapcsolásaPontokKözött

Ez az alkotóelem két pont közötti metsző kapcsolódásokat illeszt be.

Ez általában arra használatos, hogy egymást metsző rézsűket helyezzen egy V alakú árokba két szomszédos vagy egyesülő útpálya között. Egy sima fenekű árkot is meg lehet adni.

Igazítás

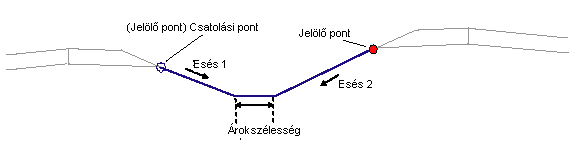

A csatolási pont vagy a bal vagy a jobb metsző rézsű külső élén található, a korábban definiált kijelölt pont pedig a szemközti külső élen található. Nem számít, hogy melyik pont a bal vagy jobb a másik szempontjából. A jelölő pont utasítás megjelenésekor válasszon csatolási pontot. Feltétlenül nevezze el a kijelölt pontot, és adja meg a kijelölt pont nevét ebben az alkotóelemben.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Kijelölt pont neve	A korábban definiált kijelölt pont neve	Karakterlánc	Nincs
Esés 1	A csatolási ponttól befelé terjedő kapcsolódás (x : 1) esése. A negatív esési értékek lefelé mutatnak.	Numerikus	-4 ( : 1)
Esés 2	A kijelölt ponttól befelé terjedő kapcsolódás (x : 1) esése	Numerikus	-4 ( : 1)
Árokszélesség	A középvonali árok aljának szélessége (nulla esetén V alakú árok)	Numerikus, pozitív	0.6 m 2 láb

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

A rendszer megállapítja a csatolási pont és a kijelölt pont helyét. A kijelölt pont a csatolási ponttól jobbra és balra is lehet. A kapcsolódások befelé terjednek az Esés 1 értékkel a csatolási ponttól, és az Esés 2 értékkel a kijelölt ponttól, amíg nem metszik egymást. Ha nem nulla árokszélesség van megadva, akkor egy vízszintes árok alja kapcsolódás kerül az egymást metsző oldalrézsűkhöz.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem kiszámítja és megjeleníti a metsző kapcsolódásokat és az opcionális árok alját a megadott beviteli paraméterek alapján, illetve a csatolási és kijelölt pontok egymáshoz viszonyított helyzetét.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P2	Árok_Be Árok	A nem nulla árokszélesség esetén az ároknak a csatolási ponthoz közelebbi éle. Ha az árokszélesség nulla, használja az Árkot.
P3	JKözVápa	A nem nulla árokszélesség esetén az ároknak a kijelölt ponthoz közelebbi éle.
L1 – L3	Tető Alapszint	Pályafelület a burkolatlan padkán és középvonal kapcsolódásokon

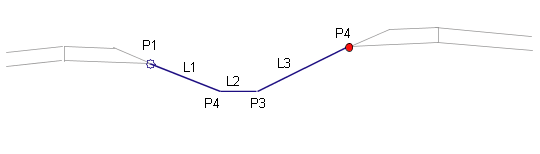

Kódolási ábra
