BevonásSzélesítésIllesztésEsés1

Ez az alkotóelem átfedi a meglévő útpálya egyik oldalát, és egy vagy több forgalmi sávot ad hozzá az élhez a meglévő sávok lejtésével egyeztetve.

Igazítás

A csatolási pont az átfedési réteg tetejének belső élén található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Mintapont eltolása	A mintapont eltolása, amely a beillesztési pont és a következő rézsűtörés között bárhol lehet a meglévő út felületén. A mintapont általában az út tetőn vagy a forgalmi sáv ellentétes oldalán található, ha az út nem tetős.	Numerikus	0.0
Beszúrási pont eltolása	A beillesztési pont eltolása, amely általában a forgalmi sávnak annál a meglévő élénél található, ahol a kiszélesedés van	Numerikus	0.0
Bevonatmélység	A bevonat mélysége a létező pályafelület felett	Numerikus, pozitív	0.100 m 0.30 láb
Szélesség	Kiszélesedő sáv szélessége	Numerikus, pozitív	3.6 m 12.0 láb
Burkolat1 mélysége	Az 1. burkolati réteg vastagsága a sáv kiszélesedésénél; nulla esetén kimarad	Numerikus, pozitív	0.025 m 0.083 láb
Burkolat2 mélysége	A 2. burkolati réteg vastagsága a sáv kiszélesedésénél; nulla esetén kimarad	Numerikus, pozitív	0.025 m 0.083 láb
Alapmélység	Az alapréteg vastagsága a sáv kiszélesedésénél	Numerikus, pozitív	0.100 m 0.333 láb
Ágyazati réteg mélysége	Az ágyazati réteg vastagsága a sáv kiszélesedésénél	Numerikus, pozitív	0.300 m 1.0 láb

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Meglévő felület	A meglévő útpályát definiáló felület neve. A felület megadásához a következő objektumtípusok használhatók: felületek.	Szükséges
Mintapont eltolása	Ezzel felülbírálható a rögzített Mintapont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Beszúrási pont eltolása	Ezzel felülbírálható a rögzített Beszúrási pont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Szélesség	Ezzel felülbírálható a rögzített kiszélesedő sáv Szélessége, és a sáv éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
%Lejtés	A kiszámított lejtés a meglévő felületen a Mintaponttól a Beillesztési pontig	Numerikus

Viselkedés

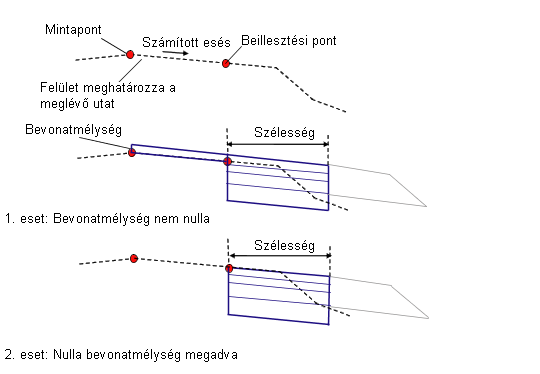

Megállapításra kerül a Mintapont és a Beillesztési pont magassága a meglévő felületen, majd a program kiszámítja a mintapont és a beillesztési pont közötti lejtést. Egy átfedési réteg kerül hozzáadásra a meglévő sáv fölé, ugyanazzal az eséssel a megadott Bevonatmélységhez. Egy zárt átfedő alakzat jön létre azáltal, hogy egy vagy több kapcsolódás rávetül a meglévő szintre. A kiszélesedő sáv az átfedésből kifelé kerül rögzítésre a Beillesztési eltolásnál, a kiszámított lejtés használatával.

A burkolati rétegek függőleges kapcsolódásokkal vannak lezárva mindkét végükön. Egy függőleges kapcsolódás is kerül az ágyazati réteg belső élétől a meglévő felületig.

Művelet tervezési módban

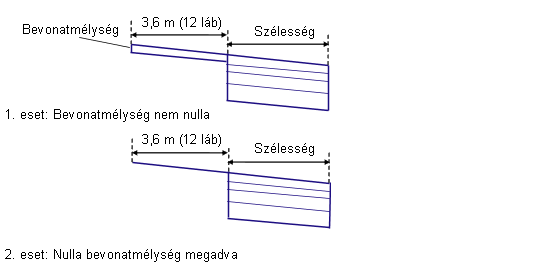

Elrendezési módban ez az alkotóelem egy tetszőleges ponthoz csatolható. Az átfedési réteg egy egységes mélységgel jelenik meg, 3.6 méter vagy 12 láb szélességgel, -2 %-os lejtéssel. A kiszélesedő sáv az átfedés élétől a megadott szélességig és mélységig terjed, -2 %-os lejtéssel.

Modellezési módban az alakzatok a Mintapont, a Beillesztési pont és a Meglévő felület által meghatározott tényleges feltételekhez igazodnak.

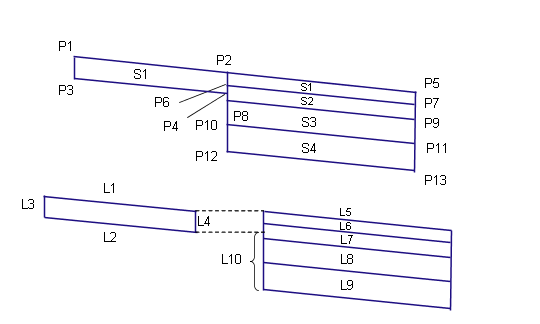

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P5	FSSz	Kiszélesedő sáv külső éle a pályafelületen
P7	FSSz_1.burk.	Kiszélesedő sáv külső éle az 1. burkolaton
P9	FSSz_2.burk	Kiszélesedő sáv külső éle a 2. burkolaton
P11	FSSz_Alap	Kiszélesedő sáv külső éle az alapon
P13	FSSz_Ágyazat	Kiszélesedő sáv külső éle az ágyazaton
L1, L5	Felső, Burkolat	Pályafelület felülete
L2	Átfedés	Kapcsolódások fölé vetített a Meglévő felületen. Ne feledje, hogy egyetlen kapcsolódásnál több lehet a P3 és P4 pontok között.
L6	Burkolat1
L7	Burkolat2
L8	Bázis
L9	Ágyazati, alapszint
L10	Alapszint
S1	Átfedés	Az átfedés és a meglévő sáv közötti terület
S2	Burkolat1
S3	Burkolat2
S4	Bázis
S5	Ágyazati réteg
