Ez az alkotóelem burkolt padkát illeszt be minden burkolat-, alap- és ágyazati réteg padka körömvonalrézsűig való meghosszabbításával.
Igazítás
A csatolási pont a burkolt padka belső élén található, amely általában a forgalmi sáv külső élén található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal |
Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be. |
Bal / Jobb | Jobb |
| Padka szélessége | Szélesség a csatolási ponttól a padka fordulópontjáig. | Numerikus |
2.4 m 8.0 láb |
| Túlemelés lejtésének használata | Megadja, hogy a fő nyomvonalon meghatározott túlemelés jellemzőkből származó lejtést használja a program. |
Választási lista:
|
Nem |
| Padka esésiránya |
Meghatározza, hogy a padka a tetőtől távolodva, vagy a tető irányába lejtsen. |
Választási lista:
|
Tetőtől távolodva |
| Padka alapértelmezett esése | A padka felületének alapértelmezett oldalesése. Ezt az értéket akkor használja a program, ha a túlemelési lejtés nincs használatban, vagy nincs megadva a fő nyomvonalhoz. | Numerikus | -6.0% |
| Árokszélesség | Az árok szélességének meghatározása a padka fordulópontjától. | Numerikus, pozitív |
3.00 m 9.00 láb |
| Árok mélysége | Az árok mélységének meghatározása. | Numerikus, pozitív |
0.40 m 1.20 láb |
| Ágyazati réteg előrézsűje | Az ágyazati réteg előrézsűjének értéke az árok tetejében való kötéshez. | Numerikus, pozitív | 2 ( : 1) |
| Ágyazati réteg túlemelése | Megadja, hogy a fő nyomvonalon meghatározott túlemelés jellemzőkből származó lejtést használja a program. | Lehetőségek: a.) Nem, b.) Külső padka lejtése, c.) Belső padka lejtése | Nem |
| Ágyazat alapértelmezett esése | Az ágyazat felületének alapértelmezett oldalesése. Ezt az értéket akkor használja a program, ha a túlemelési lejtés nincs használatban, vagy nincs megadva a fő nyomvonalhoz. | Numerikus | -4.0% |
| Burkolat1 mélysége | Pályafelület és az 1. burkolat közötti mélység (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat1 és Burkolat2 közötti hézag | Burkolat1 mélységének csökkentése a Burkolat1 és Burkolat2 ágyazati rétege anyagának összekötéséhez | Numerikus, pozitív |
0.000 m 0.000 láb |
| Burkolat2 mélysége | Második burkolatréteg anyagának mélysége (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.025 m 0.083 láb |
| Burkolat2 metszése | A Burkolat2 anyag csökkentett szélessége, amellyel az ágyazat összekötése lehetővé válik. Az anyagréteg oldalélének esése a padka körömvonalának esésével azonos lesz. | Numerikus, pozitív |
0.4 m 1.32 láb |
| Hézag a Burkolat2 és az alap között | A Burkolat2 szélességének csökkentése az ágyazati réteg és az alappálya összekötésének lehetővé tételéhez | Numerikus, pozitív |
0.01 m 0.033 láb |
| Alapmélység | Az alappálya mélysége (a Burkolat2 és az Alapréteg között; nulla a kihagyáshoz) | Numerikus, nem negatív |
0.100 m 0.333 láb |
| Alap metszése | Az alappálya szélességének csökkentése az ágyazati réteg összekötésének lehetővé tételéhez. Az anyagréteg oldalélének esése a padka körömvonalának esésével azonos lesz. | Numerikus, pozitív |
0.4 m 1.32 láb |
| Ágyazati réteg mélysége | Az ágyazati réteg mélysége a csatolási pontnál az alappálya aljához viszonyítva (nulla a kihagyáshoz) | Numerikus, nem negatív |
0.300 m 1.0 láb |
| Felső réteg vastagsága | Megadja a bevonóanyag vastagságát a körömvonal-kapcsolódás mentén. Ha értékként NULLA lett megadva, akkor a program nem ad hozzá a bevonóanyagot. | Numerikus, nem negatív | 0.0 |
| Felső réteg alakkódja | A felső réteg anyagához tartozó alakkód meghatározása. | Karakterlánc | Felső réteg |
| Burkolat1 alakkódja | Megadja a felső réteg (a legfelső réteg alatt, ha engedélyezett) anyagának alakkódját | Karakterlánc | Burkolat1 |
| Burkolat2 alakkódja | Megadja a második (alappálya feletti) anyagréteg alakkódját | Karakterlánc | Burkolat2 |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Padka szélessége | Ezzel felülbírálható a rögzített Padka szélessége érték, és a padka éle egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
Kimeneti paraméterek
| Paraméter | Leírás | Típus |
|---|---|---|
| Árok végének lejtése | Az árok lejtése a végében | Numerikus |
| Árok végének távolsága | Az árok végpontjának eltolása | Numerikus |
| Árok zárómagassága | Árok végpontjának szintmagassága | Numerikus |
| Padka szélessége | Burkolt padka szélessége | Numerikus |
| Padka esése | Burkolt padka esése | Numerikus |
Viselkedés
A padka pályafelülete a csatolási ponttól kifelé, az adott Padka szélessége és Padka esése értékeknek megfelelően kerül beillesztésre. Ezután létrejönnek az árok parabolikus csatolásai egy hat csatolásból álló, a padka végpontjából a megadott szélességig tartó vonalként. A parabola alsó pontját az árok mélysége határozza meg.

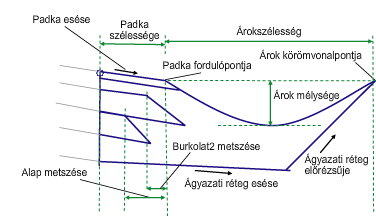

Ekkor a csatolási pont eltolásából létrejön az ágyazat csatolása, amely a pályafelület alatti ágyazati réteg mélységénél kezdődik, és a padka alapértelmezett esését (vagy a túlemelés esését) használja. Az ágyazat másik vége úgy jön létre, hogy a program egy csatolást húz az árok végpontjából az ágyazati réteg előrézsűjével párhuzamosan, ahogy azt a következő ábra mutatja.

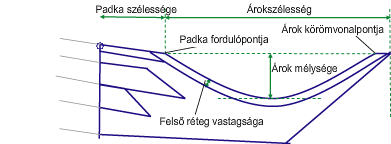

Amennyiben a felső réteg anyaga „pozitív” értékre van állítva, a szoftver új anyagréteget vezet be a megadott vastagságra közvetlenül a körömvonal-kapcsolódás alá. A vastagság a parabolikus árok alakjára merőlegesen értelmezett. Az árok teteje a padka fordulópontjától indul és a megadott szélességgel és árokmélységgel jön létre. Az árok belső élén egy eltolt csatolás jön létre (a padka csatolás mentén), amellyel eléri a megadott árok felső rétegének mélységet. Ehhez hasonlóan egy vízszintes vonal is létrejön az árok külső végénél. Ezzel a két elemmel, valamint a felső réteg vastagságával létrejön a parabolikus felső réteg vázlata. Az új rétegnek köszönhetően a padka felső rétegének szélessége a következő ábra szerint lesz illesztve.
A Burkolat1, Burkolat2 és az Alapfelület kapcsolódásai a pályafelülettel párhuzamosan kerülnek beillesztésre a megadott mélységnél. A Burkolat1 csatolás alja minden esetben túlnyúlik a körömvonal-kapcsolódásig. Amennyiben a Burkolat2 és/vagy az Alap metszése beállítások értéke nulla, akkor a rétegek felső csatolása az „előző réteg alsó csatolása” eltolásáig túlnyúlik. Bizonyos rétegek alsó csatolásai túlnyúlnak, például az oldalt kialakított ék lejtése azonos az árok kezdő esésével (Megjegyzés: a parabolikus árok kezdő esése kiszámítható a parabola egyenletéből három ismert pont alapján).
Amennyiben a fenti metszési beállítások értéke pozitív, akkor a megfelelő anyag a megadott értékkel rövidül, továbbá az alsó csatolás az anyaghoz rendelt, a körömvonal esésével azonos mértékű oldalsó eséssel jön létre.
Amennyiben azonban a „Hézag a Burkolat1/Burkolat2 és a Burkolat2/alap között” beállítás pozitív értékű, akkor a rétegeket egy hézag választja el, ahogy az a PadkaSávosÁgyazattal beállításnál olvasható.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem az alapértelmezés szerint hozzárendelt paraméterekkel jeleníti meg a padkát alkotó csatolásokat.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Típus | Kódok | Leírás |
|---|---|---|
| P2 | BPSZ | A burkolt padka széle, pályafelület |
| P3 | Körömvonal_Ágyazat | Ágyazati körömvonalpont |
| P5 | BPSz_1.burk. | A burkolt padka széle az 1. burkolaton |
| P7 | BPSz_2.burk. | A burkolt padka széle a 2. burkolaton |
| P9 | BPSz Alap | A burkolt padka széle az alapon |
| L1, L2 | Tető | Padka pályafelülete |
| L3, L4 | Alapszint, Ágyazati réteg | |
| L5 | Burkolat1 | |
| L6 | Burkolat2 | |
| L7 | Bázis | |
| S1 | Felhasználói kód | A padka felső rétegének felhasználói kódja (alapértelmezett - Burkolat1) |
| S2 | Felhasználói kód | A padka második rétegének felhasználói kódja (alapértelmezett - Burkolat2) |
| S3 | Bázis | |
| S4 | Ágyazati réteg | |
| S5 | Felhasználói kód | Felső réteg anyagának felhasználói kódja (alapértelmezett - Felső réteg) |

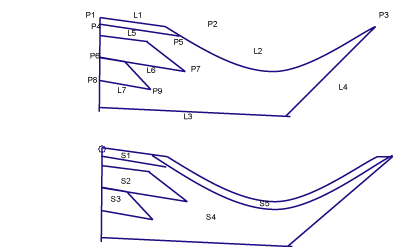

Kódolási ábra
