Beilleszt egy kapcsolódást, amely a célfelületig nyúlik a felhasználó által megadott bevágás- vagy töltésrézsűnél.

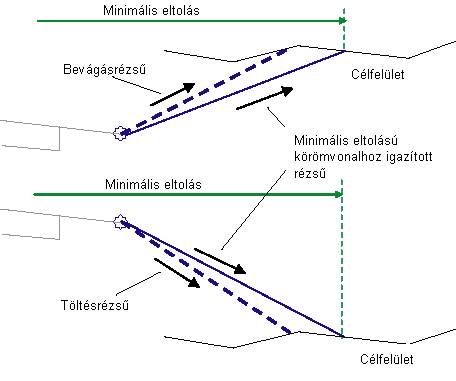

Szükség esetén a rézsű úgy igazodik, hogy a körömvonal pont a minimális eltolás felett maradjon a bázisvonalhoz képest.
Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).
Igazítás
A csatolási pont a körömvonal kapcsolódás sarokpontján található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja, hogy melyik oldalra kerüljön az alkotóelem |
Bal / Jobb |
Jobb |
|
Bevágásrézsű |
A rézsű a normál körömvonalhoz bevágási feltételekben |
Numerikus, pozitív |
4 ( : 1) |
|
Töltésrézsű |
A rézsű a normál körömvonalhoz töltési feltételekben |
Numerikus, pozitív |
4 ( : 1) |
|
Minimális eltolás a kiindulási vonaltól |
A körömvonal pont minimálisan megengedett eltolása |
Numerikus |
3.0 m 10.0 láb |
|
Kerekítési beállítás |
Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban |
Karakterlánc |
Nincs |
|
Kerekítés alapja |
Megadja a kerekítéshez használandó paramétert |
Karakterlánc |
Hossz |
|
Kerekítési paraméter |
Megadja a hossz vagy sugár értékét |
Numerikus, pozitív |
1500 láb |
|
Kerekítés felbontása |
Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás) |
Numerikus, pozitív |
6 |
|
Bevonóanyag elhelyezése |
Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül. |
Karakterlánc |
Nincs |
|
1. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
1 : 1 |
|
1. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
12 hüvelyk |
|
1. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Kőszórás |
|
2. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
2 : 1 |
|
2. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
6 hüvelyk |
|
2. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Kőszórás |
|
3. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
4 : 1 |
|
3. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
4 hüvelyk |
|
3. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Elvetett fű |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Minimális eltolás |
Ezzel felülbírálható a rögzített Minimális eltolás, és az egy eltolási nyomvonalhoz igazítható. Az eltolás a következő objektumtípusok esetén adható meg: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Körömvonal felület |
A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. |
Szükséges |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Körömvonal eltolás |
Körömvonal pont eltolása |
Numerikus |
|
Körömvonal magasság |
Körömvonal pont magassága |
Numerikus |
Viselkedés
Ez az alkotóelem megpróbálja kiszámítani a bevágási feltétel körömvonal pontját. Ha megtalálja a körömvonal pontot, akkor összeveti eltolását a Minimális eltolás értékével. Ha a körömvonal pont a Minimális eltoláson belül van, akkor a körömvonal pont a minimális eltolási pontra kerül a célfelületen. Ha nem talál körömvonal pontot, akkor a folyamat megismétlődik a töltési feltétellel.
Ha nyomtervmodellezés során a Minimális eltoláshoz egy vízszintes eltolási nyomvonal kerül hozzárendelésre, akkor a Minimális eltolás értéke a nyomvonal eltolásához igazodik.
Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.
Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.
Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.
Művelet tervezési módban

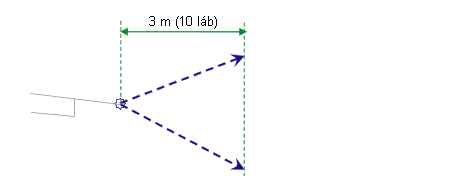

Elrendezési módban ez az alkotóelem szaggatott vonallal jeleníti meg a bevágási és töltésrézsűket is, melyek a Minimális eltolás távolságára nyúlnak kifelé. A körömvonal kapcsolódások kifelé mutató nyílfejekben végződnek.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|
P1 |
Töréspont Töréspont_Bevágás vagy Töréspont_Töltés |
Sarokpont, a bevágási vagy töltési feltételhez |
|
P2 |
Körömvonal Körömvonal_Bevágás vagy Körömvonal_Töltés |
Körömvonal pont a bevágási vagy töltési feltételnél |
|
L1 |
Tető Alapszint |
|
|
L1 |
Tető Alapszint Körömvonal Körömvonal_bevágás |
Körömvonal-kapcsolódás a bevágási keresztszelvényhez |
|
L1 |
Tető Alapszint Körömvonal Körömvonal_Töltés |
Körömvonal-kapcsolódás töltött keresztszelvénynél |

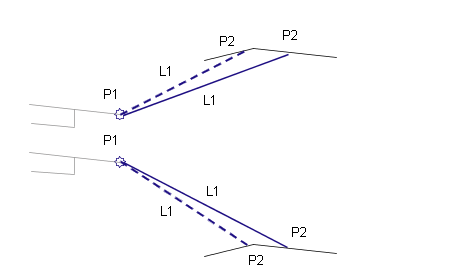

Kódolási ábra
