Ez az alkotóelem egyenlő oldalrézsűs lapos fenekű árkot hoz létre, legfeljebb két felülettípus használatát teszi lehetővé, és az alatta lévő felület esését használja. Legfeljebb három rétegnyi háttöltési anyag használható. Az árok szélességét egy felhasználó által megadott szélesség és a minimális csőtakarás határozza meg.
Igazítás
A kapcsolódási pont az árok közepén lévő célfelület mentén helyezkedik el.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldalrézsű | Az árok oldalrézsűinek X : 1 esése | Numerikus, pozitív | 3 : 1 |
| Ágyazat mélysége | Az ágyazatréteg mélysége | Numerikus, pozitív | 0.0 |
| Speciális háttöltés minimális fedőrétege | A legmagasabb cső feletti speciális háttöltés minimális mennyisége. A cső hosszát a program a cső felső külső átmérőjétől méri. | Numerikus, pozitív | 0.0 |
| Speciális háttöltés minimális mélysége | A legalacsonyabb cső alatti speciális háttöltés mélysége. A cső hosszát a program a cső alsó külső átmérőjétől méri. | Numerikus, pozitív | 0.0 |
| Szélesség | Az árok aljának szélessége | Numerikus, pozitív |
2.0 m 6.0 láb |
| Csőhálózat 1 távolsága | A cső külső éle és az árok oldalrézsüje közötti távolság | Numerikus, pozitív | 0.0 |
| Csőhálózat 2 távolsága | A cső külső éle és az árok oldalrézsüje közötti távolság | Numerikus, pozitív | 0.0 |
| Oldalrézsű sziklában | Az árok sziklás oldalrézsűinek X : 1 esése | Numerikus, pozitív | 1 : 1 |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információk a alatt találhatók, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Meglévő felület | Meglévő terepfelület az oldalrézsűk kapcsolásához. A következő objektumtípusok használhatók célként ezen felület megadásához: felületek. | Szükséges |
| Sziklafelület | Sziklafelület az oldalrézsűk kapcsolásához. A következő objektumtípusok használhatók célként ezen felület megadásához: felületek. | Választható |
| Csőhálózat 1 | A Csőhálózat 1 megadásához használható. A következő objektumtípusok használhatók célként ezen csőhálózat megadásához: csőhálózatok. | Szükséges |
| Csőhálózat 2 | A Csőhálózat 2 megadásához használható. A következő objektumtípusok használhatók célként ezen csőhálózat megadásához: csőhálózatok. | Választható |
Kimeneti paraméterek
Nincsenek.
Viselkedés

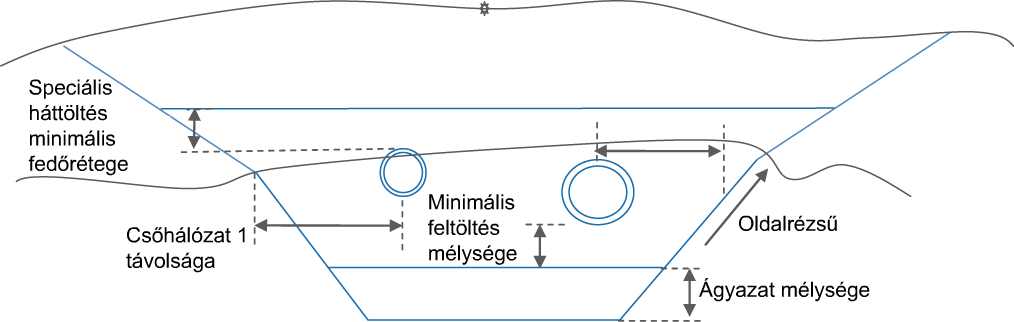

Az alkotóelem mindkét esetben meghatározza az árok aljának mélységét és szélességét a cső vagy csövek egy megadott hálózatban elfoglalt helye alapján. A Speciális háttöltés minimális fedőrétegét a program a mintázott keresztszelvényen talált legmagasabb cső felső külső átmérőjétől méri. A Speciális háttöltés minimális mélységét a program a mintakeresztszelvényen talált legalacsonyabb cső alsó külső átmérőjétől méri. Bármelyik felület alatt van az oldalrézsű, a program a megfelelő rézsűt használja (szikla vagy szabványos).
1. eset: Egyetlen kiválasztott csőhálózat

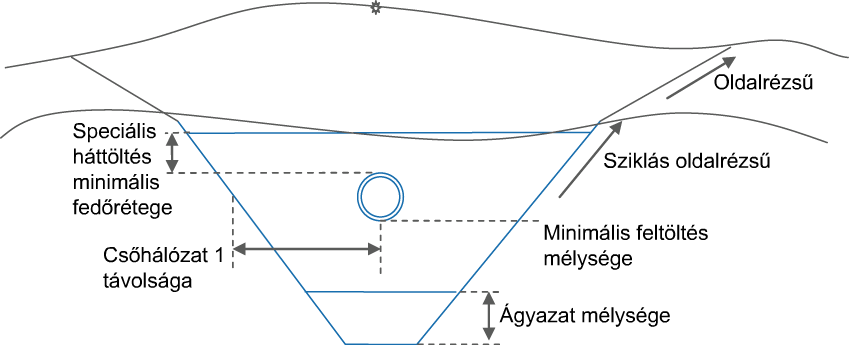

Ha csak a Csőhálózat 1 van kiválasztva, az alkotóelem a vezérlő kiindulási vonaltól balra és jobbra mért 3 láb (1 méter) távolságra keresi a cső középvonalát a mintakeresztszelvényen. Alkalmazza a Csőhálózat 1 eltolási értéket mindkét oldalra a csőszélesség vagy a minimális szélesség (amelyik kisebb) meghatározásához. Az eltolási érték a cső külső falánál alkalmazott érték, ahogy az ábrán is látható. Az árok alja a cső alsó külső átmérőjével, a Speciális háttöltés minimális mélységével, valamint az ágyazat mélységével határozható meg.
2. eset: Két kiválasztott csőhálózat
Két csőhálózat kiválasztásakor alapértelmezés szerint a Csőhálózat 1 van a kiindulási vonal bal oldalán, a Csőhálózat 2 pedig a nyomvonal jobb oldalán. A Speciális háttöltés minimális mélységének anyagmélységét a kettő közül a magasabb felső külső átmérő és a Speciális háttöltés minimális fedőrétegének értéke határozza meg. Az árok aljának mélységét a kettő közül az alacsonyabb alsó külső átmérő, a Speciális háttöltés minimális mélysége és az ágyazat mélysége határozza meg.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem egy, az előző ábrán látható árkot rajzol.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont / Kapcsolódás | Kódok | Leírás |
|---|---|---|
| P1, P2 | Árok_Alja | |
| P3, P4 | Árok_Körömvonal | |
| P5, P6 | Árok_Alapozás | |
| P7, P8 | Árok_Feltöltés | |
| L1 - L9 | Árok alapszintje | |
| L5 | Árok_Alja | |
| L1,L9 | Árok_Körömvonal | |
| L10 | Árok_Feltöltés | |
| L11 | Árok_Alapozás | |
| S1 | Árok_Alapozás | |
| S2 | Árok_Feltöltés | Árok feltöltése mínusz a csövek területe |

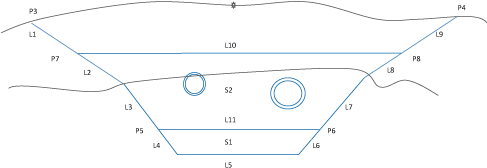

Kódolási ábra
