Ez az alkotóelem elhelyezi a síneket, a keresztaljat, a kavicságyat és a kavicságy alapját egy egynyomtávos vasúthoz.
Ezután egy Körömvonal alkotóelemet kell használni a bal és a jobb oldalon a meglévő terep lezárásához a bevágási és töltési helyzetekben.
Ez az alkotóelem a megjelenítéshez készült, illetve a nyomtervmodellezés használatának bemutatására a sínek esetében. Ez nem tényleges mérnöki munkához készült.
Igazítás
A csatolási pont távolsága megegyezik a sín magasságával a keresztalj tengelyvonala felett.

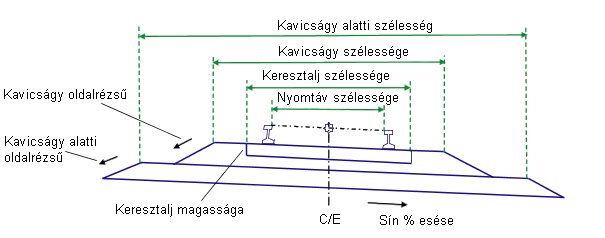

Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Sín % esése |
Az alépítmény %-os lejtése |
Numerikus |
0 (%) |
|
Nyomtáv szélessége |
A nyomtáv szélessége belső síntől belső sínig. A sínek a tengelyvonali nyomvonalra szimmetrikusan kerülnek elhelyezésre. |
Numerikus, pozitív |
1.435 m 4.7083 láb (4’ 8-1/2”) |
|
Keresztalj szélessége |
A keresztalj szélessége, a tengelyvonalra szimmetrikusan elhelyezve |
Numerikus, pozitív |
2.4 m 8.0 láb |
|
Keresztalj magassága |
A keresztalj magassága |
Numerikus, pozitív |
0.200 m 0.67 láb |
|
Kavicságy szélessége |
A kavicságy réteg tetejének szélessége, a tengelyvonalra szimmetrikusan elhelyezve |
Numerikus, pozitív |
3.6 m 12.0 láb |
|
Kavicságy mélysége |
A kavicságy réteg vastagsága a pályafelülettől |
Numerikus, pozitív |
0.3 1.0 láb |
|
Kavicságy oldalrézsű |
Kavicságy réteg (x : 1) oldalrézsű |
Numerikus, pozitív |
2 (: 1) |
|
Kavicságy alatti szélesség |
Az alap kavicságy réteg tetejének szélessége, a tengelyvonalra szimmetrikusan elhelyezve |
Numerikus, pozitív |
6.6 m 22.0 láb |
|
Kavicságy alatti mélység |
A védőréteg vastagsága |
Numerikus, pozitív |
0.3 1.0 láb |
|
Kavicságy alatti oldalrézsű |
Védőréteg oldalrézsűje |
Numerikus, pozitív |
2 (: 1) |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
Célparaméterek: Nincs.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A sín, keresztalj, kavicságy és alkavicságy kapcsolódásai a megadott beviteli paraméterek alapján kerülnek kiszámításra és elhelyezésre. Ha a Sín % lejtés nem nulla, akkor a nyomterv hossz-szelvény magassága a sín közepén marad az alacsony oldalon. A pályafelület, keresztalj, kavicságy és az alkavicságy megőrzi a %-os lejtést.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem megjeleníti a pályafelületet, a kavicságyat, az alkavicságyat és az oldalrézsűket jelölő kapcsolódásokat.
Állandók
|
Pont, kapcsolódás vagy alak |
Állandó |
Leírás |
|---|---|---|
|
P1, P4 |
ZÁSz |
Kavicságy padka éle |
|
P2, P3 |
ESL |
Keresztalj éle |
|
P8,P9 |
Körömvonal_Kavicságy |
Kavicságy szint körömvonal pontja |
|
P7, P10 |
ESBS |
Védőréteg padka éle |
|
P11, P12 |
Körömvonal_Védőréteg |
Alkavicságy szint körömvonal pontja |
|
Minden sínpont |
R1, R2, ..… |
Sorrendben vannak megszámozva a hosszirányú csatlakozáshoz (nem látható az ábrán) |
|
L1, L3 |
Felül, Kavicságy |
Pályafelület a kavicságy rétegen |
|
L2 |
Felül, Keresztalj |
Pályafelület a keresztalj tetején |
|
L4, L6 |
Keresztalj |
Keresztalj oldalai |
|
L7, L8 |
Felül, Kavicságy |
Oldalrézsűk a kavicságy rétegen (oldalsó rézsűk) |
|
L10 |
Kavicságy |
Kavicságy alja |
|
L9, L11, L12, L14 |
Felül, Védőréteg |
Pályafelület a védőrétegen |
|
L13 |
Védőréteg |
Védőréteg alja |
|
S1 |
Keresztalj |
|
|
S2 |
Kavicságy |
|
|
S3 |
Védőréteg |
|
|
Sín alakok |
Sín |
Nem látható az ábrán |

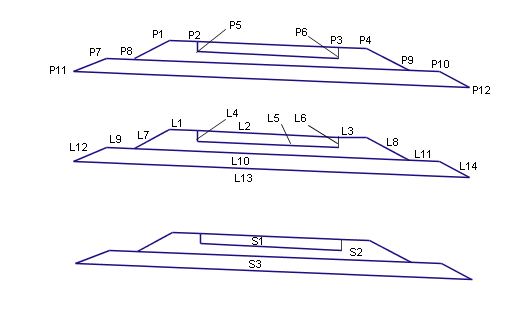

Kódolási ábra
