Ez egy általános célú alkotóelem, amely megnyújt egy kapcsolódást a csatolási ponttól a célfelületen lévő megadott eltolásig.
Nyomvonalat lehet használni a nyomtervmodell létrehozásakor az eltolás kiszámításához.
Igazítás
A csatolási pont a kapcsolódás elején található.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Eltolás a kiindulási vonaltól |
+/- eltolás, amelyik a kapcsolódást a célfelülethez köti. Ha pozitív értéket ad ennek a paraméternek, az egy alkotóelemet illeszt a nyomterv vagy a vezérlő kiindulási vonal jobb oldalára. Ha negatív értéket ad meg, akkor a program bal oldalra illeszti be. További információt az AutoCAD Civil 3D Felhasználói útmutató súgójának Nyomtervek részében, az „Alkotóelemek beillesztése nyomterv jobb és bal oldalára” fejezetben talál. |
Numerikus |
0.0 |
|
Pontkódok |
A kapcsolódás külső éléhez társítandó felületi kódok listája |
Vesszővel tagolt karakterlánc |
P2 |
|
Kapcsolódási kódok |
A kapcsolódáshoz társítandó kódok listája |
Vesszővel tagolt karakterlánc |
Felső, alapszint |
|
Kapcsolódás kihagyása |
Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását. |
Igen/Nem |
Nem |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Eltolás |
Ezzel felülbírálható a rögzített Eltolás, és a kapcsolódás vége egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Célfelület |
Annak a felületnek a neve, amelyhez a kapcsolódás kötődik. A felület megadásához a következő objektumtípusok használhatók: felületek. |
Szükséges |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Kezdő távolság |
A kapcsolódás elejének +/- eltolása |
Numerikus |
|
Kezdőmagasság |
Szintmagasság a kapcsolódás elején |
Numerikus |
|
Vég eltolás |
A kapcsolódás végének +/- eltolása |
Numerikus |
|
Zárómagasság |
Szintmagasság a kapcsolódás végén |
Numerikus |
Viselkedés

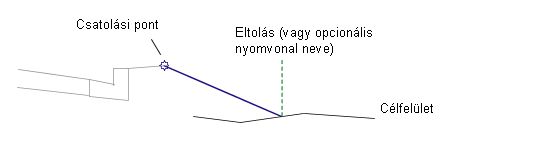

A kapcsolódás a célfelületen található pontig nyúlik a megadott eltolással.
Művelet tervezési módban

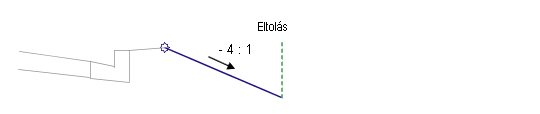

Elrendezési módban ez az alkotóelem megjeleníti a -4 : 1 lejtésnél megadott eltoláshoz rajzolt kapcsolódást. A kapcsolódás egy kifelé mutató nyílfejben végződik.
Pont-, kapcsolódás- és alakkódok
Nincsenek.

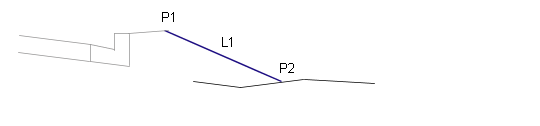

Kódolási ábra
