Ez az alkotóelem olyan lapos vagy V-alakú árok beillesztésére használható, amely a felhasználó által megadott vízszintes és függőleges vezérlőparaméterekkel rendelkezik.
Az alkotóelem borítóanyagot is tartalmazhat.
Igazítás
A csatolási pont a körömvonal-kapcsolódás belső élén található. Ez vagy a belső ütközőzóna, vagy ha az ütközőzóna szélessége nulla, az árok előrézsű-kapcsolódása lesz. Rendszerint egy padka külső széléhez csatlakozik.

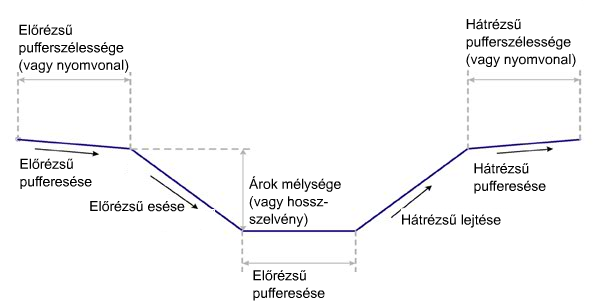

Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal | Meghatározza, melyik oldalra kerüljön az alkotóelem. | Bal/Jobb | Jobb |
| Árok felvétele | Meghatározza az árok használatát bevágás és töltés, valamint csak töltés és csak bevágás esetén | Kiválasztási lista: a) Bevágás/Töltés b) Bevágás, c) Töltés | Bevágás/Töltés |
| Árokszélesség | Az árok aljának szélessége. V-alakú árok esetén nullának vesszük. | Numerikus, pozitív |
1 m 3 láb |
| Árok mélysége | Az árok mélysége | Numerikus, pozitív |
1 m 3 láb |
| Előrézsű lejtés | Az árok eleje kapcsolódás lejtése (x : 1). Ez a kapcsolódás mindig lefelé kerül beillesztésre. | Numerikus, pozitív | 4 ( : 1) |
| Előrézsű pufferének szélessége | Lehetővé teszi egy pufferterület elhelyezését az előrézsű elé (nulla a kihagyáshoz) | Numerikus, pozitív |
1 m 3 láb |
| Előrézsű pufferesése | Előrézsű pufferének esése | Numerikus, pozitív | -6 (:1) |
| Hátrézsű lejtése | Az árok hátsó kapcsolódásának esése (x : 1). E kapcsolódás beillesztése mindig felfelé történik. | Numerikus, pozitív | 4 ( : 1) |
| Hátrézsű puffere | Lehetővé teszi ütközőzóna elhelyezését a hátrézsűhöz (nulla a kihagyáshoz) | Numerikus, pozitív |
1 m 3 láb |
| Hátrézsű pufferesése | Hátrézsű pufferének esése | Numerikus, pozitív | 6 (:1) |
| Bevonóanyag elhelyezése | Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás és a Nincs lehetőségek közül. | Karakterlánc | Nincs |
| 1. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 1 : 1 |
| 1. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a rézsű oldalára merőlegesen méri. | Numerikus, pozitív | 12 hüvelyk |
| 1. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Kőszórás |
| 2. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 2 : 1 |
| 2. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a rézsű oldalára merőlegesen méri. | Numerikus, pozitív | 6 hüvelyk |
| 2. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Kőszórás |
| 3. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 4 : 1 |
| 3. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a rézsű oldalára merőlegesen méri. | Numerikus, pozitív | 4 hüvelyk |
| 3. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Elvetett fű |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Árok belső élének nyomvonala | Az előrézsű puffer rögzített szélességének felülírására használható. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Árok külső élének nyomvonala | A hátrézsűpuffer rögzített szélességének felülírására használható. Ez a művelet a következő objektumtípusok esetén hajtható végre: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Árok alsó hossz-szelvénye | Az előrézsű és hátrészű rögzített szélességek felülírására használható. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok. | Választható |
| Célfelület | Ezen felület alapján állapítható meg, hogy az árok bevágásban vagy töltésben van-e. A felület megadásához a következő objektumtípusok használhatók: felületek. | Választható |
Kimeneti paraméterek
Nincsenek.
Viselkedés
Ez az alkotóelem egyszerű alakú árkot illeszt be (simafenekű vagy V-alakú árok), amelyhez előrézsű és hátrézsű pufferek is beilleszthetők. Az árok belső szélének helye rögzített szélességgel vagy egy választható nyomvonal segítségével határozható meg. Az árok mélysége rögzített szélességgel határozható meg, vagy egy hossz-szelvény rendelhető hozzá, amellyel vezérelhető a mélység. A bevágás/töltés tesztpontja a P3. Az árok felvételének bemeneti paraméterétől függően az árok csak bevágásba, csak töltésbe, illetve mindkettőbe helyezhető.
Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.
Művelet tervezési módban
Ez az alkotóelem elrendezési módban megjeleníti az árkot alkotó összes csatolást a felhasználó által megadott paraméterekkel.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont, kapcsolódás vagy alak | Kódok | Leírás |
|---|---|---|
| P2 | Töréspont | |
| P3 | Árok_Be | Az árok belső alja |
| P4 | Árok_Ki | Az árok külső alja |
| P5 | Töréspont | |
| L1-5 | Felső alapszint | |
| L2,L4 | Lejtés_kapcs | |
| L3 | Árok | Árok alja |

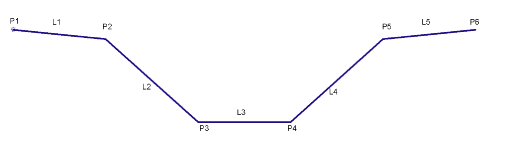

Kódolási ábra
