AlakTrapéz

Ez az alkotóelem trapéz alakot illeszt be rugalmas paraméterekkel és kódokkal.

Ez az alak használható sávként, vagy a lejtéshez túlemelés paraméterek használatával padkaként. A szélesség és a külső él magassága egy választható nyomvonal és hossz-szelvény alapján számítható. Ha több alak van egymáson, az alsó lejtés használható a következő alakok felső lejtéseként. Ha az alakok össze vannak illesztve, a külső mélység használható a következő alkotóelem belső mélységeként. A pont-, csatolási- és alakkódok továbbra sem kerülnek meghatározásra, így az alak használható más anyagok ábrázolásához különböző eljárásokban.

Igazítás

A csatolási pont az alak belső élén található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, GenericPavementStructureha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), kivéve, ha „%” jellel van ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Alsó lejtés			0.042
Külső mélység			0.500
Felső lejtés			-0.020
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal / Jobb	Jobb
Szélesség	Szélesség a csatolási ponttól a padka külső pontjáig	Numerikus	2.4 m 8.0 láb
Alapértelmezett oldalesés	Az alak felületének alapértelmezett oldalesése. Ez az érték akkor kerül felhasználásra, ha a túlemelési lejtés nincs használatban, vagy nincs megadva a fő nyomvonalhoz.	Numerikus	-2.0%
Túlemelés lejtésének használata	A túlemelés lejtését határozza meg	Választási lista	Nem
Esésirány	Meghatározza, hogy az alak a tetőtől távolodva, vagy a tető irányába lejtsen.	Választási lista	Tetőtől távolodva
Belső mélység	Mélység a csatolási pontban.	Numerikus, pozitív	0.25 m 1.0 láb
Külső mélység	Mélység a csatolási ponttal átellenben.	Numerikus, pozitív	0.125 m 0.5 láb
Belső tető kódja	Felhasználói pontkód
Külső tető kódja	Felhasználói pontkód
Belső fenék kódja	Felhasználói pontkód
Külső fenék kódja	Felhasználói pontkód
Felső csatolási kód	Felhasználói csatolási kód
Alsó csatolási kód	Felhasználói csatolási kód
Alakkód	Felhasználói alakkód

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Hozzárendelés típusa	Állapot
Szélesség	Használható a rögzített Szélesség felülírásához és az alak élének eltolás elrendezéshez való rögzítéséhez. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Külső magasság	Használható az alak normális lejtésének felülírásához és az alakzat felső, külső élének a hossz-szelvény magasságához való hozzárendeléséhez. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Felső lejtés	Felső kapcsolódás lejtése	Numerikus
Alsó lejtés	Alsó kapcsolódás lejtése	Numerikus
Szélesség	Alak szélessége	Numerikus
Külső mélység	Alak külső mélysége	Numerikus

Viselkedés

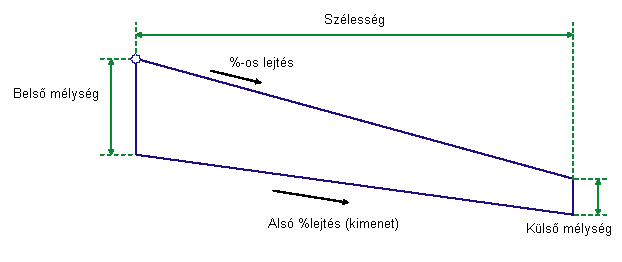

Az alak pályafelülete a csatolási ponttól kifelé, a megadott Szélesség és % Lejtés értékekkel kerül beillesztésre. A program az alsó kapcsolódás lejtését az alak belső és külső mélysége alapján számítja. A pont-, a csatolási- és az alakkódok a bemeneti paraméterekben adhatók meg, a felhasználó által megadott karakterláncokkal.

Művelet tervezési módban

Ez az alkotóelem elrendezési módban a kapcsolódásokat jeleníti meg, beleértve a 0% oldaleséshez tartozó alakot, a felső kapcsolódás lejtés értékeként az alapértelmezett oldaleséssel.

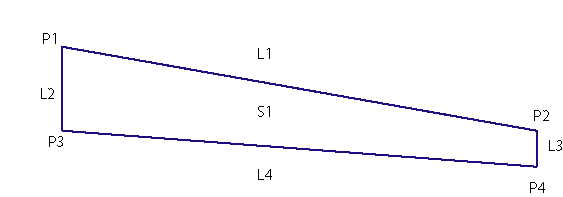

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Típus	Kód	Leírás
P1	Belső tető kódja	Felhasználói pontkód
P2	Külső tető kódja	Felhasználói pontkód
P3	Belső fenék kódja	Felhasználói pontkód
P4	Külső fenék kódja	Felhasználói pontkód
L1	Felső csatolási kód	Felhasználói csatolási kód
L4	Alsó csatolási kód	Felhasználói csatolási kód
S1	Alakkód	Felhasználói alakkód
