KörömvonalFöldpadka

Ez az alkotóelem kapcsolódásokat illeszt be bevágási vagy töltési rézsűk létrehozásához szükség szerint ismétlődő padozatképzés.

Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).

Igazítás

A csatolási pont a kezdeti bevágási vagy töltésrézsű belső élén található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

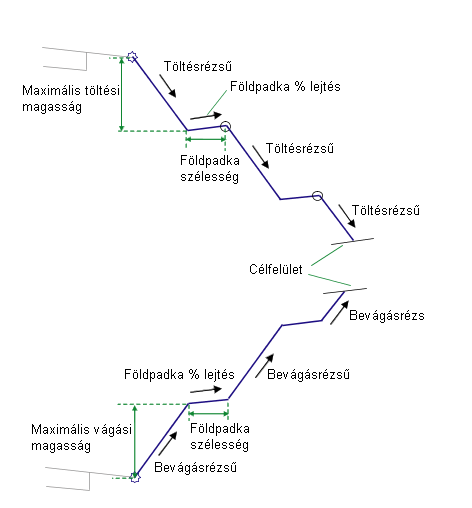

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Bevágásrézsű	A lejtés a bevágási körömvonal rézsűhöz	Numerikus, pozitív	2 ( : 1)
Maximális vágási magasság	A padozatképzés nélküli bevágás maximális magassága	Numerikus	3.0 m 10.0 láb
Töltésrézsű	A lejtés a töltési körömvonal rézsűhöz	Numerikus, pozitív	2 ( : 1)
Maximális töltési magasság	A padozatképzés nélküli töltés maximális magassága	Numerikus, pozitív	3.0 m 10.0 láb
Földpadka szélesség	A földpadka szélessége	Numerikus, pozitív	1.5 m 5.0 láb
Földpadka % lejtés	A földpadka +/- %-os lejtése. A pozitív rézsűk felfelé növekvő eltolás felé irányulnak	Numerikus	2 (%)
Kerekítési beállítás	Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban	Karakterlánc	Nincs
Kerekítés alapja	Megadja a kerekítéshez használandó paramétert	Karakterlánc	Hossz
Kerekítési paraméter	Megadja a hossz vagy sugár értékét	Numerikus, pozitív	1500 láb
Kerekítés felbontása	Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás)	Numerikus, pozitív	6
Bevonóanyag elhelyezése	Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül.	Karakterlánc	Nincs
1. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	1 : 1
1. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	12 hüvelyk
1. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
2. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	2 : 1
2. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	6 hüvelyk
2. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
3. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	4 : 1
3. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	4 hüvelyk
3. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Elvetett fű

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt találja, az AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Körömvonal felület	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Paraméter	Leírás	Típus
Körömvonal eltolás	Körömvonal pont eltolása	Numerikus
Körömvonal magasság	Körömvonal pont magassága	Numerikus

Viselkedés

A kezdeti sarokpont a csatolási pontnál található. A rendszer összeveti a sarokpont magasságát a célfelülettel, hogy megállapítsa bevágásról vagy töltésről van szó. A célfelületi metszés kiszámítása a megadott bevágási vagy töltésrézsű alapján történik. Ha a metszésig számított magasság meghaladja a maximális magasságot, akkor egy kapcsolódás kerül beillesztésre a maximális magassággal, és egy földpadka kapcsolódás. A sarokpont visszakerül a földpadka külső élére, és a folyamat addig ismétlődik, amíg olyan körömvonal-kapcsolódás nem található, amelyik nem haladja meg a maximális magasságot.

Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.

Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.

Megjegyzés:

A AutoCAD Civil 3D 2010 és a korábbi program verziókban az Anyagvastagság paraméter mérése függőlegesen történt. A AutoCAD Civil 3D 2011 verziótól kezdve a paraméter mérése a kapcsolódásra merőlegesen történik. Így tehát, ha megnyit egy olyan rajzot a AutoCAD Civil 3D 2011 programban vagy valamely későbbi verziójában, amely tartalmaz egy a AutoCAD Civil 3D 2010 vagy programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és a nyomterve(ke)t újraépíti, akkor a program módosítani fogja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.

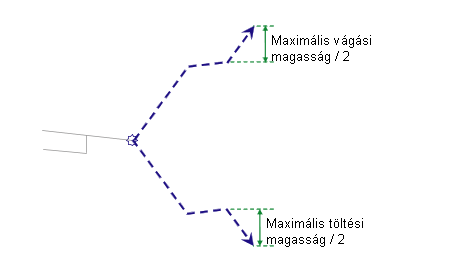

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja a kezdeti bevágási és töltésrézsűt maximális magasságukig, egy egyszerű földpadkát, majd bevágási és töltési körömvonal rézsűket maximális magasságuk feléig. A körömvonal-kapcsolódások kifelé mutató nyílfejben végződnek.

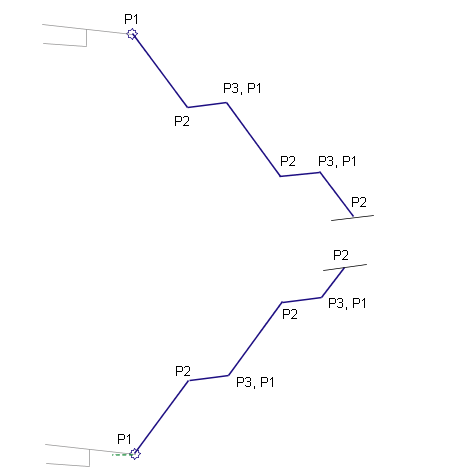

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Töréspont Töréspont_Bevágás vagy Töréspont_Töltés	Sarokpont, a bevágási vagy töltési feltételhez. Ez csak a tényleges körömvonal-kapcsolódás belső élére vonatkozik.
P2	Körömvonal Körömvonal_Bevágás vagy Körömvonal_Töltés	Körömvonal pont a bevágási vagy töltési feltételnél. Ez csak a tényleges körömvonal pontra vonatkozik.
P2	Földpadka_Belső	A földpadka belső éle(i)
P3	Földpadka_Ki	A földpadka külső éle(i)
Minden kapcsolódás	Tető Alapszint
Végső körömvonal-kapcsolódás	Tető Alapszint Körömvonal Körömvonal_bevágás	Körömvonal-kapcsolódás a bevágási keresztszelvényhez
Végső körömvonal-kapcsolódás	Tető Alapszint Körömvonal Körömvonal_Töltés	Körömvonal-kapcsolódás töltött keresztszelvénynél
