Ez az alkotóelem lehetővé teszi a felhasználó számára a meglévő terepfelület és a sziklafelület kiválasztását is célként.
A pozíciótól (alul vagy felül) függően a körömvonal különböző rézsűket és árokképzési megoldásokat használ. Töltés és szikla nélküli bevágás esetén működése megegyezik az AlapOldalRézsűÁrokBevágás alkotóelem működésével.
Igazítás
A csatolási pont a bevágáshoz az árok előrézsű belső élén van, a kitöltéshez pedig a körömvonal belső élén.

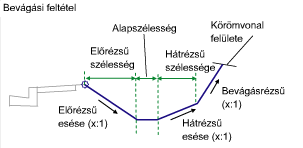

Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal | Megadja, hogy melyik oldalra kerüljön az alkotóelem | Bal / Jobb | Jobb |
| Körömvonal csatolás | Felveszi vagy kihagyja a körömvonal-kapcsolódást. | Felhasználás / Kihagyás | Felhasználás |
| Bevágásrézsű | Körömvonal-kapcsolódás esése nem sziklába végzett bevágáshoz | Numerikus, pozitív | 2 ( : 1) |
| Töltésrézsű | Körömvonal kapcsolódás lejtése töltésben | Numerikus, pozitív | 4 ( : 1) |
| Előrézsű lejtés | Az árok előrézsű kapcsolat lejtése (csak bevágás) | Numerikus, pozitív | 4 ( : 1) |
| Árok mélysége | Az árok mélysége | Numerikus, pozitív |
1.2 m 4.0 láb |
| Alapszélesség | Az árok fenekének szélessége (V alakú árok esetén nulla) | Numerikus, pozitív |
0.6 m 2.0 láb |
| Hátrézsű lejtése | Az árok hátrézsű kapcsolat lejtése (csak bevágás) | Numerikus, pozitív | 4 : 1 |
| Hátrézsű szélessége | Árokhátrézsű kapcsolódásának szélessége (csak bevágás) | Numerikus, pozitív |
1.2 m 4.0 láb |
| Sziklabevágás1 mélységkorlátja | Az első sziklabevágás esése | Numerikus, pozitív |
3.0 m 9.0 láb |
| Sziklabevágás1 esése | Az első sziklabevágási szakasz esése | Numerikus, pozitív | 4 (:1) |
| Sziklabevágás2 esése | A második sziklabevágási szakasz esése | Numerikus, pozitív | 1 (:1) |
| Terep eltávolítási szélessége | A meglévő terep szikla felső részén lévő eltávolítási szélessége | Numerikus, pozitív |
1.5 m 5.0 láb |
| Körömvonal-kapcsolódás esése | Meglévő terephez vezető kapcsolódás esése | Numerikus, pozitív | 2 (:1) |
| Bevonóanyag elhelyezése | Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül. | Karakterlánc | Nincs |
| 1. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 1 : 1 |
| 1. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 12 hüvelyk |
| 1. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Kőszórás |
| 2. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 2 : 1 |
| 2. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 6 hüvelyk |
| 2. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Kőszórás |
| 3. lejtés határ | Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. | Rézsű | 4 : 1 |
| 3. anyag vastagsága | Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. | Numerikus, pozitív | 4 hüvelyk |
| 3. anyag neve | Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. | Karakterlánc | Elvetett fű |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Meglévő terepfelület | A meglévő terepfelület neve a körömvonal-számításhoz. A következő objektumtípusok használhatók célként ezen felület megadásához: felületek. | Szükséges |
| Sziklafelület | Sziklafelület sziklabevágáshoz. A következő objektumtípusok használhatók célként ezen felület megadásához: felületek. | Választható |
Kimeneti paraméterek
Nincsenek.
Viselkedés

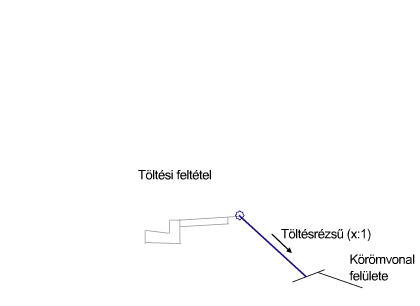

A csatolási pont alapján kerül eldöntésre, hogy bevágásról vagy feltöltésről van szó. Ha töltés, akkor a töltési körömvonal a meglévő felületig nyúlik a megadott töltésrézsűn.
Ha a P1 vagy a P2 pont a sziklafelület alatt van, akkor a program hozzáadja az előrézsűt, az árok alját és a hátrézsűt, a sziklabevágás1 kapcsolódást pedig a sziklabevágás1 mélységkorlátja által meghatározott magasságban helyezi el. Egy második sziklabevágás kapcsolódást is hozzáad, amíg a sziklabevágás 2 lejtésén el nem éri a felületet. Egy lecsupaszított terület jön létre a meghatározott ütközőzóna-távolsághoz sziklafelületet követő kapcsolódások létrejöttekor. Végül egy körömvonal-kapcsolódás kerül a meglévő terephez a körömvonal-kapcsolódás esésének paramétere által meghatározott lejtéssel.
Ha a körömvonal nem a sziklafelület alatt van, akkor az előrézsűt, az árok alját és a hátrézsűt hozzáadja a program, a kivágási körömvonal-kapcsolódás pedig a hátrézsű végétől a körömvonal felületéig nyúlik a megadott bevágásrézsűvel.
Ez az alkotóelem lehetővé teszi bevonóanyag tetszőleges hozzáadását. A program az anyagvastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri.Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.
Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.
Az AutoCAD Civil 3D 2010 program és a korábbi verziók az Anyagvastagság paramétert függőlegesen mérték. Az AutoCAD Civil 3D 2011 és a későbbi verziók ezt a paramétert a kapcsolódásra merőlegesen mérik. Így tehát, ha megnyit egy olyan rajzot az AutoCAD Civil 3D 2011 programban vagy valamely későbbi verzióban, amely tartalmaz az AutoCAD Civil 3D 2010 programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és újraépíti a nyomterve(ke)t, akkor a program módosítja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.
Művelet tervezési módban
Elrendezési módban az alkotóelem ugyanazon elrendezési jellemzőket használja, mint a meglévő AlapOldalRézsűÁrokBevágás.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
| Pont, kapcsolódás vagy alak | Kódok | Leírás |
|---|---|---|
| P1 | Sarokpont, Sarokpont_Töltés | Csak töltési feltétel - a töltési körömvonal-kapcsolódás sarokpontja |
| P2 | Árok_Be, Körömvonal, Körömvonal_Töltés | Csak bevágási feltétel - az árok belső éle Csak töltési feltétel - körömvonal-pont |
| P3 | Árok_Ki | Csak bevágási feltétel - az árok külső éle |
| P4 | Töréspont_Bevágás | Csak bevágási feltétel - a bevágási körömvonal-kapcsolódási sarokpontja |
| P5-n | Körömvonal Körömvonal_Bevágás | Csak bevágási feltétel - körömvonal-pont |
| L1 - n | Felső, alapszint | Burkolatlan pályafelület |
| L1 | Felső, Alapszint, Körömvonal, Körömvonal_Töltés, Rézsű_Kapcsolódás (csak bevágás) | Körömvonal töltésben |
| L2 | Árok | Árok alja |
| L3 | Rézsű_Kapcsolódás | Árok rézsű |
| L4-Ln | Felső, Alapszint, Körömvonal, Körömvonal_Bevágás | Körömvonal-kapcsolódások bevágásban |
Kódolási ábra

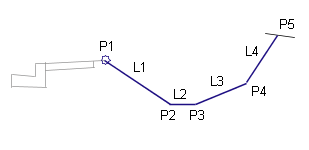

A következő kódolási ábra a kódokat bevágási helyzetben mutatja be, sziklafelület nélkül.
A következő kódolási ábra a kódokat töltési helyzetben mutatja be.
A következő kódolási ábra a kódokat bevágási helyzetben mutatja be, sziklafelülettel.
