KörömvonalMaximálisSzélessége

Beilleszt egy kapcsolódást, amely a célfelületig nyúlik a felhasználó által megadott bevágás- vagy töltésrézsűnél.

Szükség esetén a rézsű úgy igazodik, hogy a körömvonal pont a maximális szélességen belül maradjon a sarokponthoz képest.

Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).

Igazítás

A csatolási pont a körömvonal kapcsolódás sarokpontján található. Ez a komponens a bal és a jobb oldalhoz is csatolható.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Bevágásrézsű	A rézsű a normál körömvonalhoz bevágási feltételekben	Numerikus, pozitív	4 ( : 1)
Töltésrézsű	A rézsű a normál körömvonalhoz töltési feltételekben	Numerikus, pozitív	4 ( : 1)
Maximális szélesség	A megengedett maximális szélesség a sarokponttól (csatolási ponttól) a körömvonal pontig	Numerikus	3.0 m 10.0 láb
Kerekítési beállítás	Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban	Karakterlánc	Nincs
Kerekítés alapja	Megadja a kerekítéshez használandó paramétert	Karakterlánc	Hossz
Kerekítési paraméter	Megadja a hossz vagy sugár értékét	Numerikus, pozitív	1500 láb
Kerekítés felbontása	Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás)	Numerikus, pozitív	6
Bevonóanyag elhelyezése	Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül.	Karakterlánc	Nincs
1. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	1 : 1
1. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	12 hüvelyk
1. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
2. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	2 : 1
2. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	6 hüvelyk
2. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
3. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	4 : 1
3. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	4 hüvelyk
3. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Elvetett fű

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Maximális szélesség	Ezzel felülbírálható a Maximális szélesség értéke, és egy eltolási nyomvonalhoz igazítható a maximális szélesség. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Körömvonal felület	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Paraméter	Leírás	Típus
Körömvonal eltolás	Körömvonal pont eltolása	Numerikus
Körömvonal magasság	Körömvonal pont magassága	Numerikus

Viselkedés

Ez az alkotóelem megpróbálja kiszámítani a bevágási feltétel körömvonal pontját. Ha megtalálja a körömvonal pontot, akkor a körömvonal kapcsolódás szélességét összeveti a Maximális szélesség értékével. Ha a Maximális szélesség értékénél nagyobb az érték, akkor a körömvonal pont a maximális szélességre kerül a célfelületen. Ha nem talál körömvonal pontot, akkor a folyamat megismétlődik a töltési feltétellel.

Ha nyomtervmodellezés során a Maximális eltoláshoz egy vízszintes eltolási nyomvonal kerül hozzárendelésre, akkor a Maximális szélesség értéke a nyomvonal eltolásához igazodik.

Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.

Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.

Művelet tervezési módban

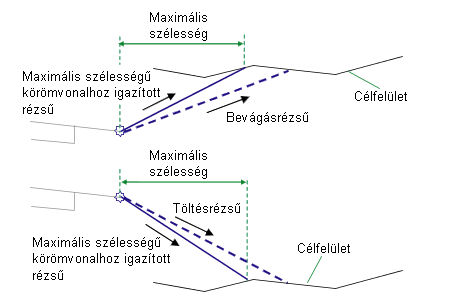

Elrendezési módban ez az alkotóelem szaggatott vonallal jeleníti meg a bevágási és töltésrézsűket is, melyek 3 méter vagy 10 láb távolságra nyúlnak kifelé. A körömvonal kapcsolódások kifelé mutató nyílfejekben végződnek.

Pont-, kapcsolódás- és alakkódok

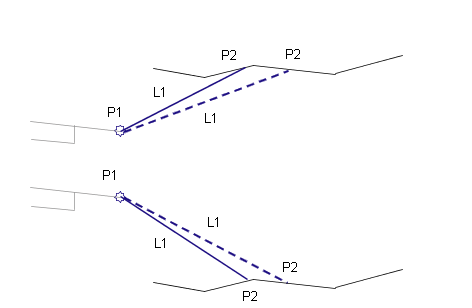

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Töréspont Töréspont_Bevágás vagy Töréspont_Töltés	Sarokpont, és sarokpont a bevágási vagy töltési feltételhez
P2	Körömvonal Körömvonal_Bevágás vagy Körömvonal_Töltés	Körömvonal pont a bevágási vagy töltési feltételnél
L1	Tető Alapszint
L1	Tető Alapszint Körömvonal Körömvonal_bevágás	Körömvonal-kapcsolódás a bevágási keresztszelvényhez
L1	Tető Alapszint Körömvonal Körömvonal_Töltés	Körömvonal-kapcsolódás töltött keresztszelvénynél
