Ez az alkotóelem a bevágási vagy töltési feltételektől függően automatikusan alkalmazza a különböző alkotóelemeket, például az általános kapcsolódásokat, a szélesítéseket, az árokképzéseket vagy körvonal-számításokat a mintakeresztszelvényre.
A FeltételesBevágásVagyTöltés alkotóelem egy különleges típusú alkotóelem, amelyet feltételes alkotóelemnek neveznek. A feltételes alkotóelemek automatikusan hozzáadnak megadott alkotóelemeket a mintakeresztszelvényekhez, ha teljesülnek bizonyos, Ön által megadott feltételek.
Ha például egy mintakeresztszelvény tartalmaz egy FeltételesBevágásVagyTöltés alkotóelemet, az AutoCAD Civil 3D elemzi az alkotóelem szelvényét, eltolását és magassági pozícióját, hogy megállapítsa, bevágási vagy töltési helyzetben van-e. A FeltételesBevágásVagyTöltés alkotóelem paramétereinek beállításától függően a különböző típusú követő alkotóelemek hozzáadása automatikusan megtörténik a mintakeresztszelvényhez, attól függően, hogy az alkotóelem bevágásban vagy töltésben van-e.
FeltételesBevágásVagyTöltés használatáról többet megtudhat a következőkből: .

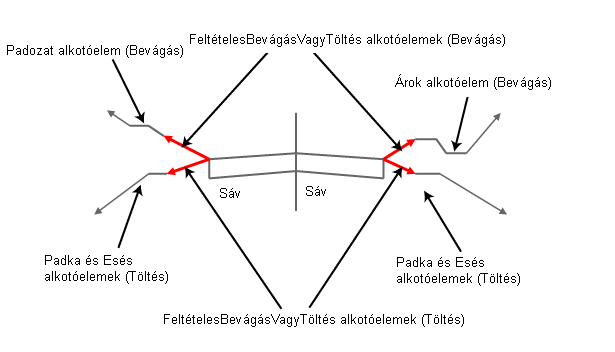

A következő illusztráció egy nyomterv-mintakeresztszelvényt mutat, amely a következőkből áll:
- egy bal és egy jobb oldali sáv
- négy FeltételesBevágásVagyTöltés alkotóelem (kettő a bal oldalon és kettő a jobb oldalon)
- A FeltételesBevágásVagyTöltés alkotóelem bal felső oldala úgy van beállítva, hogy automatikusan hozzáadjon egy földpadka alkotóelemet, ha az AutoCAD Civil 3D úgy érzékeli, hogy a mintakeresztszelvény bevágási helyzetben van.
- A bal alsó FeltételesBevágásVagyTöltés alkotóelem beállítása olyan, hogy automatikusan hozzáadja a Padka és Esés alkotóelemeket a bal oldalhoz, ha úgy érzékeli, hogy az alkotóelem töltési feltételben található.
- Ehhez hasonlóan a jobb felső FeltételesBevágásVagyTöltés alkotóelem beállítása olyan, hogy automatikusan hozzáad egy Árok alkotóelemet ha úgy érzékeli, hogy bevágási feltételben található, míg a jobb alsó FeltételesBevágásVagyTöltés alkotóelem a Padka és Esés alkotóelemeket adja hozzá, ha úgy érzékeli, hogy töltési feltételben van.
Hozzáadhat egy vagy több FeltételesBevágásVagyTöltés alkotóelemet a mintakeresztszelvényhez, így egyszerű vagy összetett működést biztosíthat a mintakeresztszelvényekben. Az előző példához például egy olyan FeltételesBevágásVagyTöltés alkotóelemet is hozzáadhat, amely automatikusan a megadott esésig nyúlik, ha azt érzékeli, hogy 3 méternél vagy egy adott értéknél magasabb töltési feltételben van. Hasonló módon hozzáadhat egy olyan FeltételesBevágásVagyTöltés alkotóelemet, amely automatikusan szélesítést alkalmaz, ha egy adott értéknél nagyobb töltési feltételt érzékel.
Amikor FeltételesBevágásVagyTöltés alkotóelemek segítségével hoz létre alkotóelemeket, a mintakeresztszelvény felépítése megjelentik a Mintakeresztszelvény tulajdonságok párbeszédpanel Felépítés lapján, és mutatja az alkotóelemek feldolgozásának sorrendjét.
Fontos megjegyezni a következőket FeltételesBevágásVagyTöltés alkotóelemek használatakor:
- Az AutoCAD Civil 3D elemzi az alkotóelem szelvényét, eltolását és szintmagasságát a célfelülethez képest annak megállapításához, hogy az alkotóelem bevágási vagy töltési feltételben található.
- Ha egy FeltételesBevágásVagyTöltés alkotóelemet tartalmazó alkotóelemet egy nyomtervmodellre alkalmazza, az egyes szelvényekre csak az alkotóelem meghatározott részeit alkalmazza a szoftver.
- Mivel a FeltételesBevágásVagyTöltés alkotóelem célokat használ, a nyomterv modellezése (generálása) előtt be kell állítani a célokat az összes FeltételesBevágásVagyTöltés alkotóelemnél. A célok beállításáról további információkat a keövetkezőkben talál: a AutoCAD Civil 3D Nyomtervek fejezet felhasználó útmutatójának súgójában.
- A legtöbb más alkotóelemtől eltérően a FeltételesBevágásVagyTöltés alkotóelem nem hoz létre pontokat, kapcsolódásokat vagy alakokat a modellezési módban.
Több FeltételesBevágásVagyTöltés alkotóelem

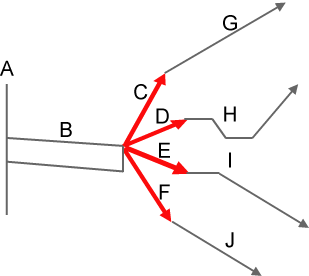

A mintakeresztszelvény bármely pontjához csatolhat több FeltételesBevágásVagyTöltés alkotóelemet. Ilyen módon több bevágási és több töltési FeltételesBevágásVagyTöltés alkotóelem is használható a következő ábrán látható módon.
Az ábra csak a mintakeresztszelvény jobb oldalát mutatja. A következő táblázat bemutatja a mintakeresztszelvény ezen oldalán levő alkotóelemeket.
| Komponens | Leírás |
|---|---|
| A | Mintakeresztszelvény kiindulási vonala |
| B | Jobb oldali sáv alkotóeleme |
| C | FeltételesBevágásVagyTöltés alkotóelem, a Típus paraméter értéke: Bevágás. Ha a feltétel bevágásban van, és a bevágás feltétel a mintakeresztszelvényre (C) meghatározott minimum/maximum távolságértékek között van, akkor egy adott típusú alkotóelemet (G) alkalmaz a program. |
| D | FeltételesBevágásVagyTöltés alkotóelem, a Típus paraméter értéke: Bevágás. Ha a feltétel bevágásban van, és a bevágás feltétel a mintakeresztszelvényre (D) meghatározott minimum/maximum távolságértékek között van, akkor egy Árok alkotóelemet (H) alkalmaz a program. |
| E | FeltételesBevágásVagyTöltés alkotóelem, a Típus paraméter értéke: Töltés. Ha a feltétel töltésben van, és a töltés feltétel a mintakeresztszelvényre (E) meghatározott minimum/maximum távolságértékek között van, akkor egy adott típusú alkotóelemet (I) alkalmaz a program. |
| F | FeltételesBevágásVagyTöltés alkotóelem, a Típus paraméter értéke: Töltés. Ha a feltétel töltésben van, és a töltés feltétel a mintakeresztszelvényre (F) meghatározott minimum/maximum távolságértékek között van, akkor egy adott típusú alkotóelemet (J) alkalmaz a program. |
| G | Egy adott típusú alkotóelem, amelyet a mintakeresztszelvényre meghatározott minimum/maximum távolságértékek közötti bevágási feltételben alkalmaznak (C). |
| H | Egy adott típusú alkotóelem, amelyet a mintakeresztszelvényre meghatározott minimum/maximum távolságértékek közötti bevágási feltételben alkalmaznak (D). |
| I | Egy adott típusú alkotóelem, amelyet a mintakeresztszelvényre meghatározott minimum/maximum távolságértékek közötti töltési feltételben alkalmaznak (E). |
| J | Egy adott típusú alkotóelem, amelyet a mintakeresztszelvényre meghatározott minimum/maximum távolságértékek közötti töltési feltételben alkalmaznak (E). |
A Minimális távolság és a Maximális távolság bemenő paraméterekkel állíthatja be a bevágás és a töltés magasságainak határértékeit. Az Elrendezési szélesség és Elrendezési esés bemenő paraméterek lehetővé teszik az alkotóelem által megjelenített grafikák beállítását, amennyiben azok az elrendezési módban készültek.
A mintakeresztszelvényekhez adható FeltételesBevágásVagyTöltés alkotóelemek száma nincs korlátozva.
Igazítás
Az alkotóelem bármely alkotóelemhez vagy alkotóelem-csatolási ponthoz hozzácsatolható. További alkotóelemek csatolhatók a FeltételesBevágásVagyTöltés alkotóelem végpontjához.
Bemeneti paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
| Paraméter | Leírás | Típus | Alapértelmezett |
|---|---|---|---|
| Oldal | Meghatározza, hogy az alkotóelem a mintakeresztszelvény vagy a nyomterv melyik oldalára kerül. | Bal/Jobb | Jobb |
| Elrendezési szélesség | Meghatározza az elrendezési módban rajzolt, az ezt az alkotóelemet ábrázoló vonal hosszát. Ez a paraméter az Elrendezési esés paraméterrel együtt lehetővé teszi a FeltételesBevágásVagyTöltés alkotóelem vagy a hozzá csatolt alkotóelemek elhelyezését, de nem jelenít meg semmit, és nincs is semmiféle hatása a nyomtervmodellen. | Numerikus, pozitív |
3.6 m 12.0 láb |
| Elrendezési esés | Meghatározza az elrendezési módban rajzolt, ezt az alkotóelemet ábrázoló vonal esését. Ez a paraméter az Elrendezési szélesség paraméterrel együtt lehetővé teszi a FeltételesBevágásVagyTöltés alkotóelem vagy a hozzá csatolt alkotóelemek elhelyezését, de nem jelenít meg semmit, és nincs semmilyen hatása a nyomtervmodellre. | Numerikus, pozitív vagy negatív |
1:1 (bevágás) -1:1 (töltés) |
| Típus | Meghatározza annak a feltételnek a típusát, amelyek az alkotóelem használ arra, hogy összehasonlítsa magát a céllal. | Bevágás/Töltés | Bevágás |
| Minimális távolság | Meghatározza azt a minimális bevágási mélységet és a minimális töltésmagasságot, amelyre az ehhez a FeltételesBevágásVagyTöltés alkotóelemhez kapcsolt alkotóelemek további feldolgozásához szükség van. | Numerikus, pozitív vagy negatív |
0.0 m 0.0 láb |
| Maximális távolság | Meghatározza azt a maximális bevágási mélységet és a maximális töltésmagasságot, amelyre az ehhez a FeltételesBevágásVagyTöltés alkotóelemhez kapcsolt alkotóelemek további feldolgozásához szükség van. | Numerikus, pozitív |
9999 láb 9999 m |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a következőkben talál: a AutoCAD Civil 3D felhasználói útmutatójának súgójában.
| Paraméter | Leírás | Állapot |
|---|---|---|
| Felület | Az a felület amelynek alapján a program megállapítja, hogy az aktuális szelvény, eltolás és szintmagasság bevágás vagy töltés feltételben van-e. A szelvény, eltolás és szintmagasság az, amelyet a FeltételesBevágásVagyTöltés alkotóelem csatolási pontjának adataiból származik. | Szükséges |
Kimeneti paraméterek
Nincsenek.
Viselkedés
Lásd a leírásban.
Működés elrendezési módban
Elrendezési módban ez az alkotóelem egy vonalat rajzol az Elrendezési szélesség és az Elrendezési esés bemenő paraméterek segítségével. Ez a vonal azt a helyet ábrázolja a mintakeresztszelvényben, ahol a FeltételesBevágásVagyTöltés alkotóelem alkalmazásra került.
Pont-, kapcsolódás- és alakkódok
A legtöbb más alkotóelemtől eltérően a FeltételesBevágásVagyTöltés alkotóelem nem hoz létre pontokat, kapcsolódásokat vagy alakokat a modellezési módban.
Kódolási ábra
A következő kódolási ábra az elrendezési módban létrehozott pontokat és kapcsolódásokat mutatja. Nem jönnek létre pontok, kapcsolódások, vagy kódok ehhez az alkotóelemhez a modellezési módban.
