Ez az alkotóelem egy kétoldalú, New Jersey típusú korlátot hoz létre a pálya felületén.
Igazítás
A csatolási pont a korlát aljának közepén található.

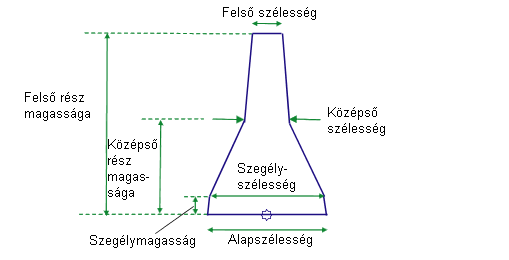

Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Felső szélesség |
A korlát felső részének szélessége |
Numerikus, pozitív |
0.15 m 0.5 láb |
|
Középső szélesség |
A korlát középső részének szélessége |
Numerikus, pozitív |
0.225 m 0.75 láb |
|
Alapszélesség |
A korlát alsó részének szélessége |
Numerikus, pozitív |
0.6 m 2.0 láb |
|
Felső rész magassága |
A korlát felső részének magassága |
Numerikus, pozitív |
0.9 m 3.0 láb |
|
Középső rész magassága |
A korlát középső részének magassága |
Numerikus, pozitív |
0.45 m 1.5 láb |
|
Szegélymagasság |
A korlátszegély magassága |
Numerikus, pozitív |
0.075 m 0.25 láb |
|
Szegélyszélesség |
Szélesség a korlátszegély tetejénél |
Numerikus, pozitív |
0.6 m 1.9 láb |
Kimeneti paraméterek
Nincsenek.
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.
Célparaméterek: Nincs.
Viselkedés
Az alkotóelem képezi egy kétoldalú New Jersey típusú korlát alakját, amelynek bázisa a csatolási pontnál található.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem rajzolja meg a korlát alakját a beviteli paraméterek alapján.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kódok |
Leírás |
|---|---|---|
|
P1 - P8 |
P1, P2, ... P8 |
|
|
Minden kapcsolódás |
Korlát |
|
|
S1 |
Korlát |

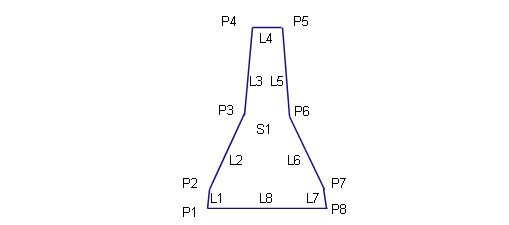

Kódolási ábra
