BevonásVarrássalÉsSzintezés1

Ez az alkotóelem egy átfedési réteget helyez a meglévő nem tetőszelvényes útra vagy rámpára, vagy kiegyenlítő vagy maratási réteggel.

Igazítás

A csatolási pont a bevonat élén található a pályafelületen a belső metszéspontnál.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Belső mintapont eltolása	A belső mintapont eltolása. A mintapontok a meglévő útpálya lejtésének kiszámításához használatosak. Ha pozitív értéket ad ennek a paraméternek, az egy alkotóelemet illeszt a nyomterv vagy a vezérlő kiindulási vonal jobb oldalára. Ha negatív értéket ad meg, akkor a program bal oldalra illeszti be. További információt az AutoCAD Civil 3D Felhasználói útmutató súgójának Nyomtervek részében, az „Alkotóelemek beillesztése nyomterv jobb és bal oldalára” fejezetben talál.	Numerikus	0.0
Külső mintapont eltolása	A külső mintapont eltolása. Ha pozitív értéket ad ennek a paraméternek, az egy alkotóelemet illeszt a nyomterv vagy a vezérlő kiindulási vonal jobb oldalára. Ha negatív értéket ad meg, akkor a program bal oldalra illeszti be. További információt az AutoCAD Civil 3D Felhasználói útmutató súgójának Nyomtervek részében, az „Alkotóelemek beillesztése nyomterv jobb és bal oldalára” fejezetben talál.	Numerikus	0.0
Metszési ponton belül	Az átfedő réteg belső élét meghatározó belső metszéspont eltolása	Numerikus	0.0
Külső metszéspont	Az átfedő réteg külső élét meghatározó külső metszéspont eltolása	Numerikus	0.0
Bevonat lejtési beállításai	A bevonati réteg lejtése. Ez a következő lehetőségekkel adható meg: a) belső és külső mintapont közötti lejtés átvétele, b) a fő nyomvonalhoz tartozó külső sáv túlemelésének lejtése. Amennyiben a belső pontok a külső pontoktól balra esnek, akkor a bal oldali túlemelés-specifikációt kell használni, ellenkező esetben a jobb oldalit. a) felhasználói, b) lejtés átvétele, c) külső sáv túlemelése.	Választási lista	Lejtés átvétele.
Alapértelmezett esés	Felhasználói lejtés meghatározása. Ez akkor is használható, ha a megfeleltetési pontok vagy a túlemelés lejtése nem adja ki a megfelelő értéket.	Numerikus, esés	- 2.0 %
Eséstűrés	Az Átfedési esés ekkora értékkel térhet el tervezési értékétől. Az eséstűrés nem használatos, ha az Átfedés esése M-ként van megadva (a viselkedésről az alábbiakban olvashat).	Numerikus, pozitív	0.5%
Hossz-szelvény használata	Válassza ki, hogy az átfedés teteje a belső metszéspontnál maradjon a nyomterv hossz-szelvény magasságánál, vagy az átfedési réteg függőleges elhelyezését a Minimális hézag értéke alapján állítja be	Választási lista	Minimális hézag használata
Minimális hézag (+/-)	A minimális függőleges hézag a meglévő felület és a burkolati réteg alja között. A pozitív érték az átfedés alja kapcsolódást a meglévő felület fölé helyezi, és így létrejön egy Kiegyenlítő szint az átfedés alatt. A negatív érték az átfedés alja kapcsolódást a meglévő felület alá helyezi, létrehozva egy maratási szintet, amelyik egybe esik az átfedési szint egy részével.	Numerikus	0.100 m 0.30 láb
Bevonatmélység	Az átfedési réteg vastagsága	Numerikus, pozitív	0.100 m 0.30 láb

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Meglévő felület	A meglévő útpályát definiáló felület neve. A felület megadásához a következő objektumtípusok használhatók: felületek.	Szükséges
Belső mintapont eltolása	Ezzel felülbírálható a rögzített Belső mintapont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Külső mintapont eltolása	Ezzel felülbírálható a rögzített Külső mintapont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Belső metszéspont eltolása	Ezzel felülbírálható a rögzített Belső metszéspont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Külső metszéspont eltolása	Ezzel felülbírálható a rögzített Külső metszéspont eltolása, és a pont egy eltolási nyomvonalhoz köthető. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Elforgatás tengelyének túlemelése	Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál.	Állandó (Leírás)
%Lejtés	A bevonatréteg alkalmazásához használt lejtés.	Numerikus

Paraméter

Leírás

Típus

Elforgatás tengelyének túlemelése

Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé.

További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál.

Állandó (Leírás)

%Lejtés

A bevonatréteg alkalmazásához használt lejtés.

Numerikus

Viselkedés

Ez az alkotóelem az átfedési réteg tetejét és alját definiáló párhuzamos kapcsolódásokat illeszt be. A kapcsolódások a Belső metszés eltolástól a Külső metszés eltolásig kerülnek beillesztésre.

Átfedési esések

A meglévő felület belső és külső mintapontok közötti lejtése megállapításra kerül. Az átfedési réteg lejtése a következő lépések szerint kerül megállapításra:

Ha az Átfedés % lejtés érték M-ként van megadva, akkor az átfedés esése megegyezik a Belső mintapont és a Külső mintapont közötti eséssel.
Ha az Átfedés %-os lejtése S-ként van megadva, akkor az átfedés a nyomterv nyomvonalához definiált külső sáv túlemelési lejtését használja. A bal oldali rézsű használatos, ha a Külső mintapont balra van a Belső mintaponttól. Ellenkező esetben a jobb oldali túlemelési rézsű használatos.
Ha egy numerikus érték van megadva az Átfedés % lejtésnél, akkor a program a megadott értéket használja.

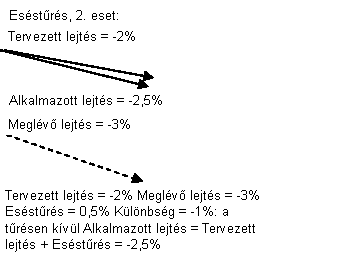

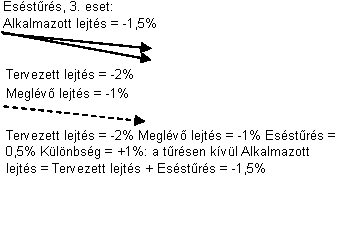

Ha egy numerikus értéket vagy túlemelési esést használ, akkor a program összeveti az átfedés esését a meglévő eséssel a mintapontok között. Ha a különbség meghaladja az Eséstűrés értékét, akkor a tervezett esés felfelé vagy lefelé hozzá igazodik a Tűrés értékéhez, hogy az jobban egyezzen a meglévő eséssel, és minimális legyen a kiegyenlítés vagy maratás mennyisége. Az esés nem módosul, ha az Eséstűrés értéke nulla.

Átfedési magasságok

Az átfedési pontok magassága a következő szerint kerül megállapításra:

Ha a Hossz-szelvény használatának értéke Igaz, akkor a nyomterv hossz-szelvény magassága a Belső metszés eltolásánál marad az átfedés tetején. Az átfedés az átfedési lejtéssel a Külső metszési eltolásig nyúlik, és egy párhuzamos kapcsolódás kerül beillesztésre az átfedés aljához. A meglévő felület fölötti és az átfedés alja alatti területek lezárt alakként kerülnek tárolásra a „Szint” kóddal. A meglévő felület alatti és az átfedés alja feletti területek lezárt alakként kerülnek tárolásra a „Marás” kóddal.

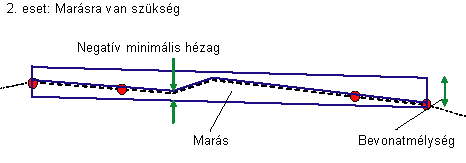

Ha a Hossz-szelvényhasználata értéke Hamis, akkor az átfedés alja kapcsolódás elmozdul függőlegesen, hogy tartsa a Minimális hézagot a meglévő felület alatt és felett. A pozitív Minimális hézag egy szintezési területet hoz létre a meglévő felület felett és az átfedés alja alatt. A negatív térköz egy maratási területet hoz létre a meglévő felület alatt és az átfedés alja felett.

Minimális hézagpont

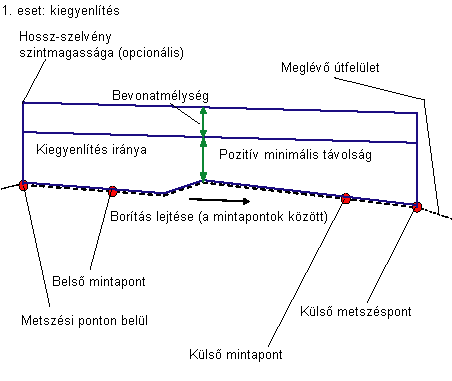

Az alábbi ábrán látható a Minimális hézag alkalmazási pontjának megállapítására szolgáló módszer.

Egy függőleges vetületvonal jön létre bármelyik tetszőleges eltolásnál.
A meglévő felületet minden egyes pontja a két metszési pont között visszavetül a vetületi vonalra a Bevonat esésnél.
A vetületvonal legnagyobb szintmagasságú pontja a vezérlőpont, ha a Minimális hézag értéke nagyobb mint nulla. A legalacsonyabb lesz a vezérlőpont, amikor a Minimális hézag értéke kevesebb mint nulla.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megjeleníti a tetszőleges csatolási pontnál elhelyezett átfedési réteget -2 %-os lejtéssel.

Pont-, kapcsolódás- és alakkódok

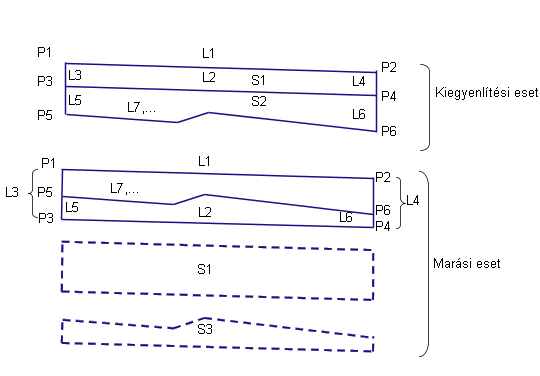

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1, P2	Szsz	Átfedő élek a pályafelületen
P3, P4	Szsz_Átfedés	Átfedés aljának élei
L1	Felső, Burkolat	Átfedés teteje
L2, L3, L4	Átfedés	Átfedési kapcsolódások. Figyelje meg, hogy az L3 és L4 a kiegyenlítési és a maratási esetben is az átfedés aljától az átfedés tetejéig terjed.
L5, L6	Szint Marás	A kiegyenlítési esethez A maratási esethez
S1	Átfedés	Az átfedés teteje és alja közötti terület. A Maratási esetben ez átfedi a maratási területet (S3), ahogy ez a Kódolási ábrán is látható.
S2	Szint	A meglévő felület fölötti és az átfedés alja alatti terület (Kiegyenlítési eset)
S3	Marás	A meglévő felület alatti és az átfedés alja feletti terület (Marási eset). Ez a terület átfedi az Átfedési területet, ahogy a Kódolási ábrán is látható.
