TelekRézsű

Ez az alkotóelem használható telekhatárvonalak és a kisajátítási határvonalak közötti esés meghatározására.

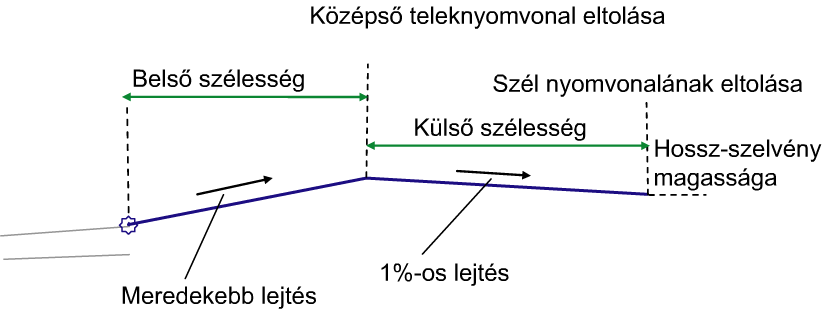

A következő ábra az alkotóelem használatának egy olyan példáját mutatja be, amelyben a cél hossz-szelvény szintmagassága a telekhatárvonal mögött magasabb, mint a csatolási pont.

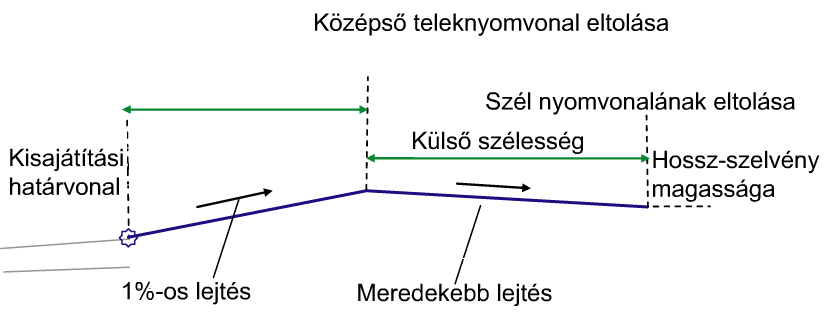

A következő ábra az alkotóelem használatának egy olyan példáját mutatja be, amelyben a csatolási pont magasabb, mint a cél hossz-szelvény szintmagassága a telekhatárvonal mögött.

Igazítás

A csatolási pont a sáv belső élén található a pályafelületen.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Azt jelzi, hogy az alkotóelem melyik oldalra kerül beillesztésre.	Bal \ Jobb	Jobb
Belső szélesség	A telek belső szélessége.	Numerikus, pozitív	3.6 m 12.0 láb
Külső szélesség	A telek külső szélessége.	Numerikus, pozitív	3.6 m 12.0 láb
Min. lejtés	A telek külső szélességének minimális lejtése.	Numerikus, pozitív	1 %

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információkat a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Középső eltolás	Ezzel felülbírálható a rögzített Belső szélesség a középső telekhatárvonal egy eltolási nyomvonalhoz való kötésével. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Él eltolás	Ezzel felülbírálható a rögzített Külső szélesség a végső telekhatárvonal egy eltolási nyomvonalhoz való kötésével. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Él magasság	Ezzel felülbírálható a rögzített szintmagasság a végső telekhatárvonal egy szintmagassághoz való kötésével. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Szükséges

Kimeneti paraméterek

Nincsenek.

Viselkedés

A telek esése alkotóelem-eszközt a kisajátítási határvonalnál kell indítani az AlapSávÁtmenet alkotóelemhez hasonlóan. Az eszköz megtartja az esést, és úgy módosítja az eltolást a telek közepe felé, hogy megtartja az alapértelmezett 1% értékű lejtést. A lejtés értékét a felhasználó is megadhatja. A telek közepénél egy hossz-szelvény nélküli nyomvonal jön létre. Ezáltal a mintakeresztszelvény egy 1% lejtésű csatolás lesz a kisajátítási határvonal és a telek közepénél található nyomvonal között. Ekkor a telek közepénél található nyomvonal a telek hátsó részéhez csatolódik, amelynek rögzített a szintmagassága (pl. 74 láb szintmagasságú). Meg kell tartani a minimális 1%-os lejtést a telek hátsó felében is. Emiatt egy szabályra van szükség, ha a telek első részében érvényesített 1%-os lejtés nem teszi lehetővé a hátsó részben szükséges 1%-os lejtést. Ekkor a hátsó rész lejtését 1%-ra kell módosítani, és az első rész lejtését meredekebbre kell venni.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem a sávot a bemeneti paraméterértékek felhasználásával rajzolja meg. A rajzban az 1%-os lejtést a meredekebb lejtésértékként kell használni.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Tető	Az út teteje a befejezett rézsűn.
P2	Töréspont	A telek fordulópont.
L1, L2	Tető	Pályafelület.
