EsésKapcsolásaFelülethez

Ez egy általános célú alkotóelem, amely a csatolási ponttól egy megadott lejtéssel a célfelület legközelebbi metszéséig terjed.

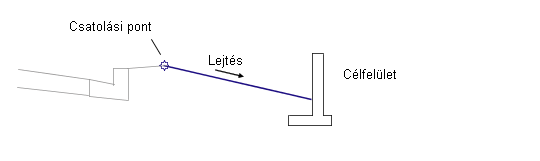

Igazítás

A csatolási pont a kapcsolódás elején található.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal/Jobb	Jobb
Túlemelés lejtésének használata	A túlemelés lejtését határozza meg	Választási lista	Nem
Esésirány	Meghatározza, hogy a kapcsolódás a tetőtől távolodva, vagy a tető irányába lejtsen.	Választási lista	Tetőtől távolodva
Esés	A kapcsolódás %-os lejtése	Numerikus	2 (%), (vagy 2:1)
Kapcsolódás hozzáadása	Megadja, hogy a kapcsolódás hozzáadása bevágás vagy töltés, illetve bevágás/töltés esetén egyaránt megtörténjen	Választási lista: a) Bevágás és töltés, b) Csak bevágás, c) Csak töltés	Bevágás és töltés
Pontkódok	A kapcsolódás külső éléhez társítandó felületi kódok listája	Vesszővel tagolt karakterlánc	P2
Kapcsolódási kódok	A kapcsolódáshoz társítandó kódok listája	Vesszővel tagolt karakterlánc	Felső, alapszint
Kapcsolódás kihagyása	Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását.	Igen/Nem	Nem

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Célfelület	Annak a felületnek a neve, amelyhez a kapcsolódás kötődik. A felület megadásához a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Paraméter	Leírás	Típus
Kezdő távolság	A kapcsolódás elejének +/- eltolása	Numerikus
Kezdőmagasság	Szintmagasság a kapcsolódás elején	Numerikus
Vég eltolás	A kapcsolódás végének +/- eltolása	Numerikus
Zárómagasság	Szintmagasság a kapcsolódás végén	Numerikus

Viselkedés

Egy kapcsolódás nyúlik a csatolási ponttól balra vagy jobbra a megadott lejtéssel, amíg nem metszi a célfelületet.

Alapértelmezés szerint egy bevágás vagy töltés kapcsolódást ad hozzá a program a beillesztési pont és a célfelület közé. Ha a kapcsolódás csak bevágásba vagy töltésbe kerül, akkor megfelelően adja meg a Kapcsolódás hozzáadása értéket az alkotóelem tulajdonságai közt. Ha a bevágás kapcsolódás és a töltés kapcsolódások különböző rézsűhajlásúak kell legyenek, akkor ezt az alkotóelemet kétszer adja hozzá ugyanahhoz a kapcsolódási ponthoz, egyszer a Csak bevágás, majd még egyszer a Csak töltés lehetőségekkel és a kívánt rézsűhajlásokkal.

Ez az alkotóelem tartalmaz egy opcionális beviteli paramétert Túlemelés lejtésének használata névvel, amely lehetővé teszi a padkához tartozó túlemelés esésének használatát. Ezt a paramétert a következőképpen lehet beállítani: a) Külső padka esése, b) Belső padka esése, c) Külső sáv esése, d) Belső sáv esése, e) Nincs. Az alapértelmezett beállítás: Nincs.

Művelet tervezési módban

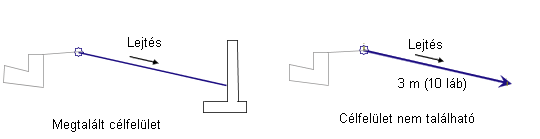

Elrendezési módban ez az alkotóelem megpróbálja megkeresni a kapcsolódás metszését, ha a célfelületet már beillesztette egy korábbi alkotóelem. Ha metszés található, akkor a kapcsolódás az adott esésnél jelenik meg a felülethez. Ha nem, akkor a kapcsolódás a megadott eséssel kifelé, vízszintesen 3 méter vagy 10 láb távolságban jelenik meg, a végén egy kifelé mutató nyílheggyel.

Pont-, kapcsolódás- és alakkódok

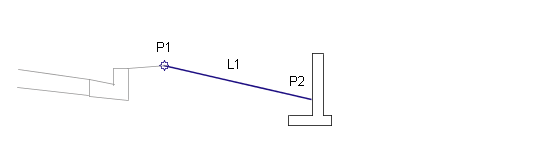

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
L1	Körömvonal_bevágás	Ha a csatolás bevágásban kerül hozzáadásra.
L1	Körömvonal_Töltés	Ha a csatolás töltésben kerül hozzáadásra.

Megjegyzés:

Ha szükséges, hozzáadhat más kódokat a pontokhoz és csatolásokhoz az alkotóelemnél felsorolt bemeneti paraméterek használatával.
