SzabványosKörömvonal

Ez az alkotóelem nyomterv-oldal körömvonal kapcsolódásokat hoz létre felhasználó által megadott rézsű beállításokkal, például kis, közepes és nagy esésű rézsűkkel bevágási és töltési helyzetekhez.

Ez az alkotóelem V-alakú vagy síkaljú árkot hoz létre bevágásoknál, és tartalmaz egy lehetőséget mellvédszélesítés használatára meredek töltési feltételeknél.

A végső körömvonal kapcsolódás elhagyható azokban az esetekben, ahol a nyomtervmodellt nem kell befejezni. Ezzel például megtehető az, hogy az egymás melletti rézsű felületek a még nem befejezett út sarokpontjaihoz kapcsolódjanak.

Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).

Igazítás

Ez az alkotóelem általában a pálya külső élénél használt alkotóelemhez kapcsolódik, például padkához, járda hátuljához, vagy szegély hátuljához. A csatolási pont az árok első kapcsolódásának, a sík- vagy középszintű töltésrézsű tetejének, vagy a mellvéd kiszélesedésének belső élén található a feltételektől függően.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Körömvonal-kapcsolódás felhasználása Körömvonal-kapcsolódás kihagyása	Körömvonal kapcsolódás felhasználása vagy kihagyása.	Felhasználás / Kihagyás	Felhasználás
Sík bevágásrézsű	A megkísérelt első, leginkább sík rézsű. (x : 1)	Numerikus, pozitív	6 ( : 1)
Síkvágás maximális magassága	A lezáró kapcsolódás maximálisan megengedett magassága a sík bevágásrézsű esetén	Numerikus	1.5 m 5 láb
Középszintű bevágásrézsű	A megkísérelt bevágásrézsű, ha a síkban kiásott földhányás kapcsolódása meghaladja síkvágás maximális magasságát	Numerikus, pozitív	4 ( : 1)
Középszintű vágás maximális magassága	A lezáró kapcsolódás maximálisan megengedett magassága a középszintű bevágásrézsű esetén	Numerikus	3 m 10 láb
Meredek bevágásrézsű	A használandó vágott rézsű, ha a Középszintű bevágásrézsű kapcsolódása meghaladja középvágás maximális magasságát	Numerikus, pozitív	2 ( : 1)
Előrézsű szélesség	A bevágási keresztszelvényeknél az árok eleje kapcsolódás szélessége	Numerikus	3.6 m 12 láb
Előrézsű lejtés	Az árok eleje kapcsolódás lejtése (x : 1). Ez a kapcsolódás mindig lefelé kerül beillesztésre.	Numerikus, pozitív	4 ( : 1)
Árokszélesség	Az árok aljának szélessége. Adjon meg nullát, ha V alakú árkot szeretne.	Numerikus, pozitív	1 m 3 láb
Sík töltésrézsű	A megkísérelt első, leginkább sík rézsű. (x : 1)	Numerikus, pozitív	6 ( : 1)
Síktöltés maximális magassága	A lezáró kapcsolódás maximálisan megengedett magassága a Sík töltésrézsű esetén	Numerikus	1.5 m 5 láb
Középszintű töltésrézsű	A megkísérelt töltött rézsű, ha a Sík töltésrézsű kapcsolódása meghaladja a Síktöltés maximális magasságát	Numerikus, pozitív	4 ( : 1)
Középtöltés maximális magassága	A lezáró kapcsolódás maximálisan megengedett magassága a Középszintű töltésrézsű esetén	Numerikus	3 m 10 láb
Meredek töltésrézsű	A használandó töltött rézsű, ha a Középszintű töltésrézsű kapcsolódása meghaladja középtöltés maximális magasságát	Numerikus, pozitív	2 ( : 1)
Mellvéd szélessége	A mellvéd kiszélesedési kapcsolódás szélessége a Meredek töltésrézsű használó töltésnél. Adjon meg nullát, ha nem szeretne mellvéd kiszélesedést használni.	Numerikus, pozitív	0.6 m 2 láb
Mellvéd % lejtése	A mellvéd kiszélesedési kapcsolódás %-os lejtése	Numerikus	-2 (%)
Mellvéd felvétele Felső rúd kihagyása	Felhasználásával beillesztheti a felső rúd szerkezetet amikor felső rúd szélesítés fordul elő. Kihagyásával nem illeszti be a felső rúd szerkezetet.	Felhasználás / Kihagyás	Kihagyás
Szélesség az oszlophoz	Ha felvette a felső rudat, a szélesség a csatolási ponttól a mellvéd oszlop belső éléig tart.	Numerikus	0.3 m 1 láb
Kerekítési beállítás	Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban	Karakterlánc	Nincs
Kerekítés alapja	Megadja a kerekítéshez használandó paramétert	Karakterlánc	Hossz
Kerekítési paraméter	Megadja a hossz vagy sugár értékét	Numerikus, pozitív	1500 láb
Kerekítés felbontása	Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás)	Numerikus, pozitív	6
Bevonóanyag elhelyezése	Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül.	Karakterlánc	Nincs
1. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	1 : 1
1. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	12 hüvelyk
1. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
2. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	2 : 1
2. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	6 hüvelyk
2. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Kőszórás
3. lejtés határ	Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető.	Rézsű	4 : 1
3. anyag vastagsága	Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri.	Numerikus, pozitív	4 hüvelyk
3. anyag neve	Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét.	Karakterlánc	Elvetett fű

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a alatt találja, az AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Körömvonal felület	A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Paraméter	Leírás	Típus
Körömvonal eltolás	Körömvonal pont eltolása	Numerikus
Körömvonal magasság	Körömvonal pont magassága	Numerikus

Viselkedés

Ez az alkotóelem a következő lépések szerint állapítja meg, hogy melyik feltételeket alkalmazza:

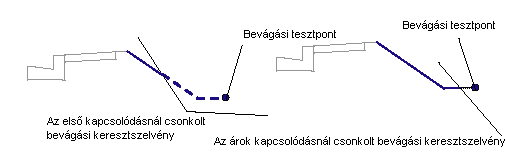

A Bevágási tesztpont helyének (lásd az ábrán) kiszámítása az Előrézsű szélesség, az Előrézsű lejtése és az Árokszélesség paraméterek alapján történik.

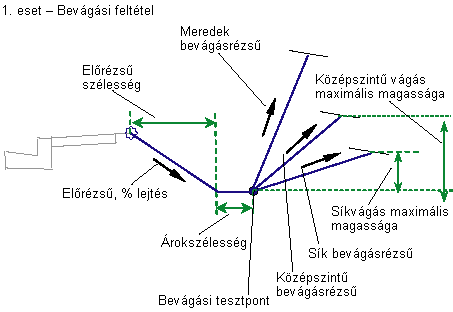

Ha az előrézsű lejtésének vagy az árok aljának bármilyen része bevágásban van, akkor a keresztszelvény bevágási keresztszelvényként kerül kiszámításra a következők szerint:
- Ha a Kivágási tesztpont a célfelület felett van, akkor az Előrézsű kapcsolódás vagy az árok alja csonkolásra kerül annál a pontnál, ahol metszi a bevágásból töltésbe átmenő felületet. Ellenkező esetben:
- Ha a Körömvonal-kapcsolódás felhasználása ki van hagyva, akkor a körömvonal kapcsolódás nem kerül kiszámításra.
- A célfelület metszése a sík bevágásrézsű értéke alapján kerül kiszámításra.
- Ha a sík bevágásrézsű magassága meghaladja a síkvágás maximális magasságát, akkor a program újra kiszámítja a célfelület metszését a középszintű bevágásrézsű értéke alapján.
- Ha a középszintű kiásott földhányás magassága meghaladja a középvágás maximális magasságát, akkor a program újra kiszámítja a célfelület metszését a Meredek bevágásrézsű értéke alapján.

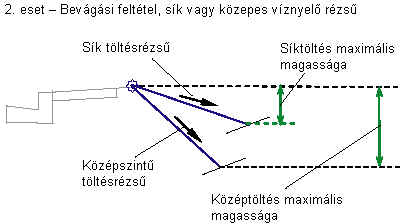

Ha az Előrézsű kapcsolódásnak vagy az árok aljának egyetlen része sincs a célfelület alatt, akkor a szelvény Töltési keresztszelvényként kerül kiszámításra a következők szerint:
- A célfelület metszése a Sík töltésrézsű értéke alapján kerül kiszámításra.
- Ha a síktöltött rézsű magassága meghaladja a Síktöltés maximális magasságát, akkor a program újra kiszámítja a célfelület metszését a Középszintű töltésrézsű értéke alapján.

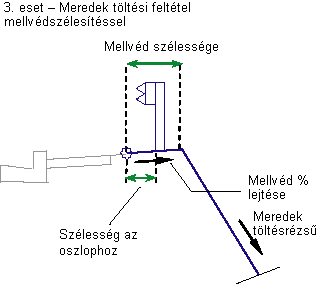

- Ha a középtöltött rézsű magassága meghaladja a Középtöltés maximális magasságát, akkor hozzáadásra kerül a mellvéd kapcsolódás a Mellvéd szélessége és a Mellvéd % lejtése paraméterek alapján (ha a Mellvéd szélessége nem nulla). A program újra kiszámítja a célfelület metszését a mellvéd-kiszélesedés kapcsolódásának külső oldali éléből a Meredek töltésrézsű érték alapján.
- Ha a Körömvonal-kapcsolódás felvétele Igaz, akkor a sík, közepes vagy meredek töltésrézsű kapcsolódás kerül hozzáadásra.

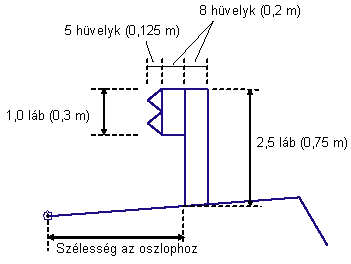

A mellvéd szerkezet felhasználható a meredek töltésrézsű feltételének megfelelő szelvények töltéséhez. Ha megfelel ennek a feltételnek, a Mellvéd szélessége nem nulla, és a Mellvéd felvétele érvényben van, akkor a mellvéd szerkezet megrajzolásra kerül a szelvénynél. A mellvéd szerkezet méretei rögzítettek, ahogy ez az alábbi ábrán is látható.

Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.

Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.

Megjegyzés:

A AutoCAD Civil 3D 2010 és a korábbi program verziókban az Anyagvastagság paraméter mérése függőlegesen történt. A AutoCAD Civil 3D 2011 verziótól kezdve a paraméter mérése a kapcsolódásra merőlegesen történik. Így tehát, ha megnyit egy olyan rajzot a AutoCAD Civil 3D 2011 programban vagy valamely későbbi verziójában, amely tartalmaz egy a AutoCAD Civil 3D 2010 vagy programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és a nyomterve(ke)t újraépíti, akkor a program módosítani fogja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.

Művelet tervezési módban

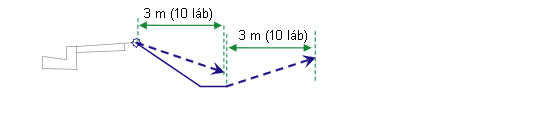

Elrendezési módban ez az alkotóelem a bevágást és töltést is megjeleníti. A körömvonal kapcsolódások vízszintesen 3 méter vagy 10 láb távolságra nyúlnak ki, és nyílfejben végződő szaggatott vonalakkal jelennek meg.

Pont-, kapcsolódás- és alakkódok

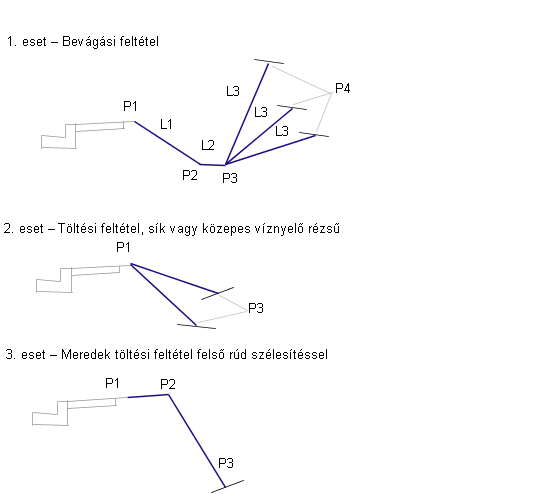

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	Töréspont Töréspont_Töltés	Normál töltési feltétel sarokpontja
P2	Töréspont Töréspont_Töltés	Töltési feltétel sarokpontja mellvéd kiszélesedéssel
P2	Árok_Be	Árok aljának belső éle (csak bevágási feltételnél)
P3	Árok_Ki Töréspont Töréspont_Bevágás	Árok aljának külső éle (csak bevágási feltételnél)
P3	Körömvonal Körömvonal_Töltés	Töltésrézsű kitűzési pontja (csak töltési feltétel esetén)
P4	Körömvonal Körömvonal_bevágás	Bevágásrézsű kitűzési pontja (csak bevágási feltétel esetén)
Minden kapcsolódás	Tető Alapszint	Minden kapcsolódás hozzáadásra kerül az alkotóelemhez, kivéve a mellvéd kapcsolódásait.
Mellvéd pontok	Nincs	Kódok nem kerülnek hozzárendelésre a mellvéd szerkezeten lévő pontokhoz.
Mellvéd kapcsolódások	Mellvéd	A mellvéden található összes kapcsolódás.
L3	Tető Alapszint Körömvonal Körömvonal_bevágás	Körömvonal-kapcsolódás a bevágási keresztszelvényhez
Töltés körömvonal kapcsolódás	Tető Alapszint Körömvonal Körömvonal_Töltés	Körömvonal-kapcsolódás töltött keresztszelvénynél
