Ez egy általános célú alkotóelem, amely hasonló a KapcsolásMegjelöltPonthoz alkotóelemhez, és amely összeköti a korábban megnevezett kijelölt pontot a csatolási ponttal.
Számos helyzetben használható, például két szomszédos útpálya összekapcsolására, ahol a relatív eltolások és szintmagasságok változnak, vagy egymással összetartó útpályák közötti területen. A JelölőPont alkotóelemet használja, ha a csatlakozási pont még nincs megnevezve.
Az elsődleges különbség a KapcsolásMegjelöltPonthoz2 és a KapcsolásMegjelöltPonthoz alkotóelemek között a használatukban van, amikor a megjelölt pont másik mintakeresztszelvény kiindulási vonalán van, mint amin a kapcsolódás. Különösen akkor, ha a két kiindulási vonal nem párhuzamos, az alkotóelem alkalmazása nem azonos síkban lesz, ami azt eredményezi, hogy a kapcsolódás hossza a megjelölt pontig hosszabb lesz, mint kellene.
Igazítás
A csatolási pont a kapcsolódás elején található. A kapcsolódás bármilyen irányba mutathat. Az irányt a kijelölt pont csatolási ponthoz viszonyított helyzete határozza meg.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Kijelölt pont neve |
A kapcsolódáshoz használandó kijelölt pont neve |
Karakterlánc |
Nincs |
|
Kapcsolódási kódok |
A kapcsolódáshoz társítandó kódok listája |
Vesszővel tagolt karakterlánc |
Felső, alapszint |
|
Kapcsolódás kihagyása |
Ez a paraméter hozzáadja vagy eltávolítja a felület kapcsolódását. A Hamis érték esetén a kapcsolódás, a kezdőpont és a végpont hozzáadása is megtörténik. Az Igaz érték esetén csak a végpont hozzáadása történik meg. |
Igaz/Hamis |
Nem |
Célparaméterek
Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.
Célparaméterek: Nincs.
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Kezdő távolság |
A kapcsolódás elejének +/- eltolása |
Numerikus |
|
Kezdőmagasság |
Szintmagasság a kapcsolódás elején |
Numerikus |
|
Vég eltolás |
A kapcsolódás végének +/- eltolása |
Numerikus |
|
Zárómagasság |
Szintmagasság a kapcsolódás végén |
Numerikus |
Viselkedés

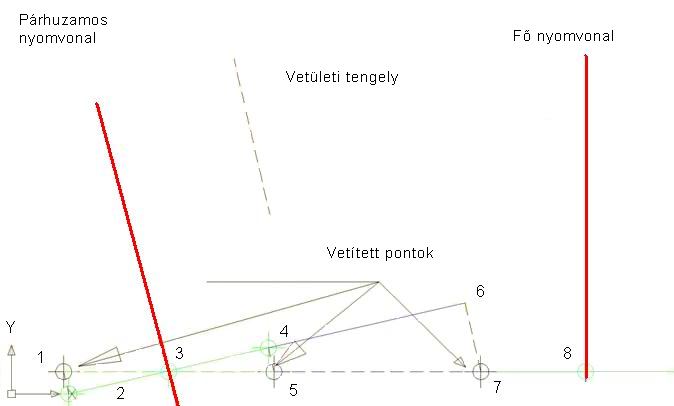

A következő ábra azt mutatja be, hogyan működik a KapcsolásMegjelöltPonthoz2 alkotóelem, illetve hogyan jelenik meg a nyomterv eltolt bázisvonalú keresztmetszetében.
A KapcsolásMegjelöltPonthoz2 alkotóelem két módon viselkedhet, de ezek végeredménye ugyanaz lesz:
- Ez az alkotóelem a 7. pontot a béta vonalra vetíti, mely végül a 6. pontot adja. Ez után kiszámítja a 4. és 6. pont közötti távolságot. Ez a jelölt ponttávolság.
- Ez az alkotóelem a 4. pontot ortogonálisan vetíti a béta vonalról az alfaára, amely az 5. pontot eredményezi. Ezt követően kiszámítja az 5. és 7. pontok közötti távolságot és azt koszinusszal szorozza (szög gamma). Ez egyben a kapcsolódás-jelölt-ponthoz távolsága is.
Figyelje meg, hogy az új KapcsolásMegjelöltPonthoz2 alkotóelem nem támaszkodhat arra tényre, hogy a 7. pont mindig konstans távolságra lesz a fő nyomvonal mentén minden szelvényben.
Bázisvonal eltolása nyomterv keresztszelvényben
Vegye figyelembe az alábbiakat:
- A keresztszelvény mintavonala merőleges a fő kiindulási vonalra a 8. pontban (alfa vonal).
- A keresztszelvény mintavonala egy vagy több szakaszból áll, amelyek közül egyik sem esik egy vonalba.
- A nyomterv eltolt bázisvonalú részén a nyomterv pontadatainak eltolási értékeit a program az eltolt bázisvonalhoz viszonyítva tárolja el.
- Ahhoz, hogy a nyomterv pontadatai megjelenjenek a keresztszelvény nézetben, a nyomterv pontadatait a béta vonalról az alfa vonalra kell vetíteni, vagyis az eltolást osztani kell a gamma szög koszinuszával.
Vegye figyelembe, hogy ennek a megközelítésnek a használatakor az eltolásos részen a 3.5 méter szélességű sáv alkotóelem kicsit szélesebbként jelenik meg a nyomterv keresztszelvényben, mint 3.5 méter.
Művelet tervezési módban

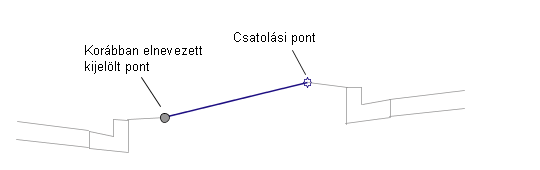

Elrendezési módban ez az alkotóelem megjeleníti a kapcsolódást a csatolási pont és a kijelölt pont között.
Pont-, kapcsolódás- és alakkódok
Nincsenek.

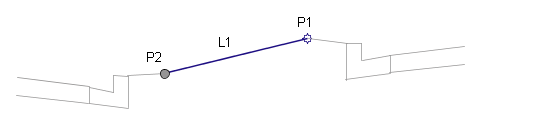

Kódolási ábra
