Beilleszt egy kapcsolódást, amely a célfelületig nyúlik a felhasználó által megadott bevágás- vagy töltésrézsűnél.
Szükség esetén a rézsű úgy igazodik, hogy a körömvonal pont a minimális szélesség felett maradjon a sarokponthoz képest.
Tetszőleges anyagokat is megadhat a körömvonalakhoz és más kapcsolódásokhoz (Minden kapcsolódás, Körömvonal kapcsolódások, Csak kapcsolódások kitöltése és Semmi).
Igazítás
A csatolási pont a körömvonal kapcsolódás sarokpontján található. Ez a komponens a bal és a jobb oldalhoz is csatolható.
Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Oldal |
Megadja, hogy melyik oldalra kerüljön az alkotóelem |
Bal / Jobb |
Jobb |
|
Bevágásrézsű |
A rézsű a normál körömvonalhoz bevágási feltételekben |
Numerikus, pozitív |
4 ( : 1) |
|
Töltésrézsű |
A rézsű a normál körömvonalhoz töltési feltételekben |
Numerikus, pozitív |
4 ( : 1) |
|
Minimális szélesség |
A körömvonal pont minimálisan megengedett eltolása |
Numerikus |
3.0 m 10.0 láb |
|
Kerekítési beállítás |
Megadja, hogy a körömvonal kapcsolódása kerekítve legyen-e az illeszkedési pontban |
Karakterlánc |
Nincs |
|
Kerekítés alapja |
Megadja a kerekítéshez használandó paramétert |
Karakterlánc |
Hossz |
|
Kerekítési paraméter |
Megadja a hossz vagy sugár értékét |
Numerikus, pozitív |
1500 láb |
|
Kerekítés felbontása |
Megadja a kerekítési csatolások közbülső pontjainak számát (legfeljebb 10 csatolás) |
Numerikus, pozitív |
6 |
|
Bevonóanyag elhelyezése |
Tetszőleges bevonóanyag elhelyezését adhatja meg körömvonal kapcsolódás mentén. Választhat a Minden kapcsolódás, a Körömvonal kapcsolódások, a Csak kapcsolódások kitöltése és a Semmi opciók közül. |
Karakterlánc |
Nincs |
|
1. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
1 : 1 |
|
1. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
12 hüvelyk |
|
1. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Kőszórás |
|
2. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
2 : 1 |
|
2. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
6 hüvelyk |
|
2. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Kőszórás |
|
3. lejtés határ |
Megadja azt a lejtéshatárt, ameddig a hozzárendelt bevonóanyag elhelyezhető. |
Rézsű |
4 : 1 |
|
3. anyag vastagsága |
Megadja a bevonóanyag vastagságát. Ezt a vastagságot a program a kapcsolódásra merőlegesen méri. |
Numerikus, pozitív |
4 hüvelyk |
|
3. anyag neve |
Megadja a kapcsolódások mentén alkalmazott, bevonáshoz használt anyag nevét. |
Karakterlánc |
Elvetett fű |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információért lásd a című részt az AutoCAD Civil 3D felhasználói útmutató súgójában.
|
Paraméter |
Leírás |
Állapot |
|---|---|---|
|
Minimális szélesség |
Ezzel felülbírálható a rögzített minimális szélesség, és az egy eltolási nyomvonalhoz. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok. |
Választható |
|
Körömvonal felület |
A körömvonal felület neve. Felület megadásának céljaként a következő objektumtípusok használhatók: felületek. |
Szükséges |
Kimeneti paraméterek
|
Paraméter |
Leírás |
Típus |
|---|---|---|
|
Körömvonal eltolás |
Körömvonal pont eltolása |
Numerikus |
|
Körömvonal magasság |
Körömvonal pont magassága |
Numerikus |
Viselkedés

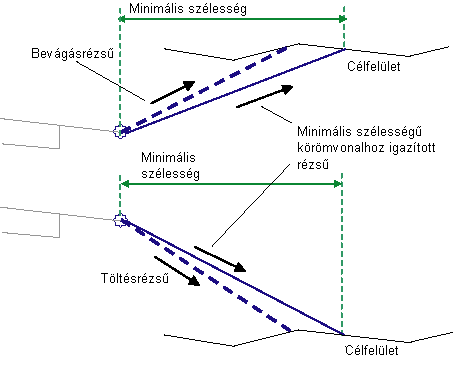

Ez az alkotóelem megpróbálja kiszámítani a bevágási feltétel körömvonal pontját. Ha megtalálja a körömvonal pontot, akkor a körömvonal kapcsolódás szélességét összeveti a Minimális szélesség értékével. Ha a körömvonal pont a Minimális szélességen belül van, akkor a körömvonal pont a minimális szélességi pontra kerül a célfelületen. Ha nem talál körömvonal pontot, akkor a folyamat megismétlődik a töltési feltétellel.
Ha nyomtervmodellezés során a Minimális szélességhez egy vízszintes eltolási nyomvonal kerül hozzárendelésre, akkor a Minimális szélesség értéke a nyomvonal eltolásához igazodik.
Csakúgy mint más körömvonal alkotóelemek, ez az alkotóelem is tetszőlegesen teszi lehetővé bevonóanyagot hozzáadását. Három lejtéstartományt adhat meg. Az első anyagtípus akkor kerül alkalmazásra, ha a kapcsolódások lejtése a megadott lejtés érték alatt van. Az esés 1-től az esés 2-ig a második anyagtípus kerül alkalmazásra. Hasonlóképpen, ha a kapcsolódások lejtése a második és harmadik érték közé esik, akkor a harmadik anyag kerül alkalmazásra. Ha a kapcsolódások lejtői a harmadik lejtőhatárnál kisebbek, semmilyen anyag nem kerül alkalmazásra.
Ha egy alkotóelemhez bevonóanyagot ad, a körömvonal-kapcsolódásokhoz párhuzamos, adott vastagságú kapcsolódásokat ad a program. A program a vastagsági paramétert (például 1. anyag vastagsága) a kapcsolódásra merőlegesen méri. Az alsó szintű kapcsolódások Alapszint, a körömvonal-kapcsolódások pedig Felső kóddal vannak ellátva. Az ezen anyagok által határolt alakok az anyag nevének kódjával vannak ellátva.
A AutoCAD Civil 3D 2010 és a korábbi program verziókban az Anyagvastagság paraméter mérése függőlegesen történt. A AutoCAD Civil 3D 2011 verziótól kezdve a paraméter mérése a kapcsolódásra merőlegesen történik. Így tehát, ha megnyit egy olyan rajzot a AutoCAD Civil 3D 2011 programban vagy valamely későbbi verziójában, amely tartalmaz egy a AutoCAD Civil 3D 2010 vagy programban vagy valamely korábbi verziójában létrehozott ilyen alkotóelemet, és a nyomterve(ke)t újraépíti, akkor a program módosítani fogja ezt a paramétert, hogy az az új viselkedésnek feleljen meg. Minden olyan térfogatjelentés is frissítésre kerül, amely használja ezt az alkotóelemet, hogy az új viselkedésnek feleljen meg.
Művelet tervezési módban

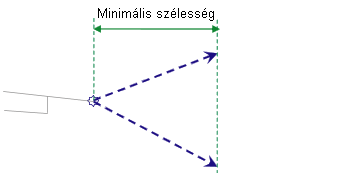

Elrendezési módban ez az alkotóelem szaggatott vonallal jeleníti meg a bevágási és töltésrézsűket is, melyek a Minimális szélesség távolságára nyúlnak kifelé. A körömvonal kapcsolódások kifelé mutató nyílfejekben végződnek.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
P1 |
Töréspont Töréspont_Bevágás vagy Töréspont_Töltés |
Sarokpont, a bevágási vagy töltési feltételhez |
|
P2 |
Körömvonal Körömvonal_Bevágás vagy Körömvonal_Töltés |
Körömvonal pont a bevágási vagy töltési feltételnél |
|
L1 |
Tető Alapszint |
|
|
L1 |
Tető Alapszint Körömvonal Körömvonal_bevágás |
Körömvonal-kapcsolódás a bevágási keresztszelvényhez |
|
L1 |
Tető Alapszint Körömvonal Körömvonal_Töltés |
Körömvonal-kapcsolódás töltött keresztszelvénynél |

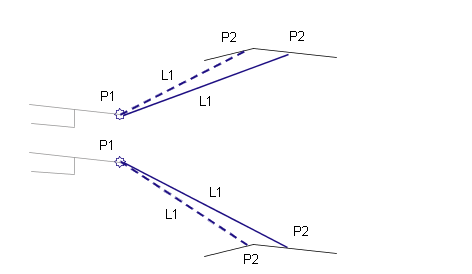

Kódolási ábra
