VárosiSzegélyCsatornaCsere1

Ez az alkotóelem meglévő szegély és vízlevezető csatorna helyettesítésére szolgál, és a gyeptégla sávot a meglévő járda belső éléhez köti. A szegély és a vízlevezető csatorna függőleges elhelyezését a perempontoknál engedélyezett maratás és/vagy átfedés határozza meg, illetve a gyeptégla sáv esetén engedélyezett lejtési tartomány.

Ennek az alkotóelemnek az alkalmazásához nélkülözhetetlenek a perempont adatai (a nyomvonal vagy eltolás értékei).

Igazítás

A csatolási pont a járda füvesített oldalának külső pontján található. Bár elméletileg ez a csatolási pont jelöli a gyeptégla sáv magas pontját, azonban a gyepsáv magas pontjának tényleges helye attól függően változik, hogy a felhasználó egy kijelölt pontot, vagy nyomvonalat és hossz-szelvényt alkalmaz-e. Ezért ez a csatolási pont inkább az elrendezésben segít, mint a tervezésben.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az alkotóelemet a csatolási pont jobb vagy bal oldalára illessze be.	Bal/Jobb	Jobb
Peremvonal eltolása a tengelytől	A csatornaperem előlapjának eltolását meghatározó pont. Ez az eltolás a kiindulási vonali ponttól mérendő.	Numerikus	3.6 m 10 láb
Járdapont	A belső járdapont lesz a gyeptégla sáv magas pontja. (VÁLASZTHATÓ)	Karakterlánc	Nincs
Maximális marás	A perempont maximálisan megengedett mélysége a meglévő burkolat éle alatt.	Numerikus, pozitív	0.05 m 2.5 hüvelyk
Kívánt emelés	A kívánt szintkülönbség a meglévő burkolat élétől a perempontig. Pozitív érték esetén a perempont a meglévő burkolat felett van.	Numerikus, pozitív	0.08m 3.5 hüvelyk
Gyeptégla minimális esése	A minimális megengedett esés a szegély hátsó részétől a járdapontig.		0.02
Gyeptégla maximális esése	A maximális megengedett esés a szegély hátsó részétől a járdapontig.		0.06
Belső pont megjelölése	Perempont kijelölés - egy perempontnál tárolni kívánt jelölt pont neve - későbbi alkotóelemek felújításához.	Karakterlánc	Nincs
	A következő paraméterek megegyeznek az AlapSzegélyÉsVízelvezetőcsatorna alkotóelem paramétereivel.
Ágyazati réteg mélysége	Mélység az ágyazati rétegig a perempontnál. Adjon meg nullát, ha nincs ágyazati réteg.	Numerikus, pozitív	0.450 m 1.5 láb
Ágyazati réteg túlnyúlása	Az a távolság, amellyel az ágyazati réteg túlnyúlik a szegély hátulján. Nullával lehet lezárni a szegély hátának ágyazati részét.	Numerikus, pozitív	0.3 m 1 láb
Ágyazati réteg esése	Válassza ki, hogy a Külső sáv túlemelési esését használja az ágyazati rétegnél, vagy egy numerikus %-os esési értéket ad meg	Választási lista	Kötött lejtés
Ágyazati réteg % esése	Az ágyazati réteg %-os lejtése. Nem használatos, ha az SE használat Igaz.	Numerikus	-2 (%)
A méret (mm/hüvelyk)	Vízlevezető csatorna mélysége a perempontnál.	Numerikus, pozitív, nem nulla	175 mm 6 hüvelyk
B méret (mm/hüvelyk)	Szélesség a peremponttól a vízlevezető csatorna folyóvezetékéig.		400 mm 16 hüvelyk
C méret (mm/hüvelyk)	Mélység a peremponttól a vízlevezető csatorna folyóvezetékéig.	Numerikus, pozitív, nem nulla	25 mm 1 hüvelyk
D méret (mm/hüvelyk)	A vízlevezető csatorna folyóvezetékétől a szegélyvonal felső részéig terjedő magasság.	Numerikus, pozitív, nem nulla	150 mm 6 hüvelyk
E méret (mm/hüvelyk)	A vízlevezető csatorna folyóvezetékétől a szegélyvonal hátsó részéig terjedő szélesség.	Numerikus, pozitív, nem nulla	200 mm 8 hüvelyk
F méret (mm/hüvelyk)	Szegély felső részének szélessége.	Numerikus, pozitív, nem nulla	150 mm 6 hüvelyk
G méret (mm/hüvelyk)	A szegély hátulsó részének magassága.	Numerikus, pozitív, nem nulla	325 mm 13 hüvelyk

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információért lásd a című részt a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
A járda belső széle	Ez beállítja a gyeptégla sáv magas pontjának eltolási értékét. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Perempont	Ez beállítja a perempont eltolási értékét az alkotóelem kezdéséhez. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Járda belső szélének hossz-szelvénye	Ez beállítja a gyeptégla sáv magas pontjának eltolási értékét. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
EGFelsőFelület	Annak a meglévő felületnek neve, amely alapján a burkolat élének szintmagassága megállapításra kerül a perempontnál, illetve amely alapján a Járdapont szintmagassága megállapítható, ha eltolásként vagy nyomvonalként van megadva; de hossz-szelvények nincsenek beállítva. A művelet csak a következő objektumtípusokon hajtható végre: felületek.	Szükséges

Ha a kijelölt pontok meg vannak adva, a célparaméterek megadása nem szükséges, és a program akkor is figyelmen kívül hagyja azokat, ha meg vannak adva. Ha a kijelölt pontok nincsenek beállítva, és eltolások vagy nyomvonalak segítségével keresi meg a pontokat, akkor hossz-szelvényeket kell beállítani a célparamétereken keresztül. Amennyiben nincsenek, az alkotóelem szintmagassága a felsorolt célparaméterekben beállított felület alapján kerül meghatározásra.

Kimeneti paraméterek

Paraméter	Leírás	Típus	Alapértelmezett
Elforgatás tengelyének túlemelése	Jelzi, hogy az alkotóelem támogatja-e a forgástengely számítását. A paraméter leírásának megtekintéséhez, a Tulajdonságok ablakban vigye az egérmutatót a paraméter fölé. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál.	Állandó (Leírás)
Gyeptégla sáv lejtése	A tervezett gyeptégla sáv oldalesése	Numerikus
Vízlevezető csatorna esése	Vízlevezető csatorna esése az új szegély és vízlevezető csatorna alkotóelemben	Numerikus, pozitív

Viselkedés

Ez az alkotóelem egy új szegélyt és vízlevezető csatornát helyez el paraméteresen, és a meglévő járda belső éléhez (egy gyeptégla sávval), vagy egy másik alkotóelemmel létrehozott járdához köthető. A szegély és a vízlevezető csatorna vízszintes elhelyezése a korábban ismert perempont helye alapján kerül megállapításra. A gyeptégla sáv felső oldala egy rögzített eltolással vagy bármilyen más kijelölt ponttal megadható, például a járda belső élével. Ez a pont egy nyomvonal vagy hossz-szelvény célparaméteréből is származhat. Újonnan tervezett perempont, amely úgy is megjelölhető, hogy később bevitelként legyen felhasználható pótsávot létrehozó alkotóelemeknél.

A feltételes alkotóelem létrehozásának kulcslépései az alábbiak:

1. Meglévő burkolat magasságának beolvasása a perempont eltolásánál.
2. Állítsa be a perempont szintmagasságát a minimális emelési érték alapján.
3. Ezután helyezze el a víznyelő és csatornapontokat P-től P4-ig a beviteli paraméterek segítségével (hasonlóan az AlapSzegélyÉsVízelvezetőcsatorna alkotóelemhez).
4. Ha a járdán belüli kijelölt pont van hozzárendelve, akkor ez lesz a P10 pont. Ha nincs hozzárendelve kijelölt pont, akkor a szoftver a „járda belső éle” nyomvonalhoz keres célparamétereket. Ha igen, akkor beolvassa a hossz-szelvény szintmagasságát a felület célparaméteréből.
5. Ha a fenti adatok egyike sem érhető el a gyeptégla sáv felső oldalához, akkor használja a csatolási pont által kijelölt eltolást a P10 pont kijelöléséhez.
6. Keresse meg a P4 és P10 közötti esést.
7. Ellenőrizze, hogy az esés a Minimális/Maximális gyeptéglasáv esési paramétereken belül legyen.
8. Ha ez kisebb mint a minimum, akkor az esést és a P4 - P1 pontokat visszafelé a megengedett legkisebbre állítja. Ehhez hasonlóan, ha az esés meghaladja a gyeptégla megengedett maximális esését, akkor a megengedett legnagyobb értéket állítja be és kiszámítja P4-P1 pontokat.
9. Ellenőrizze, hogy a P1 és a P11 közötti magasságkülönbség a maximális maratás tűréshatárain belül legyen. Ha a P a P11 alatt található, és a különbség nagyobb a Maximális maratásnál, akkor leáll, és egy hibaüzenet jelenik meg az eseménynaplóban.

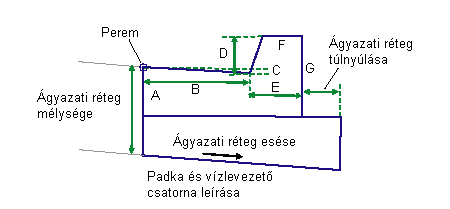

Az összes többi szegély és vízlevezető csatorna kapcsolódás az A méret - F méret beviteli paraméterek alapján kerül beillesztésre. Minden méretnek pozitívnak kell lennie, és nem lehet nulla. Ha nem nulla ágyazati mélység van megadva, akkor az ágyazati réteg a szegély hátánál kerül beillesztésre, és az Ágyazati réteg túlnyúlási szélességével folytatódik. Az ágyazati réteg az ábrán látható módon lezárja a szegély hátának alját.

Művelet tervezési módban

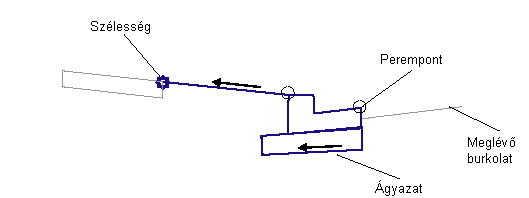

Elrendezési módban ez az alkotóelem a csatolási pont és a kiindulási vonaltól mért alapértelmezett perempont eltolás alapján kerül beállításra. A gyeptégla sáv szélességét úgy kaphatjuk meg, ha kivonjuk a szegély és a vízlevezető csatorna teljes szélességét a „perempont és a rögzítési pont” közötti távolságból. A minimálisan megengedett gyeptégla sáv lejtéssel kerül kiszámításra a szegély hátoldali pontja, amelyből a szegély és a vízlevezető csatorna többi része megrajzolható a megadott beviteli paraméterek alapján.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont / Kapcsolódás	Kód	Leírás
P1	Perem	Vízlevezető csatorna perempontja
P2	Folyásvonal_folyóka	Vízlevezető csatorna folyásvonalának pontja
P3	Felsőszegély	Szegély teteje
P4	Hátsószegély	Szegély háta
L1-L6	Szegély	Minden szegélykapcsolódás
L1 – L3	Tető	Pályafelület a szegélyen és a vízlevezető csatornán
L7	Ágyazati réteg Alapszint
L4, L8, L9	Alapszint
L11	Felül, Alapszint, Gyeptégla
S1	Szegély	Szegély és vízlevezető csatorna beton területe
S2	Ágyazati réteg

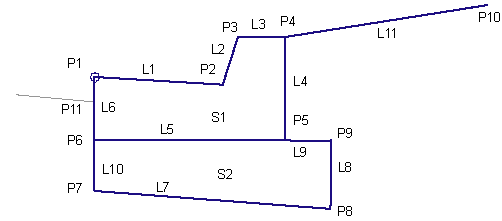

Kódolási ábra

Szülőtéma: Alap alkotóelemek (folytatás)
