AlapSzegélyÉsvízlevezetőcsatorna

Ez az alkotóelem egy egyszerű szegélyt és vízlevezető csatorna műtárgyat hoz létre a pálya külső vagy belső élein.

Ez az alkotóelem az egyike azoknak az alkotóelemeknek, amelyek a Kezdeti lépések útmutatóban és az oktatóanyagokban szerepelnek az útmodellezés bemutatása során.

Igazítás

A csatolási pont a vízlevezető csatorna karimapontjánál vagy a szegély hátuljánál van.

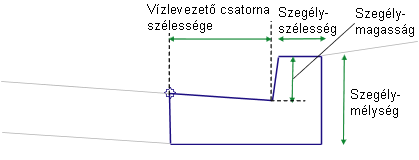

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Beillesztési pont	A szegély és a vízlevezető csatorna beillesztési pontját adja meg, Szegély hátaként vagy Vízlevezető csatorna éleként.	Boole	Vízlevezető csatorna éle
Vízlevezető csatorna szélessége	A vízlevezető csatorna karimája és a folyásvonal közötti szélesség	Numerikus, pozitív	0.45 m 1.5 láb
Vízlevezető csatorna %lejtés	A vízlevezető csatorna %-os lejtése	Numerikus	-6%
Szegélymagasság	A folyásfenék-vonaltól a szegély tetejéig számított magasság	Numerikus, pozitív	0.225 m 0.75 láb
Szegélyszélesség	Szegély felső részének szélessége	Numerikus, pozitív	0.15 m 0.5 láb
Szegélymélység	A szegélyvonal felső részétől a szegélyvonal alsó részéig terjedő mélység a hátsó szegélypontnál	Numerikus, pozitív	0.45 m 1.5 láb

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információt a című témakörben találhat, a(z) AutoCAD Civil 3D felhasználói útmutató súgójában.

Célparaméterek: Nincs.

Kimeneti paraméterek

Nincsenek.

Viselkedés

Az alkotóelem határozza meg az egyszerű szegély és vízlevezető csatorna alakját, a csatolási pont (a) a csatorna belső élén (vagy szélén), illetve (b) a szegély hátulján is lehet. A szegély lapja kis méretű, állandó szélességet kap, hogy ne függőleges legyen.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem megrajzolja a szegély és csatorna alakját a beviteli paraméterek értékei alapján.

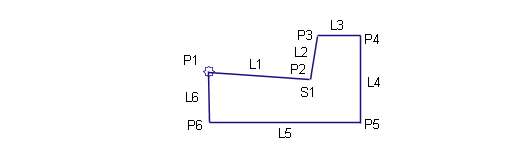

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kódok	Leírás
P1	Perem	Vízlevezető csatorna karimája
P2	Folyásvonal_folyóka	A vízlevezető csatorna folyásfenék-vonala
P3	Felsőszegély	A felső szegély
P4	Hátsószegély	A szegély háta
L1, L2, L3	Felső, szegély	A szegély a pályafelületen kapcsolódik
L4	Alapszint
S1	Szegély
