TetőBevonásaÉlekKözött

Ez az alkotóelem egy egyszerű tetőszelvényes utat hoz létre a burkolati pontok két éle között.

Ennek az alkotóelemnek a használatához a bal és jobb éleket definiáló külön nyomvonalak szükségesek. Az ezeknél a pontoknál mért szintmagasságok felületekből vagy hossz-szelvényekből származhatnak. Továbbá ha az éleket definiáló komponens (például szegély és víznyelő) szintén egy rehabilitációs komponens, akkor kijelölt pontokként lehet ezeket megadni, és ezzel transzformálhatók az eltolási és szintmagassági adatok.

Igazítás

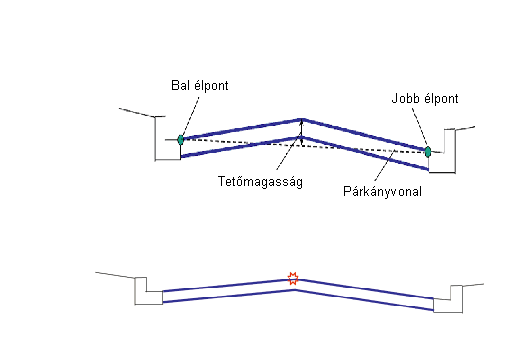

A csatolási pont (közel) az alkotóelem tetőpontja. Ez általában az elem kiindulási vonali pontjánál található. Elrendezési módban ez a pont egybeesik a tetőponttal, nyomtervi állapotban a pályafület hossz-szelvény pontja (vagy kiindulási vonali jelölőpontja) nem egyezhet meg a tető ponttal, mivel ennek eltolása és szintmagassága a burkolat éléből kerül kiszámításra.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Bal él eltolás	Az alapértelmezett csatolási pont és a burkolat bal éle közötti távolság. Ez az érték csak akkor használatos, ha nem kapcsolódik nyomvonal vagy kijelölt pont a bal élhez.	Numerikus	3.6 m és 12 láb
Jobb él eltolása	Az alapértelmezett csatolási pont és a burkolat jobb éle közötti távolság. Ez az érték csak akkor használatos, ha nem kapcsolódik nyomvonal vagy kijelölt pont a jobb élhez.	Numerikus	3.6 m és 12 láb
Bal él – Kijelölt pont	Megadja a burkolat eltolásának meglévő bal élét, és az alkotóelem kezdésének szintmagasságát. (VÁLASZTHATÓ)	Karakterlánc	Nincs
Jobb él – Kijelölt pont	Megadja a burkolat eltolásának meglévő jobb élét, és az alkotóelem kezdésének szintmagasságát. (VÁLASZTHATÓ)	Karakterlánc	Nincs
Tetőmagasság	Magasság a párkányvonal középpontjától a tetőpontig.	Numerikus	0.1 m és 0.33 láb
Min. % lejtés	A külső sávok minimálisan megengedett %-os esése, a csatolási ponttól kifelé.	Numerikus	-1%
Max. % lejtés	A külső sávok maximálisan megengedett %-os esése, a csatolási ponttól kifelé.	Numerikus	-3%
Bevonatmélység	Átfedés mélysége a meglévő pályafelületek felett.	Numerikus	0.1 m és 0.30 láb

Ha a célparaméterek meg vannak adva, akkor az előző paraméterek (egészen pontosan az eltolások és a kijelölt pontok) figyelmen kívül maradnak.

Célparaméterek

Ez a szakasz az alkotóelem azon paramétereit sorolja fel, amelyek egy célobjektumhoz, például egy rajzban szereplő felület, nyomvonal vagy hossz-szelvény objektumhoz rendelhetők hozzá. További információt a alatt talál, a AutoCAD Civil 3D felhasználói útmutató súgójában.

Paraméter	Leírás	Állapot
Bal él	Megadja a burkolat eltolási értékének bal élét a csatolási ponthoz viszonyítva. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb él	Megadja a burkolat eltolási értékének jobb élét a csatolási ponthoz viszonyítva. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Bal él	Megadja a burkolat magassági értékének bal élét a csatolási ponthoz viszonyítva. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Jobb él	Megadja a burkolat magassági értékének jobb élét a csatolási ponthoz viszonyítva. A szintmagasság megadása a következő objektumtípusok esetében hajtható végre: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
EGFelsőFelület	Ha a hossz-szelvények nincsenek megadva a burkolatmagasság bal/jobb éléhez, akkor ez a felületmagasság lesz a magassági érték (értelem szerűen a bal és jobb oldalon). A felület megadásához a következő objektumtípusok használhatók: felületek.	Szükséges

Kimeneti paraméterek

Paraméter	Leírás	Típus
Bal sáv % lejtése	Bal sáv %-os lejtése	Numerikus
Jobb sáv % lejtése	A jobb sáv %-os lejtése	Numerikus

Viselkedés

Burkolat bal oldali éle

A csatolási ponttól a burkolati pont bal élének elhelyezése az alábbiak alapján történik: (a) a „Bal oldali él” célparaméteren keresztül futó nyomvonal helye, (b) ha ez nincs megadva, akkor a hozzárendelt kijelölt ponton (Bal él) alapul, vagy (c) ha ezek egyike sincs megadva, akkor az alapértelmezett (Bal él) eltolási értéken alapul.

Ehhez hasonlóan a pont magassága a következők alapján kerül kiszámításra: (a) Bal oldali él hossz-szelvény célparaméter, (b) ha ez nincs megadva, akkor a szoftver az „EGFelsőFelület” logikai hozzárendelésből állapítja meg a felület magasságát, vagy (c) ha ezek egyike sincs megadva, akkor a hozzárendelt kijelölt pont határozza meg a magasságot. Hibaüzenet jelenik meg, ha ezek közül egyik feltétel sem teljesül, és a nyomterv nem jön létre.

Burkolat jobb oldali éle

A csatolási ponttól a burkolati pont bal élének elhelyezése az alábbiak alapján történik: (a) a „Jobb oldali él” célparaméteren keresztül futó nyomvonal helye, (b) ha ez nincs megadva, akkor a hozzárendelt kijelölt ponton (Jobb él) alapul, vagy (c) ha ezek egyike sincs megadva, akkor az alapértelmezett (Jobb él) eltolási értéken alapul.

Ehhez hasonlóan a pont magassága a következők alapján kerül kiszámításra: (a) Jobb él hossz-szelvény célparaméter, (b) ha ez nincs megadva, akkor a szoftver az „EGFelsőFelület” logikai hozzárendelésből állapítja meg a felület magasságát, vagy (c) ha ezek egyike sincs megadva, akkor a hozzárendelt kijelölt pont határozza meg a magasságot. Hibaüzenet jelenik meg, ha ezek közül egyik feltétel sem teljesül, és a nyomterv nem jön létre.

Tetőpont

A tetőpont (eltolás) félúton található a burkolat bal és jobb éle között.

A tetőpont szintmagassága a „bal és jobb élek átlagos szintmagasságának” és a „tetőmagasság” értékének az összege.

Átfedés alja

Az árfedési felület aljának kiszámításakor a javasolt pályafelület (Bal élpont, Új tetőpont, Jobb élpont) eltolásra kerül Bevonatmélység értékével.

Művelet tervezési módban

Elrendezési módban ez az alkotóelem egy sávot helyez a csatolási pont mindkét oldalára. Az első két élpont a bal/jobb eltolások alapján kerül elhelyezésre. A bal és jobb pont szintmagasságát (elrendezési módban) úgy kapjuk meg, ha kivonjuk a tetőmagasságot a csatolási pont koordinátájából. Ezután a „Tetőpont” félúton található a két pont között. Mivel azonban az alapértelmezések megegyezne a bal és a jobb oldal esetében is, ezért az alapértelmezés szerint a tetőpont megegyezik a kiindulási vonal jelölőpontjával. A sáv rézsűk elrendezési módban megegyeznek a „Min. %lejtés” értékével. A burkolat vastagsága egyenlő a Bevonatmélységgel.

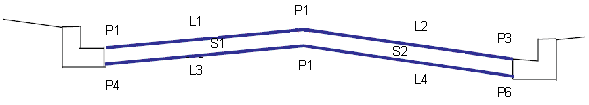

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1, P3	FSSz	Sáv élei a pályafelületen
P4, P6	FSSz_Szőnyegezés	Sáv élei az átfedésen
P2	Tető	Tető (rézsűtörés) a pályafelületen
P5	Tető_Szőnyegezés	Tető (rézsűtörés) az átfedésen
L1, L2	Felső, Burkolat	Pályafelület felülete
L3, L4	Átfedés	Átfedési felület
S1, S2	Átfedés	Átfedési terület
