Ez az alkotóelem létrehozza a városi, parabolikus sávok pályafelületének, burkolatának és ágyazati rétegének keresztmetszeti megjelenítését a forgalmi sáv bal és jobb éle között.
A parabolikus alakot egy sor rövid, egyenes vonalú kapcsolódás jelzi. A forgalmi sávoknál nincs túlemelés. A burkolat szerkezete az AutoCAD Civil 3D súgójának „Burkolatszerkezet burkolt szakaszokon” című témakörében ismertetett szabványokat követi.
Igazítás
A csatolási pont az út tetőn található a pályafelület felületén. Ez a komponens szimmetrikus a csatolási pontra.

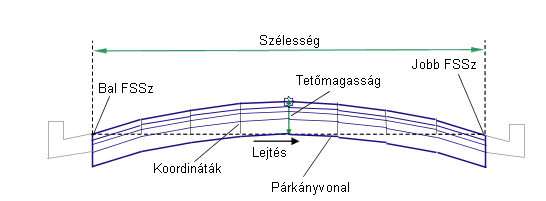

Beviteli paraméterek
Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.
|
Paraméter |
Leírás |
Típus |
Alapértelmezett |
|---|---|---|---|
|
Tetőmagasság |
A párkányvonal középpontjától az út tetőig számított magasság |
Numerikus, pozitív |
0.10 m 0.3333 láb |
|
Szélesség |
Az útpálya szélessége a forgalmi sáv bal élétől a forgalmi sáv jobb éléig. |
Numerikus, pozitív |
7.2 m 24.0 láb |
|
Burkolat1 mélysége |
A pályafelület és a Burkolat1 felület közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.025 m 0.083 láb |
|
Burkolat2 mélysége |
A Burkolat1 és a Burkolat2 felület közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.025 m 0.083 láb |
|
Alapmélység |
A Burkolat2 és az alap felület közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.100 m 0.333 láb |
|
Ágyazati réteg mélysége |
Az alap és az ágyazati felület közötti mélység (nulla a kihagyáshoz) |
Numerikus, nem negatív |
0.300 m 1.0 láb |
|
%Lejtés |
A párkányvonal %-os lejtése a bal oldali forgalmi sávtól a jobb oldali forgalmi sávig |
Numerikus |
0 (%) |
|
No. Növekmények |
A parabolikus alakot szimuláló egyesen vonalú növekmények száma |
Numerikus, pozitív, páros |
8 |
Célparaméterek
Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információkat a alatt, a AutoCAD Civil 3D Felhasználói útmutató súgójában talál.
Célparaméterek: Nincs.
Kimeneti paraméterek
Nincsenek.
Viselkedés
A párkányvonal közepét úgy számítja ki, hogy kivonja a Tető magasságát a csatolási pontból, a forgalmi sáv bal és jobb élét pedig úgy, hogy a Szélességet és a Lejtést szimmetrikusan alkalmazza a csatolási pont körül. A parabolikus ív koordinátái egyenlő közönként jelennek meg, és egyenes vonalak kötik összes az egyes pontokat. Párhuzamos felületek kerülnek beillesztésre az 1. burkolat, 2. burkolat, alap és ágyazati felületek esetében, a megadott mélységnél.
Művelet tervezési módban
Elrendezési módban ez az alkotóelem a sáv kapcsolódásait jeleníti meg, melyek a megadott beviteli paraméterekből kerültek kiszámításra.
Pont-, kapcsolódás- és alakkódok
A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.
|
Pont, kapcsolódás vagy alak |
Kód |
Leírás |
|---|---|---|
|
FSSz |
Sáv külső élei a pályafelületen |
|
|
FSSz_1.burk. |
Sáv külső élei a viszonyítási felület |
|
|
FSSz_2.burk |
Sáv külső élei az ágyazaton |
|
|
Tető |
Tetőpont a pályafelületen |
|
|
Tető_1.burk. |
Tetőpont az 1. burkolaton |
|
|
Tető_2.burk. |
Tetőpont a 2. burkolaton |
|
|
Tető_Alap |
Tetőpont az alapon |
|
|
Tető_Ágyazat |
Tetőpont az ágyazati rétegen |
|
|
Tető Burkolat |
Pályafelület |
|
|
Burkolat1 |
Burkolat1 felülete |
|
|
Burkolat2 |
Burkolat2 felülete |
|
|
Bázis |
Viszonyítási felület |
|
|
Ágyazati réteg Alapszint |
Ágyazati felület |
|
|
S1 |
Burkolat1 |
A pályafelület és az 1. burkolat közötti terület |
|
S2 |
Burkolat2 |
Az 1. burkolat és a 2. burkolat közötti terület |
|
S3 |
Bázis |
A 2. burkolat és az alap közötti terület |
|
S4 |
Ágyazati réteg |
Az alap és az ágyazati réteg közötti terület |

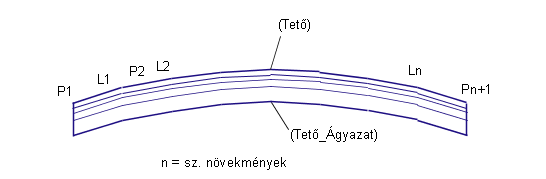

Kódolási ábra
