2. gyakorlat: Keresztszelvénylapok létrehozása

Ebben a gyakorlatban lapokat hozhat létre keresztszelvénynézetekből.

Megjegyzés:

Keresztszelvénynézetek létrehozásához tekintse meg a Keresztszelvénynézetek létrehozása oktatóanyagot.

Ez a gyakorlat az 1. gyakorlat: Helyszínrajz és hossz-szelvény lapok létrehozása rész folytatása.

A rajz megnyitása és mentése

1. Nyissa meg a Plan Production-Section Sheets-Create.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Menteni kell az aktuális rajzot, mielőtt létrehozná a keresztszelvénylapokat. Hogy ne írja felül az oktatóanyag rajzát, mentse azt egy másik helyre.

2. Kattintson a Mentés másként gombra.
3. A Rajz mentése másként párbeszédpanelen navigáljon a Civil oktatóanyagok adatainak mappájához. Kattintson a Mentés gombra.

Keresztszelvénylapok létrehozása

1. Kattintson a Kimenet lap Helyszínrajzkészítés panel Keresztszelvénylapok létrehozása parancsra.
2. A Keresztszelvénylapok létrehozása párbeszédpanelen adja meg a következő alapvető paramétereket:
   • Nyomvonal kiválasztása: Centerline (1)
   • Mintavonalcsoport neve: SLG-1
   • Keresztszelvénynézet-csoport kiválasztása: Keresztszelvénynézet-csoport - 1
3. A Tervezés beállításai területen kattintson a gombra.

   A Névsablon párbeszédpanelen meghatározhatja az egyes elrendezések alapértelmezett nevét. Ebben a gyakorlatban elfogadhatja az alapértelmezett elrendezés névsablont.

4. Kattintson a Mégse gombra.
5. A Keresztszelvénylapok létrehozása párbeszédpanel Lapkészlet területén biztosítsa, hogy be legyen jelölve az Új lapkészlet beállítás.
6. A Lapkészlet tárolási helye területen kattintson a gombra.
7. A Lapkészlet könyvtár tallózása párbeszédpanelen navigáljon a Civil oktatóanyagok adatainak mappájához. Kattintson a Megnyitás gombra.
8. Kattintson a Lapok létrehozása gombra.
9. Amikor a rendszer értesíti a rajz mentéséről, kattintson az OK gombra.

   A rajz mentésekor a program a következő feladatokat végzi el:

   • Létrejönnek az elrendezések.
   • Létrejön egy lapkészlet-adatbázis.
   • Megnyílik a Lapkészletkezelő ablak.
Megjegyzés: Ha megjelenik az Elrendezés kiválasztása lapsablonként párbeszédpanel, akkor kattintson a(z) elemre, és keresse ki a helyi Template\Plan Production mappát. Ezután válassza ki a Civil 3D (Imperial) Section.dwt fájlt. Válassza ki az egyik elrendezést a felsoroltak közül, majd kattintson az OK gombra.

A keresztszelvénylapok megvizsgálása

A lapok a létrehozásukkor a Lapkészletkezelő ablakban jelennek meg.

1. A Lapkészletkezelő ablak Keresztszelvénynézet-csoport - 1 területén kattintson kétszer az első bejegyzésre.
2. Jelölje ki a négyszögletes keresztszelvénynézet határvonalat. Kattintson a jobb gombbal. Válassza a Tulajdonságok menüpontot.
   Megjegyzés:

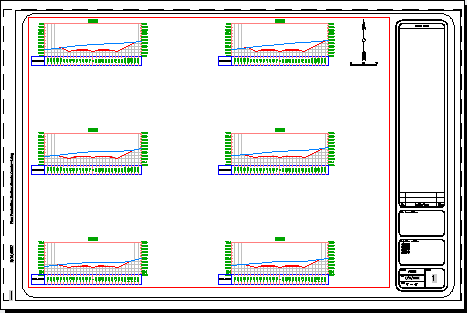

   A következő képen a keresztszelvénynézet határvonala vörös.



   A Tulajdonságok ablak Egyéb területén figyelje meg a Szabványos lépték tulajdonságot. Ennek az értéknek meg kell felelnie a forrásrajz rajzléptékének.

3. Zárja be a Tulajdonságok ablakot.
4. A rajz alján kattintson a Modell lapra.

Keresztszelvénynézet módosítása

1. Közelítsen rá az első keresztszelvénynézetre, amely a bal szélső keresztszelvénylap bal alsó sarkában található.
2. A keresztszelvénynézet bal oldalán válassza ki az eltolás és magasság feliratot.
3. Kattintson a fogóra. Húzza fel és jobbra a fogót. Kattintson a felirat elhelyezéséhez.
4. Ismételje meg a 2. és 3. lépést a keresztszelvénynézet jobb oldalán lévő eltolás és magasság felirat mozgatásához.
5. A rajz alján kattintson a Keresztszelvénylap - (1) fülre.
6. Közelítsen rá az első keresztszelvénynézetre, amely az elrendezés bal alsó sarkában található.

   A program alkalmazza a keresztszelvénynézetre a felirat módosításait. A modell dinamikusan kapcsolódik a keresztszelvénynézetlapokhoz.
