Oktatóanyag: Egyszerű hossz-szelvények tervezése

Ebben az oktatóanyagban egy egyszerű meglévő terepet és a tervezett hossz-szelvényeket hozhatja létre egy nyomvonalhoz.

A program kiemel egy meglévő terep hossz-szelvényt a felületből, és megmutatja, hogyan változik a szintmagasság egy vízszintes nyomvonal mentén. Az elrendezési hossz-szelvény egy tervezett objektum, amely az építéshez javasolt rézsűket és szintmagasságokat mutatja. A hossz-szelvények egy hossz-szelvény nézet nevű, feliratokkal ellátott hálón jelennek meg.

Egy terep hossz-szelvény és egy hossz-szelvény nézet megjelenítése

1. Nyissa meg a Profile-1.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.

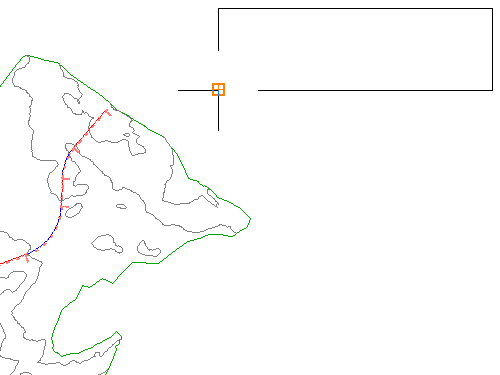

   Ez a rajz egy meglévő terepfelületet, egy út tengelyét jelző nyomvonalat és egy metsző út tengelyét jelző vonalláncot tartalmaz. A helyszín északkeleti sarkában lévő téglalapot segédként használhatja a hossz-szelvény nézet létrehozásához.

2. Kattintson az Alap lap Terv létrehozása panel Hossz-szelvény legördülő lista Felület hossz-szelvényének létrehozása parancsra.
3. A Hossz-szelvény létrehozás felületből párbeszédpanelen kattintson a Hozzáadás gombra.
   Megjegyzés:

   Ebben a gyakorlatban csak a First Street nyomvonal és az EG felület jelölhető ki, és alapértelmezés szerint ki is vannak jelölve.

4. Kattintson a Berajzolás a hossz-szelvénybe gombra.
5. A Hossz-szelvény nézet létrehozása varázslóban kattintson a Létrehozás gombra.
6. A rajzban kattintson a négyszögletes helyőrző bal alsó sarkára.

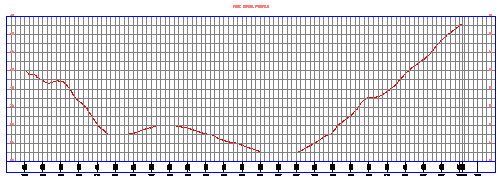

   Megjelenik a First Street hossz-szelvény nézete, és tartalmazza a meglévő terep (EG) felületet ábrázoló szaggatott hossz-szelvényt. A bal és a jobb oldal magasságokat feliratoz. Az alsó a szelvényeket feliratozza.



Elrendezési hossz-szelvény létrehozása

1. Kattintson az Alap lap Fóliák panel Fólia legördülő listára. Kattintson a _PROF-ROAD-FGCL-PL fólia melletti gombra.

   A hossz-szelvény nézetben lévő köröket használhatja az elrendezési hossz-szelvény megrajzolásához.

2. Kattintson az Alap lap Terv létrehozása panel Hossz-szelvény legördülő lista HosszHossz-szelvénykészítő eszközök elemre.
3. Válassza ki a létrehozott hossz-szelvény nézetet.
4. A Hossz-szelvény létrehozása - Új rajzolása párbeszédpanelen adja meg a következő paramétereket:
   • Név: Finished Grade Centerline - First Street
   • Hossz-szelvény stílusa: Tervezési hossz-szelvény
   • Hossz-szelvény feliratkészlet: Teljes feliratkészlet
   Kattintson az OK gombra.

   Megjelenik a Hossz-szelvény tervezési eszközök eszköztár. Ezzel az eszköztárral elrendezhet egy pálya hossz-szelvényt a magassági sarokpontok (MSP), vagy a kényszeralapú érintő- és ívelemek használatával. Ebben a gyakorlatban adott pontokon hozhat létre MSP-ket. Az érintők az MSP-k között, az ívek az egyes MSP-ken jönnek létre.

5. A Hossz-szelvény tervezési eszközök eszköztár Érintők rajzolása listájában válassza az Érintők rajzolása - ívekkel lehetőséget.

   A parancssor egy kezdőpont megadását kéri.

   Kezdőpont kijelölése előtt ellenőrizze, hogy a Tárgyraszter (TRASZTER) funkció be van-e kapcsolva, és a Végpont és Közép mód be van-e jelölve.

6. Az állapotsorban kattintson a jobb gombbal a Tárgyraszter elemre. Válassza a Beállítások menüpontot.
7. A Rajzolási beállítások párbeszédpanel Tárgyraszter lapján kattintson az Egyik sem gombra, majd válassza a Végpont és a Közép módot. Kattintson az OK gombra.
8. Balról jobbra haladva kattintson a kör középpontjaira az MSP-k elhelyezéséhez.
9. Az elrendezési hossz-szelvény befejezéséhez nyomja le az Enter billentyűt.

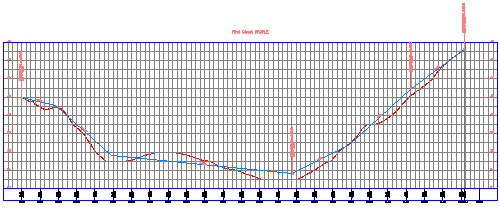

   A kék Finished Grade Centerline hossz-szelvény és feliratai megjelennek a hossz-szelvény nézetben.

10. Zárja be a Hossz-szelvény tervezési eszközök eszköztárat.
11. Kattintson az Alap lap Fóliák panel Fólia legördülő listára. Kattintson a PROF-ROAD-FGCL-PL fólia melletti gombra. A Fóliavezérlés listából való kilépéshez kattintson a rajzba.


Az oktatóanyagot a következő, Felület hossz-szelvényeinek használata című témakörrel folytathatja.
