5. gyakorlat: Körforgalom-tervezési szabványok és alapbeállítások használata

Ebben a gyakorlatban a geometriai paraméterek egy csoportját mentheti alapbeállításként, amelyeket gyorsan alkalmazhat a körforgalomra.

Az alapbeállítások egy tervezési szabványokat tartalmazó fájlban vannak mentve, amelyek tartalmát a gyakorlat végén vizsgálhatja meg.

Kiindulási vonal körforgalom kiválasztása

  1. Nyissa meg a Roundabout-Preset.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
  2. Kattintson a Módosítás lap Tervezés panel Csomópont elemre.
  3. Kattintson a Csomópont lap Körforgalom módosítása panelKörforgalom szerkesztése elemre.

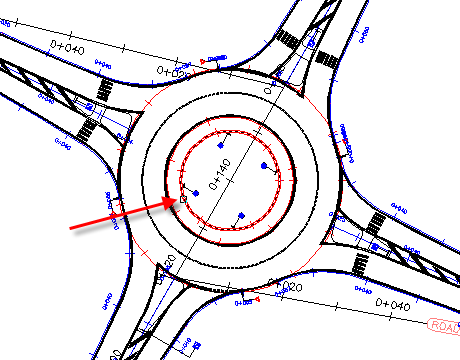

  4. Kattintson a Roundabout_ISLAND nyomvonalra.

Körpálya alapbeállításainak meghatározása

  1. A Körforgalom létrehozása - Körpálya párbeszédpanel Importálandó előre megadott paraméterek területén kattintson a gombra.
  2. Az Alapbeállítás - Hozzáadás párbeszédpanel Alapbeállítás neve területén írja be a R = 40 értéket.
  3. A Körforgalom paraméterei területen adja meg a következő paramétereket:
    • Külső sugár: 40
    • Körpálya szélessége: 10
    • Védőszegély szélessége: 3
  4. Az Útburkolati jelek paraméterei területen adja meg a következő paramétereket:
    • Külső távolság: 0.5
    • Belső távolság: 0.5
    • Útburkolati jelek vonalvastagsága: 0.3
    • Felfestendő sávok száma: 3
    • Sávjelölő vastagsága: 0.2
    • Sávjelölő vonaltípusa: DASHED
  5. Kattintson az OK gombra.
    Megjegyzés:

    A Körforgalom létrehozása - Körpálya párbeszédpanel Rajzszabvány területén lévő Körforgalom-rajzszabvány fájl az az xml-fájl, amelyben az alapbeállítások tárolva vannak. A gyakorlat végén megvizsgálhatja ezen fájl tartalmát.

  6. Kattintson a Tovább gombra a párbeszédpanel alján.

Kapcsolódó út alapbeállítások meghatározása

  1. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanel Importálandó előre megadott paraméterek területén kattintson a gombra.
  2. Az Alapbeállítás - Hozzáadás párbeszédpanel Alapbeállítás neve területén írja be a R = 40 értéket.
  3. A Kapcsolódó út paraméterei területen adja meg a következő paramétereket:
    • Kilépési útszélesség: 5
    • Kilépési sugár: 25
    • Kilépő szélesítés hossza: 80
    • Kilépési szélesítés típusa: Vonal
    • Kezdeti szélesség: 4.5
    • Belépési útszélesség: 4.5
    • Belépési sugár: 20
    • Belépő szélesítés hossza: 80
    • Belépési szélesítés típusa: Vonal
    • Szélesség a kapcsolódásnál: 4.25
  4. Kattintson az OK gombra.
  5. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanelen kattintson az Alkalmazás az összesre gombra.
  6. Kattintson a Tovább gombra a párbeszédpanel alján.

Szigetek alapbeállításainak meghatározása

  1. A Körforgalom létrehozása - Szigetek párbeszédpanel Importálandó előre megadott paraméterek területén kattintson a gombra.
  2. Az Alapbeállítás - Hozzáadás párbeszédpanel Alapbeállítás neve területén írja be a R = 40 értéket.
  3. A Konstrukciós háromszög paraméterei területen adja meg a következő paramétereket:
    • Hossz: 60
    • Alap: 4.5
  4. Az Elválasztó sziget paraméterei területen adja meg a következő paramétereket:
    • Gyalogátkelő biztosítása (hossz): 3
    • Kilépési lekerekítés: 1
    • Távolság a körívtől a kilépésnél: 1
    • Távolság a kilépésnél: 0.5
    • Távolság az indításnál: 0.3
    • Csúcs lekerekítése: 0.25
    • Sziget teljes hossza: 15
    • Sziget alapjának hossza: 8
    • Lekerekítés a belépésnél: 1
    • Távolság a körívtől a belépésnél: 0.5
    • Távolság a belépésnél: 0.5
    • Távolság a kapcsolódásnál: 1
    • Lekerekítés a gyalogátkelőnél: 0.5
  5. Kattintson az OK gombra.
  6. A Körforgalom létrehozása - Szigetek párbeszédpanelen kattintson az Alkalmazás az összesre gombra.
  7. Kattintson a Tovább gombra a párbeszédpanel alján. Kattintson a Befejezés gombra.

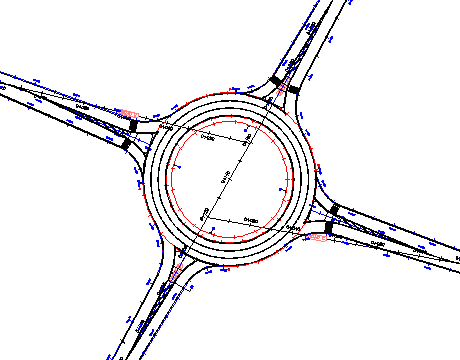

    A körforgalom frissül, hogy tükrözze az alapbeállításhoz meghatározott paramétereket. Amikor másik körforgalmat hoz létre, elérhetők lesznek a meghatározott alapbeállítások.

A körforgalom tervezési szabványait tartalmazó fájl megvizsgálása

  1. A Windows Intézőben keresse meg a Data\Corridor Design Standards\Metric mappa helyét. Nyissa meg az Autodesk Civil 3D Metric Roundabouts Presets.xml fájlt az alapértelmezett internetböngészőjével.
  2. A RoundaboutPresetsStandardPresetsUS standardType=”EN-US” területen vizsgálja meg a következő blokkok tartalmát:
    • RoundaboutPreset name=”R = 40”
    • ApproachPreset name=”R = 40”
    • IslandsPreset name=”R = 40”

    Ezek a blokkok tartalmazzák a gyakorlatban korábban meghatározott paramétereket. Ha ismeri az XML-kódot, szerkesztheti ezt a fájlt közvetlenül, így az AutoCAD Civil 3D Alapbeállítás - Hozzáadás párbeszédpanelje nélkül adhat hozzá alapbeállításokat.

  3. Zárja be a Windows Intézőt és az internetböngészőjét.

Alapbeállítás szerkesztése

  1. Kattintson a Csomópont lap Körforgalom módosítása panelKörforgalom szerkesztése elemre.

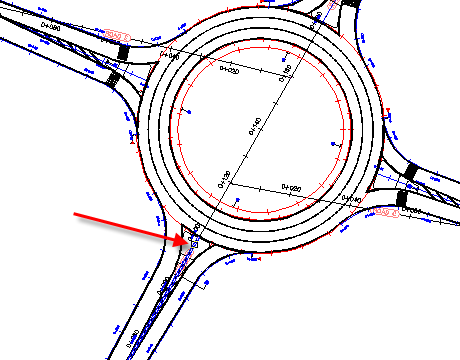

  2. Kattintson az Approach_SN nyomvonalra.
  3. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanel Importálandó előre megadott paraméterek területén válassza az R = 40 elemet. Kattintson a gombra.
  4. Az Alapbeállítás - Szerkesztés párbeszédpanel Kapcsolódó út paraméterei területén módosítsa a következő paramétereket:
    • Belépési útszélesség: 9
    • Belépési szélesítés típusa: Ív
  5. Kattintson az OK gombra.
  6. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanel tetején lévő legördülő listában válassza a Dél-északi kapcsolódó út (1) elemet.
  7. Az Importálandó előre megadott paraméterek területen válassza az R = 40 elemet.
  8. Kattintson kétszer a Következő gombra a párbeszédpanel alján. Kattintson a Befejezés gombra.

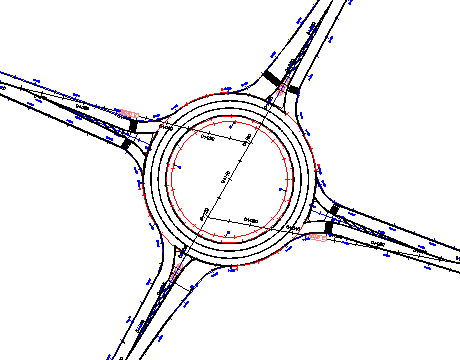

    Frissülnek a körforgalom északi és déli részén lévő kapcsolódó utak, hogy tükrözzék a frissített alapbeállítást. Ez a többi kapcsolódó útra nincs hatással, mert ezekre nem alkalmazta az új alapbeállítást.

Alapbeállítás törlése

  1. Kattintson a Csomópont lap Körforgalom módosítása panelKörforgalom szerkesztése elemre.
  2. Kattintson az Approach_SN nyomvonalra.
  3. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanel Importálandó előre megadott paraméterek területén válassza az R = 40 elemet. Kattintson a gombra.

    A program eltávolítja a listából az alapbeállítást.

  4. Az Importálandó előre megadott paraméterek területen válassza az RG = 12 elemet. Kattintson a gombra.

    Az alapbeállítás nem törölhető, mert az AutoCAD Civil 3D program része. Csak a felhasználói alapbeállítások szerkeszthetők vagy törölhetők.

  5. Kattintson az OK gombra.
  6. A Körforgalom létrehozása - Kapcsolódó utak párbeszédpanelen kattintson a Mégse gombra.
Szülőtéma: Oktatóanyag: A körforgalmak használata
