1. gyakorlat: Objektum vetítése keresztszelvénynézetbe

Ebben a gyakorlatban többnézetű blokkokat és 3D vonalláncokat vetíthet helyszínrajzi nézetből keresztszelvénynézetekre.

Különböző AutoCAD és AutoCAD Civil 3D objektumok vetíthetők a keresztszelvénynézetekre. De a lineáris objektumok, például a 3D vonalláncok és vezérlővonalak olyan jelölőként jelennek meg, amely jelzi az objektum és a mintavonal kereszteződési pontját a helyszínrajzi nézetben.

Objektumok vetítése több keresztszelvénynézetbe

1. Nyissa meg a Section-Project-Objects.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Egy javasolt nyomterv és a keresztszelvénynézetek sorozata jelenik meg a rajz két nézetablakában. A nyomterv mentén több más objektum is látható:

   • A nyomterv két oldalán lévő vörös vonalláncok jelzik a nyomterv kisajátítási határvonalát.
   • A nyomterv jobb oldalán lévő kék vonallánc egy kerítést jelez.
   • Segédpólusokat jelző AutoCAD blokkok jelennek meg a nyomterv jobb oldalán.
   • Fasort jelző többnézetű blokkok jelennek meg a nyomterv bal oldalán.
2. Kattintson az Alap lap Hossz- és keresztszelvénynézetek panel Keresztszelvénynézetek legördülő menü Objektumok vetítése több keresztszelvénynézetbe elemre.
3. A felső nézetablakban válassza ki az egyik keresztszelvénynézetet.

   Megjelenik az Objektumok vetítése több keresztszelvénynézetbe párbeszédpanel. A Vetítési szabályok területen meghatározhatja a vetíteni kívánt nem lineáris objektumok szomszédságának területét.

4. A Vetítési szabályok területen válassza a Távolsággal elemet.

   Ez a beállítás meghatározza, hogy a mintavonal előtt vagy után adott távolságra található objektumok vannak vetítve.

5. A Távolság előtte és a Távolság utána mezőbe írja be az 50 értéket.
6. A táblázat Név területén törölje az összes jelölőnégyzetet a Blokkok és a 3D vonalláncok jelölőnégyzetek kivételével.
7. A Blokkok sorban adja meg a következő paramétereket:
   • Stílus: Projection Without Exaggeration
   • Szintmagasság beállításai: Felület Corridor - (1) Surface - (1)
   • Feliratstílus: Távolság és magasság
8. A Blokkok és a 3D vonalláncok sorban adja meg a következő paramétereket:
   • Stílus: Projection Without Exaggeration
   • Szintmagasság beállításai: FelületEG
   • Feliratstílus: Távolság és magasság
9. Kattintson az OK gombra.

   A 3D vonalláncok megjelennek a keresztszelvénynézetekben. A feliratok feliratozzák azt az eltolást és magasságot, amelyen az objektumok vetítve vannak.


10. Az alsó nézetablakban közelítsen rá a 7+00.00 és 13+00.00 szelvények között lévő területre.

    Az SL-07, SL-08, SL-12 és SL-13 mintavonalaknál vizsgálja meg a segédpólus blokkok szomszédságát. 50 láb távolságot határozott meg a vetítés távolságaként, ami azt jelenti, hogy a mintavonaltól 50 lábon belül lévő megadott objektumok vannak vetítve.

    A felső nézetablakban figyelje meg, hogy nem jelenik meg egy segédpólus blokk a 13+00.00 keresztszelvénynézetben. Ez a keresztszelvénynézet nem jelenít meg segédpólus blokkot, mert nem jelenik meg blokk 50 lábbal a mintavonal előtt vagy után.

Objektumok vetítése egyetlen keresztszelvénynézetbe

1. A felső nézetablakban addig húzza és közelítsen, amíg nem látja a 13+00.00 szakaszt.
2. Kattintson az Alap lap Hossz- és keresztszelvénynézetek panel Keresztszelvénynézetek legördülő menü Objektumok vetítése a keresztszelvénynézetbe elemre.
3. Az alsó nézetablakban válassza ki a 13+00 szelvénynél lévő fát jelző többnézetű blokkot.

4. Nyomja le az Enter billentyűt.
5. A felső nézetablakban kattintson a 13+00 keresztszelvénynézetre.
6. Az Objektumok vetítése a keresztszelvénynézetbe párbeszédpanelen kattintson a <Mind beállítása> gombra minden oszlopban, a következő paraméterek meghatározásához:
   • Stílus: Projection Without Exaggeration
   • Szintmagasság beállításai: FelületEG
   • Feliratstílus: Távolság és magasság
7. Kattintson az OK gombra.

   A blokk megjelenik a keresztszelvénynézeten.



Vetített objektum magasságának szerkesztése

A következő lépésekben módosíthatja a fa és a kerítés jelölő magasságát, hogy tükrözzék a nyomtervfelület magasságát.

1. A felső nézetablakban kattintson a kerítés magasságát tükröző jelölőre.

   Amikor kijelöli a jelölőt a keresztszelvénynézetben, figyelje meg, hogy ki van emelve a kék 3D vonallánc helyszínrajzi nézetben.

2. Kattintson a fogóra. Húzza le a fogót a 3D vonallánc magasságának módosításához.


   Amikor kattint a fogó elhelyezéséhez, a program értesíti, hogy a vonallánc magasság beállítása kézire módosul. Ezzel a beállítással meghatározhatja az aktuális szelvénynél lévő objektum magasságát. A magasságérték az aktuális keresztszelvénynézetre van alkalmazva, de az érték nincs hatással az objektumra helyszínrajzi nézetben.

3. A feladat párbeszédpanelen kattintson a Nem gombra.
4. Nyomja le az Esc billentyűt.
5. Válassza a 13+00 keresztszelvénynézetet. Kattintson a jobb gombbal. Válassza a Keresztszelvénynézet tulajdonságai menüpontot.

   A Keresztszelvénynézet tulajdonságai párbeszédpanelen megjelenik a Vetítések lap. Ezen lap vezérlőivel módosíthatja az objektumok keresztszelvénynézetre vetítésekor használt paramétereket.

   Megjegyzés:

   A többi AutoCAD Civil 3D felirathoz hasonlóan a feliratparaméterek a kívánt felirat kijelölésével, majd a szalag Feliratok környezetfüggő lapjának használatával módosíthatók.

6. A Keresztszelvénynézet tulajdonságai párbeszédpanel Vetítések lapján a 3D vonalláncok jelölje ki a 3D vonallánc - 23 sort.

   A sor kijelölésekor figyelje meg, hogy a megfelelő objektum ki van jelölve helyszínrajzi és keresztszelvénynézetben is.

7. A Szintmagasság beállítások oszlopban módosítsa az értéket FelületCorridor - (1) Surface - (1) értékre.
8. Ismételje meg a 6. és 7. lépést és módosítsa a Többnézetű blokkokEastern White Pine- 21 szintmagasságát Corridor - (1) Surface - (1) elemre hivatkozzon.
9. Kattintson az OK gombra.

   A keresztszelvénynézetben figyelje meg, hogy a kerítés jelölő és a fa most a nyomterv felületmagasságán van.



Más szelvényen lévő objektum vetítése

1. Az alsó nézetablakot húzza addig, amíg nem látja az SL-3 és SL-8 mintavonalakat.
2. Kattintson az Alap lap Hossz- és keresztszelvénynézetek panel Keresztszelvénynézetek legördülő menü Objektumok vetítése a keresztszelvénynézetbe elemre.
3. Az alsó nézetablakban válassza ki az SL-3 és SL-8 fákat jelző blokkokat.
4. Nyomja le az Enter billentyűt.
5. A felső nézetablakban kattintson a 13+00 keresztszelvénynézetre.
6. Az Objektumok vetítése a keresztszelvénynézetbe párbeszédpanelen kattintson a <Mind beállítása> gombra minden oszlopban, a következő paraméterek meghatározásához:
   • Stílus: Projection Without Exaggeration
   • Szintmagasság beállításai: Felület Corridor - (1) Surface - (1)
   • Feliratstílus: Távolság és magasság
7. Kattintson az OK gombra.

   A fa megjelenik a keresztszelvénynézeten. Két dolog egyértelmű:

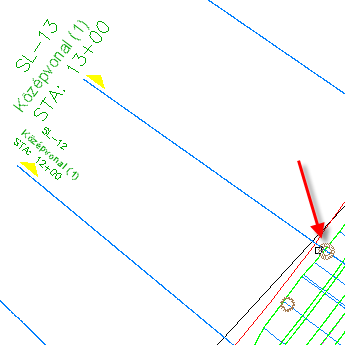

   • Csak az egyik blokk van a keresztszelvénynézetre vetítve. A helyszínen lévő objektumok csak akkor vetíthetők keresztszelvénynézetre, ha az objektum a merőleges mintavételi szélességbe esik a megadott mintavonalnál. Az SL-3 mintavonal nincs a keresztszelvénynézetbe vetítve, mert a blokk eltolási értéke nagyobb, mint az SL-13 által körülvett merőleges sáv. A következő képen a fekete, szaggatott vonalak az SL-13 mintavonalnál lévő mintavonal terjedelmeket ábrázolják.

   • Az SL-8 mintavonal blokkja olyan magasságon látható, amely a felületnél magasabbnak tűnik. A blokk azon a felületmagasságon van vetítve, ahol jelenleg található, és nem az aktuális mintavonal felületmagasságán. De a feliraton megjelenő eltolási érték az objektum aktuális mintavonalnál mért eltolási értékét tükrözi.


További lehetőségek: Vizsgálja meg a vetített objektumok elérhető beállításait. A vetített objektumstílusok az Eszköztár Beállítások lapján az ÁltalánosTöbbcélú stílusokVetítésstílusok gyűjteményben találhatók. A vetített objektumok feliratstílusai az Eszköztár Beállítások lapján a KeresztszelvénynézetFeliratstílusokVetítés gyűjteményben találhatók.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Keresztszelvénynézet esésfeliratának hozzáadása részre.
