Ebben a feladatban egy pont felhasználói tulajdonságait megjelenítő felirat stílusát hozhatja létre.
Ez a gyakorlat az 1. gyakorlat: Felhasználói tulajdonságok létrehozása rész folytatása.
Felhasználói tulajdonságokkal kapcsolatos információkat tartalmazó feliratstílus létrehozása
- Nyissa meg a Points-4b.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
- Az Eszköztár Beállítások lapján bontsa ki a Pont gyűjteményt. Bontsa ki a Feliratstílusok gyűjteményt.
- A Feliratstílusok elem alatt kattintson a jobb gombbal a Szabvány elemre. Kattintson a menüpontra.
- A Feliratstílus-tervező Információ lapján a Név mezőbe billentyűzze be a Manhole UDP kifejezést.
- Az Elrendezés lap jobb felső részén található Előnézet listából válassza ki a Pontfeliratstílus elemet.
Ekkor megjelennek a pontfeliratstílus módosításai az Előnézet panelen.
- A
gombra kattintva hozzon létre egy szövegkomponenst a felirathoz. - Az új szövegkomponenshez adja meg a következő paramétereket:
- Név: Bemenő folyásfenék
- Horgonykomponens: Pont leírása
- Horgonypont: Alul balra
- Szöveg igazítása: Felül balra
- A Szöveg területen a Tartalom sorban kattintson az alapértelmezett értékre. Kattintson a
gombra. - A Szövegkomponens szerkesztő - Tartalom párbeszédpanel Tulajdonságok lapján adja meg a következő paramétereket:
- Tulajdonságok: MH_Pipe In Invert
- Pontosság: 0.01
- Kattintson a
gombra. - A szövegszerkesztő ablakban törölje a „Feliratszöveg” szöveget a feliratról. Billentyűzze be az Invert In: karakterláncot a tulajdonság mező elé, amely szögletes zárójelek (<>) között van. A szerkesztőben a következő szöveg szerepeljen:
- Kattintson az OK gombra.
-

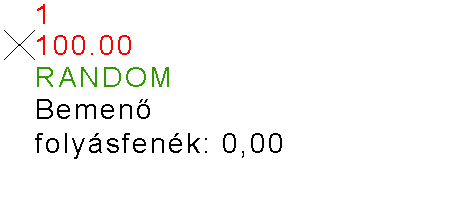

Az előnézet ablaktáblán a feliratnak a következőképp kell megjelennie:
- Kattintson az OK gombra.
Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Felhasználói tulajdonságok hozzárendelése pontokhoz részre.
