Ez az oktatóanyag összetett térfogatfelület létrehozását egy alap- és egy viszonyítási felületből, és azután összetett térfogatszámítások végrehajtását mutatja be.
A térfogatfelület hasonlít más felületobjektumokhoz, így megjeleníthet rajta bevágási és kitöltési szintvonalakat, bevágási és kitöltési pontokat, hozzájuk adhat feliratokat, és hozzáadhatja őket egy projekthez. A bevágás, töltés és nettó térfogatok olyan tulajdonságok, melyek a Felülettulajdonságok kijelölésével tekinthetők meg.
Az összetett térfogat módszer a két felületből származó pontokat használja, továbbá bármely olyan helyet, ahol a két felület közötti háromszög élek metszik egymást. A bevágás, töltés és nettó térfogatok két felület magasságkülönbségei alapján számítódnak.

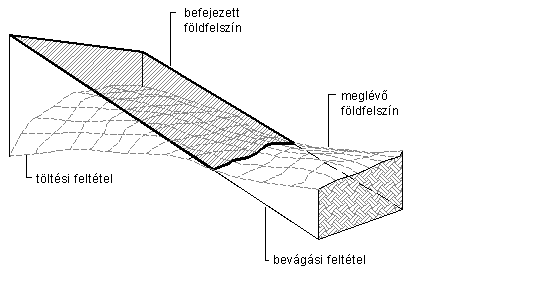

Bevágás és töltés feltételei
Összetett térfogatfelület létrehozásának és a térfogatszámítás elvégzésének bemutatásához tekintse meg az alábbi videót:
|
Számítsa ki egy helyszín bevágási és töltési térfogatait, és figyelje meg, ahogy a számítások dinamikusan változnak a felület módosításakor. |
00:04:30
Hanggal
