4. gyakorlat: A nyomterv újraépítése és az eredmények megvizsgálása

Ebben a gyakorlatban visszaállíthatja a nyomtervcélokat, újraépítheti a nyomtervet, majd megvizsgálhatja, milyen hatással van a feltételes alkotóelem a nyomtervmodellre.

Ez a gyakorlat a 3. gyakorlat: Feltételes alkotóelem-tulajdonságok beállítása rész folytatása.

Célok beállítása és a nyomterv újraépítése

1. Nyissa meg az Assembly-2c.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz tartalmazza az előző három gyakorlatban tervezett nyomterv mintakeresztszelvényt.

2. Kattintson a rajzban a Nyomterv - (1) nyomtervre.
3. Kattintson a Nyomterv lap Nyomterv módosítása panelen a Nyomterv tulajdonságai legördülő menüben a Nyomterv tulajdonságaielemre.
4. A Nyomterv tulajdonságai párbeszédpanel Paraméterek lapján kattintson a Minden cél beállítása elemre.
5. A Célhozzárendelés párbeszédpanel Objektumnév oszlopában kattintson a <Kattintson ide az összes beállításához> cellára.
6. A Felület kijelölése párbeszédpanelen kattintson az Existing Ground elemre.
7. Kattintson háromszor az OK gombra a párbeszédpanelek bezárásához és a nyomterv újraépítéséhez.

Az újraépített nyomterv megvizsgálása

1. A Nyomterv-keresztszelvény megtekintése/szerkesztése eszközök eszköztáron kattintson a gombra, hogy visszatérjen a 0+00 szelvényre.

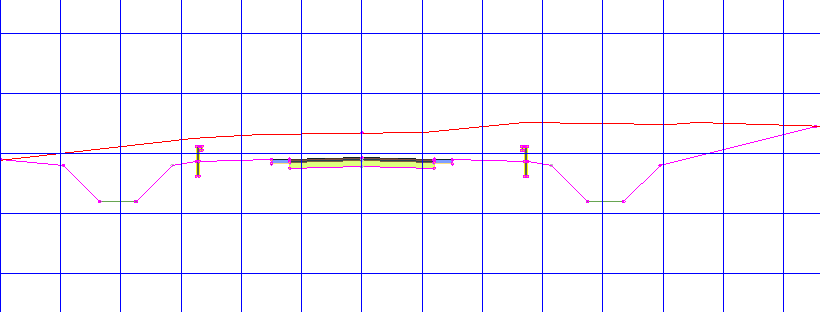

   Az első néhány szelvénynél a nyomterv egy viszonylag mély töltési feltételben található. A 2. gyakorlat: Feltételes alkotóelemek hozzáadása nyomterv mintakeresztszelvényhez részben hozzárendelt egy KörömvonalFöldpadka alkotóelemet egy Töltés 5,00: 1000,00 feltételes alkotóelemhez. Ezen a szelvényen a töltési feltétel 5.0001’ értéknél nagyobb, ezért a KörömvonalFöldpadka alkotóelem van alkalmazva.


2. Kattintson nyolcszor a gombra, hogy a 2+00 szelvényre lépjen.

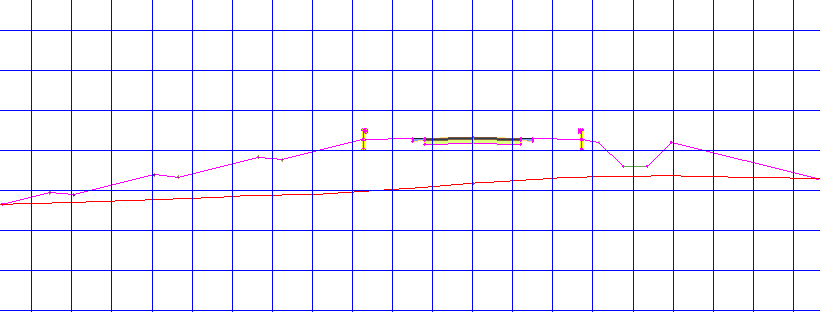

   A 2+00 szelvénytől kezdve a nyomterv egy bevágási feltételbe lép. Ezen a szelvényen a vágás 5.0000’ értéknél kevesebb, ezért a DaylightOffsetToSurface alkotóelem van alkalmazva az árok után.


3. Kattintson ismét a gombra.

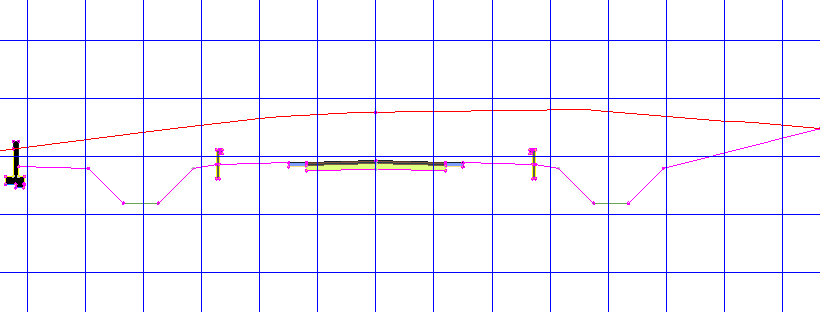

   A 2+25 szelvénytől kezdve a bevágás feltétel 5.0001’ értéknél nagyobb. Ahogy meghatározta, a DaylightWidthSlope és a RetainWallVertical alkotóelemek vannak alkalmazva az árok után.


4. A gombok segítségével vizsgálja meg a nyomterv mentén érvényesülő bevágás és töltés feltételeket.

További lehetőségek: Alkalmazza a tanultakat a nyomterv mintakeresztszelvény jobb oldalára is. Használja a körömvonal-alkotóelemek más kombinációját a FeltételesBevágásVagyTöltés alkotóelemmel, és vizsgálja meg az eredményeket.

Az oktatóanyagot a következő, Nyomterv mintakeresztszelvények mentése és megosztása című témakörrel folytathatja.
