Ebben a gyakorlatban a rajzablakot konfigurálja az elnevezett nézetek és nézetablakok használatával.
A rajzterület felosztása külön nézetablakokra
- Nyissa meg az Intro-2.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
Ez a rajz tartalmaz egy terepfelületet, több nyomvonalat és több hossz-szelvény nézetet, terep- és elrendezési hossz-szelvényekkel.
- Kattintson a Nézet lap

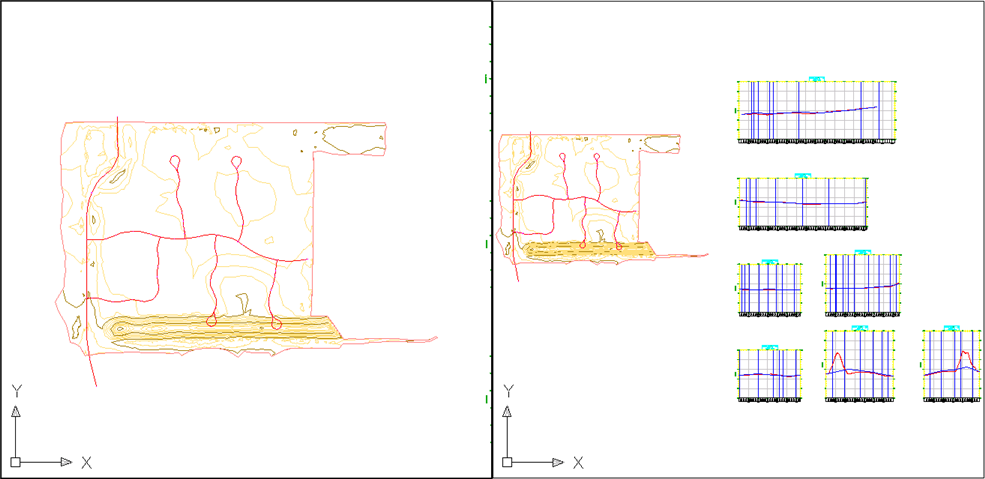

Nézetablakok Nézetablak konfigurációs lista Kettő: Függőleges panelelemre. Két nézetablak jelenik meg. Mindkét nézetablak külön ablakban található, amelyekben eltolhatja és felnagyíthatja a rajz különböző nézeteit. Létrehozhat egyéni nézetablak beállításokat, és mentheti azokat későbbi használatra.
- Kattintson az egyes nézetablakokba.
Figyelje meg, hogy egy nézetablakra kattintva a határvonala sötétté válik, jelezve, hogy melyik az aktív nézetablak. Kattintson a bal oldali nézetablakra annak aktiválásához.
- A parancssorba írja be: ZE.
A bal oldali nézetablakban megjelennek a felület- és hossz-szelvény nézetek.
Mentett rajznézet alkalmazása
- Kattintson a bal oldali nézetablakra annak aktiválásához.
- Kattintson a lap panel elemre.
Az EG felület terjedelme megjelenik a bal oldali nézetablakban.
Három nézet jött létre a rajzban. Minden elnevezett nézet egy adott magasságból, elhelyezkedésből, irányból és fóliaállapotból áll. Az elnevezett nézetek egy rajzzal együtt vannak mentve és bármikor felhasználhatók. Amikor a rajz egy speciális nézetet jelenít meg, amelyhez vissza kíván térni, elmentheti elnevezett nézetként a lap
panel elemre kattintva.
Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Az objektum megjelenésének módosítása részre.
