3. gyakorlat: A nyomterv ábrázolása

Ebben a gyakorlatban vizualizálja a nyomtervet az AutoCAD Civil 3D renderelés és sraffozás szolgáltatásainak használatával.

Egy peremvonal renderelésének végrehajtásához az szükséges, hogy egy AutoCAD renderelési anyagot rendeljen minden megfelelő alkotóelem-kapcsolódáshoz. A renderelés a nyomterv valósághű képét hozza létre, amely képernyőn való bemutatókhoz hasznos.

A sraffozás nyomterven való alkalmazásához szükség van egy anyagterület kitöltési stílus használatára minden megfelelő alkotóelem-kapcsolódáshoz. A sraffozás egy kevésbé valósághű képet készít mint a renderelés, de a sraffozás könnyebben nyomtatható az AutoCAD segítségével.

Ez a gyakorlat a 2. gyakorlat: Nyomterv-felületperemek létrehozása rész folytatása.

3D renderelési anyagok alkalmazása nyomtervhez

1. Nyissa meg a Corridor-5c.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Válassza ki a nyomtervet a rajzból.
   Tipp:

   Ha nehezen boldogul a nyomterv kiválasztásával a rajzban, válassza az Eszköztár elemet a Kereső lapon. Bontsa ki a Nyomtervek gyűjteményt. Kattintson a jobb gombbal a nyomterv nevére, és kattintson a Kiválasztás menüpontra.

   Először renderanyagokat alkalmaz a nyomterv kapcsolódási kódjaira.

3. Kattintson a Nyomterv lap Nyomterv módosítása panel legördülő lista Kódkészletstílus szerkesztése elemre.
4. A Kódkészletek szerkesztése párbeszédpanel Kódkészlet stílusa területén győződjön meg arról, hogy az Összes kód lehetőség van kiválasztva.

   A Renderelési anyag oszlopban figyelje meg azokhoz a csatolásokhoz beállított anyagokat, amelyeket az alkotóelemek tartalmaznak az aktuális nyomtervhez. Ezek az anyagok jelennek meg mindegyik csatolásnál a nyomtervmodell renderelésekor:

   • Daylight_Cut: Sitework.Planting.Grass.Short
   • Daylight_Fill: Sitework.Planting.Grass.Short
   • Ditch: Sitework.Planting.Grass.Thick
   • Gravel: Sitework.Planting.Gravel.Mixed
   • Median: Sitework.Planting.Grass.Short
   • Pave: Sitework.Paving - Surfacing.Asphalt
   • Slope_Link: Sitework.Planting.Grass.Short
5. Kattintson az OK gombra.

Nyomtervfelületek elrejtése és renderelése

1. Kattintson a Nézet lap Nézetek panel Elnevezett nézetek lista Corridor_3D View elemre.

   A program újrarajzolja a rajzot a nyomterv egy háromdimenziós képévé.

2. Az Eszköztár Kereső lapján bontsa ki a Felületek gyűjteményt.
3. Kattintson a jobb gombbal a Corridor - (1) Median felületre. Kattintson a Felület tulajdonságai elemre.
4. A Felülettulajdonságok párbeszédpanelen az Információ lapon változtassa a Felületstílus beállítást a Hide Surface stílusra. Kattintson az OK gombra.

   A Hide Surface stílus minden összetevője ki van kapcsolva, amely lehetővé teszi, hogy a program figyelmen kívül hagyja a felület renderelési anyagát. Az a renderelési módszer, amelyet ebben a gyakorlatban használ, olyan renderelési anyagokat használ, amelyeket az alkotóelem kapcsolási kódjaihoz, és nem magához a felülethez rendelt hozzá.

5. Kövesse a 2. és a 3. lépést a Hide Surface stílus alkalmazásához a Corridor - (1) Pave és a Corridor - (1) Top felületeken.
   Megjegyzés:

   A Corridor - (1) Datum felület már a Hide Surface stílust használja.

6. A parancssorba írja be a RENDER parancsot a nyomterv háromdimenziós rendereléséhez. A renderelés azokat a renderelési anyagokat használja, amelyeket az alkotóelem- kapcsolódásokhoz alkalmazott.


   Ezután a kétdimenziós sraffozási mintákat megtekintheti a nyomterven az alakstílusok megfelelő alkotóelem-kapcsolódásokhoz történő alkalmazásával.

2D sraffozás használata a nyomtervmodellhez

1. Kattintson a Nézet lap Nézetek panel Elnevezett nézetek lista Corridor_All elemre.

   A program újrarajzolja a rajzot helyszínrajzi nézetben.

2. Válassza ki a nyomtervet a rajzból.
3. Kattintson a Nyomterv lap Nyomterv módosítása panel legördülő lista Kódkészletstílus szerkesztése elemre.
4. A Kódkészletek szerkesztése párbeszédpanel Kódkészlet stílusa területén válassza az All Codes With Hatching lehetőséget.

   Az Anyagterület kitöltési stílusa oszlopban figyelje meg, hogy kitöltés került alkalmazásra az összes alkotóelem-kapcsolódáshoz, amelyet megvizsgált az előző eljárásban. Viszont figyelje meg azt is, hogy a Slope_Link elemhez nincs társítva Anyagterület kitöltési stílusa beállítás. A következő néhány lépésben egy stílust alkalmaz a kódkészlet stílus módosításával.

5. Válassza az Aktuális kiválasztás szerkesztése lehetőséget.
   Megjegyzés:

   A Kódkészlet stílusa párbeszédpanelt az Eszköztár ablakban, a Beállítások lapon is megnyithatja. Bontsa ki a következőt: ÁltalánosTöbbcélú stílusokKódkészlet stílusok. Kattintson a jobb gombbal a megfelelő kódkészlet-stílusra, majd kattintson a Szerkesztés menüpontra.

6. A Kódkészlet stílusa párbeszédpanel Kódok lapjának Kapcsolódás területén, a Slope_Link sorban, adja meg az Anyagterület kitöltési stílusa beállításhoz a Strip Hatch elemet.
7. Kattintson kétszer az OK gombra.

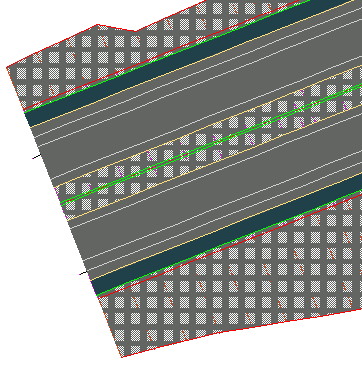

   Az anyagterület kitöltési stílusait a program alkalmazza a kétdimenziós nyomtervmodellre. Közelítsen rá a nyomterv elejére a sraffozási minták megvizsgálásához.
