1. gyakorlat: Adathivatkozás-mappa beállítása

Ebben a gyakorlatban beállíthat egy mappát, amely adathivatkozásokban használt objektumokat tárol.

Az adathivatkozás-mappa tartalmazza az összes forrásrajzot és adathivatkozás-objektumot a projektben.

A projektkezelési eszközök elérése a Keresőben

1. Nyissa meg a Project Management-1.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

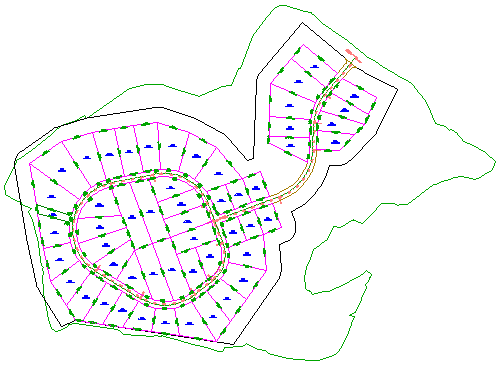

   A rajz meglévő talajfelületet, metsző úttengelyeket jelző nyomvonalakat és telekperemvonalakat jelző telek objektumokat tartalmaz. A következő gyakorlatokban adathivatkozásokat hozhat létre a rajzban lévő felületre és nyomvonalakra, majd egy új rajzban hivatkozhat ezekre.


2. Az Eszköztár Kereső lapján válassza a Fő nézet elemet.


A munkamappa beállítása

1. Kattintson a jobb gombbal az Adathivatkozások gyűjteményre. Válassza a Munkamappa beállítása menüpontot.

   A munkamappa az a szülőmappa, ahova a projektmappákat menti. Ebben a gyakorlatban megadhat egy mappát a merevlemezen munkamappaként.

2. A Tallózás a mappák között párbeszédpanelen navigáljon a Civil 3D projektek mappához . Kattintson az OK gombra.

Adathivatkozás projekt létrehozása

1. Kattintson a jobb gombbal az Adathivatkozások gyűjteményre. Kattintson az Új adathivatkozás-projektmappa gombra.
2. Az Új adathivatkozás-mappa párbeszédpanelen jelölje be a Projektsablon használata jelölőnégyzetet.
3. A Projektsablon mappája területen kattintson a gombra.
4. A Tallózás a mappák között párbeszédpanelen navigáljon a Civil 3D projektek mappához.
5. A Tallózás a mappák között párbeszédpanelen válassza a Civil 3D projektsablonok mappát. Kattintson az OK gombra.
6. Az Új adathivatkozás-mappa párbeszédpanelen adja meg a következő paramétereket:
   • Név: Tutorial Data Shortcuts Project
   • Projektsablon használata: Bejelölve
   • Projektsablon: válassza a _Sample Project elemet

   Figyelje meg, hogy az 5. lépésben megadott mappa megjelenik a Munkamappa mezőben.

7. Kattintson az OK gombra.
8. A Windows Intézőben navigáljon a következő Civil 3D projektek mappához. Vizsgálja meg a mappa szerkezetét a Tutorial Data Shortcuts Project mappában.

   A mappaszerkezet külön helyet biztosít az adathivatkozásoknak, a forrásrajzoknak és egyéb adatoknak. A következő gyakorlatban elmentheti a projektobjektumokat ezekbe a mappákba.

   Ez egy tipikus AutoCAD Civil 3D projektszerkezet. Az egyes mappák az építőmérnöki projektek tipikus dokumentumtípusainak tárolására szolgálnak.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Adathivatkozások létrehozása és exportálása részre.
