Ebben a gyakorlatban létrehozhat egy csőhálózatot egy meglévő vonalláncból. A csőhálózatok létrehozásának ezen módszerével szabványos AutoCAD rajzparancsokkal hozhat létre vonalláncot, majd automatikusan csővégpontot és műtárgyat helyezhet minden vonallánc törésponthoz.
Csőhálózatokat különböző elemekből hozhat létre, beleértve a 2D és 3D vonalláncokat, AutoCAD vonalakat és íveket és a vezérlővonalakat. Ebben a gyakorlatban egy meglévő 2D vonalláncot használhat.
Csőhálózat létrehozása 2D vonalláncból

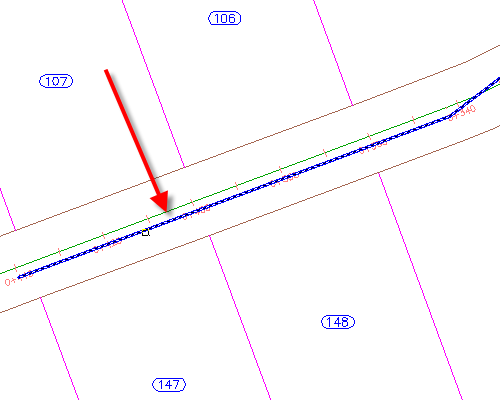

A rajz meglévő terep és nyomtervfelületeket, metsző úttengelyeket jelző nyomvonalakat, telekhatárvonalakat jelző telkeket és javasolt csőhálózat elrendezést jelző vonalláncot tartalmaz. A következő lépésekkel létrehozhat egy AutoCAD Civil 3D csőhálózatot a vonalláncból.
panel
legördülő lista
A csőhálózat elejét az a vég határozza meg, amelyikre kattint. A hálózat ettől a végtől folyik el.

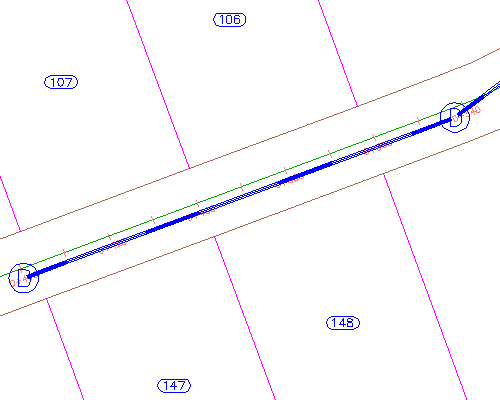

A csőhálózat helyszínrajzi nézetben jelenik meg. A program a vonallánc minden töréspontjánál létrehoz egy műtárgyat, a műtárgyak között pedig egy csővezetéket hoz létre.

A csőhálózat megtekintése hossz-szelvény nézetben
A csövek és műtárgyak megjelennek a hossz-szelvény nézetben. Figyelje meg, hogy ahogyan megadta, a folyás iránya a hossz-szelvény zárószelvényén indul, és a kezdőszelvény felé halad.

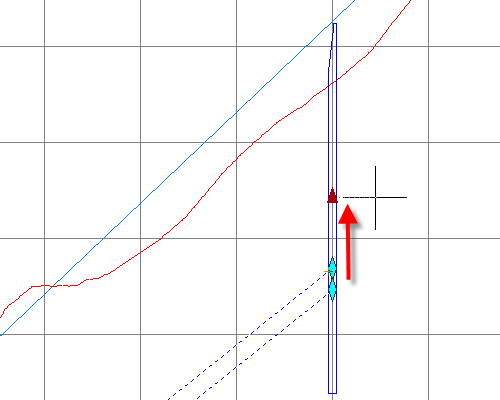

Hálózatrész szerkesztése fogóval
A fogók segítségével grafikusan módosíthatja a csövek és műtárgyak helyzetét helyszínrajzi és hossz-szelvény nézetekben is.

Hálózati paraméterek szerkesztése
Ezekkel az eszközökkel csöveket és műtárgyakat adhat a hálózathoz az ezen az eszköztáron beállított paraméterekkel.
A Panoráma ablakban a Csövek és a Műtárgyak lapon parametrikusan szerkesztheti a csöveket.
A cső folyásfenék magasság a megadott értékre változik.
Az oktatóanyag folytatásához lépjen a 2. gyakorlat: Csőhálózat létrehozása elrendezés alapján szakaszra.
