1. gyakorlat: A telekstílus megjelenítési sorrendjének megváltoztatása

Ebben a feladatban az egymást átfedő telekvonalak megjelenítési sorrendjét szabályozhatja.

Az AutoCAD Civil 3D alkalmazásban a Telekstílus megjelenítési sorrendje vezérli a telekhatárvonalak láthatóságát a különböző típusok átfedésekor.

A telekstílus megjelenési sorrendjének megváltoztatása

1. Nyissa meg a Parcel-3A.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.
2. Az Eszköztár Kereső lapján bontsa ki a Helyszínek Site 1 gyűjteményt. Kattintson a jobb gombbal a Telkek gyűjteményen. Kattintson a Tulajdonságok menüpontra.

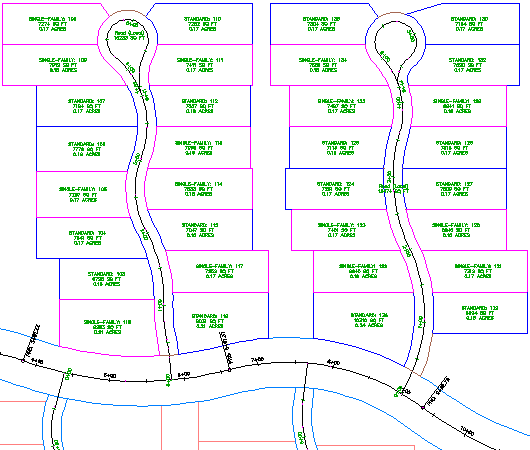

   A Telekstílus megjelenítési sorrendje területen figyelje meg, hogy a Single-Family telkek megjelenítési sorrendje a legmagasabb, ez magyarázza, hogy bíbor vonalaik fedik a kék Szabvány stílusú vonalakat.


3. A Telekstílus megjelenítési sorrendje listában válassza a Szabvány lehetőséget, és kattintson a gombra, hogy azt a halmaz tetejéhez mozgassa.
4. Kattintson az Alkalmaz gombra.

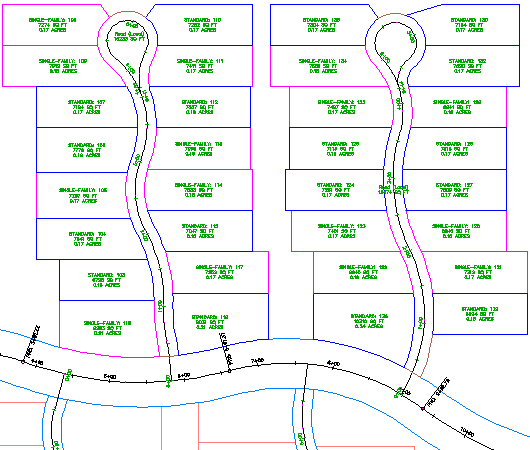

   A modell újraalakulását követően figyelje meg, hogy a kék Szabvány telekhatár-vonalak felülírják a Single-Family telekhatárok rózsaszín vonalait.


5. Ismételje meg a 3. és 4. lépést, de a Property stílusnak adja a legmagasabb megjelenítési sorrendet.

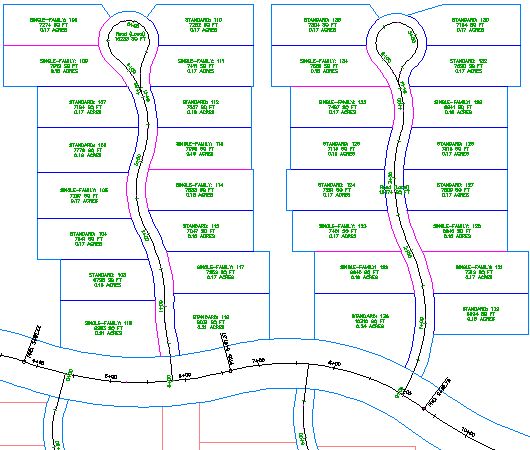

   Ez a beállítás megjelenít egy világoskék vonalat a helyszín terjedelme mellett.



   További lehetőségek: Ismét változtassa meg a megjelenítési sorrendet a Road (Local) telkeket a megjelenítési sorrend tetejére mozgatva, majd pedig mozgassa őket a Standard és a Single-Family lehetőségek közötti pozícióba. Ezek a beállítások megváltoztatják az ívelt útszélek megjelenítését.

6. Kattintson az OK gombra.

Az oktatóanyag folytatásához lépjen a 2. feladat: Telekadatok exportálása szakaszra.
