2. gyakorlat: Osztott pályás autópályanyomterv létrehozása

Ebben a feladatban egy osztottpályás autópályanyomtervet hoz létre.

Ez a gyakorlat a 2 gyakorlat: Osztottpályás autópálya mintakeresztszelvény létrehozása rész folytatása.

Osztott pályás autópályanyomterv létrehozása

Megjegyzés:

A gyakorlat során az előző gyakorlatból származó Corridor-3a.dwg rajzot használhatja, vagy megnyithatja a Corridor-3b.dwg rajzot a következő helyről: oktatóanyagok rajzainak mappája.

1. Kattintson az Alap lap Terv létrehozása panel Nyomterv elemre.
2. A Nyomterv létrehozása párbeszédpanelen adja meg a következő paramétereket:
   • Név: Osztott pályás autópálya
   • Nyomvonal: Tengely (1)
   • Hossz-szelvény: Elrendezés (1)
   • Mintakeresztszelvény: Osztott pályás autópálya
   • Célfelület: EG
   • Kiindulási vonal és tartomány paraméterek beállítása: Törölve

     Ha a Kiindulási vonal és tartomány paraméterek beállítása jelölőnégyzet nincs bejelölve, akkor a nyomterv az alapértelmezett nyomterv létrehozási beállításokat alkalmazza.

3. Kattintson az OK gombra.

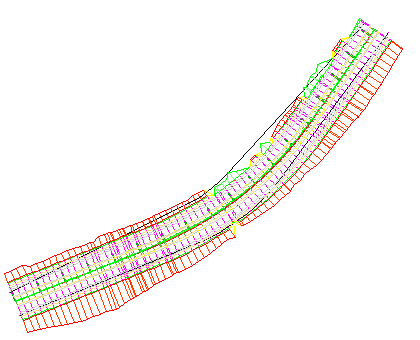

A nyomtervmodell felépült és a következőképpen jelenik meg:

Az oktatóanyagot a következő, Nyomterv keresztszelvények megtekintése és szerkesztése című témakörrel folytathatja.
