A gyakorlat során ellenőrizheti a hossz-szelvény tervet kritériummegszegési szempontból, majd megtanulhatja, hogyan lehet kijavítani a kritériumok megsértését.
Amikor egy hossz-szelvény alkotóeleme nem felel meg egy tervezési kritériumnak, megjelenik egy figyelmeztető jel az alkotóelemen a rajzablakban, a Hossz-szelvény elemek nézetben és a Hossz-szelvény tervezési paraméterei párbeszédpanelen. Amikor a mutató a figyelmeztető jel fölé kerül, egy eszköztipp információkat jelenít meg a szabálysértéssel kapcsolatban. Ha egy tervezési kritérium nem teljesül, az eszköztipp megjeleníti a nem teljesített kritériumot és a kritérium teljesítéséhez szükséges minimális értéket is. Egy egyéni tervezési kritérium megszegése esetén az eszköztipp megjelenti a megszegett tervezési kritérium nevét.
Ez a gyakorlat a 2. gyakorlat: Tervezési kritériumra hivatkozó hossz-szelvény tervezése rész folytatása.
Hossz-szelvény terv ellenőrzése a kritériumok megszegése szempontjából
- Nyissa meg a Profile-4B.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
- Tolja el a nézetet és közelítsen, amíg a B és a C körök nem jelennek meg a hossz-szelvény nézetben. Megjegyzés:
A figyelmeztető jelek átméretezése nem automatikus a nagyításkor. A figyelmeztető jelek átméretezéséhez írja be a parancssorba: REGEN.

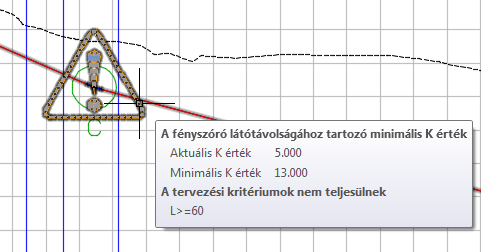

- Mozgassa a mutatót a C körben a
jel fölé. Az eszköztippekkel kényelmesen áttekintheti a tervezési kritériumok megszegését a rajzablakban. Két szabálysértés jelenik meg az eszköztippben:
- Az első, hogy az ív nem felel meg a fényszóró látótávolságára ajánlott minimális K értéknek. Az ív K értéke és a minimálisan elfogadható K érték is megjelenik.
- A második, hogy az ív nem felel meg az egyik tervezési kritériumban megadott képletnek. Figyelje meg, hogy megjelenik a tervezési kritérium neve, de az aktuális vagy az ajánlott értékek nem láthatók. Az értékek azért nem jelennek meg, mert ezek a tervezési kritériumok a felhasználó által létrehozott egyéni képletek.
Megjegyzés:Ha egy alkotóelem több kritériumot is megsért, csak egy figyelmeztető jel jelenik meg az alkotóelemen. A jel eltávolításához az alkotóelemből az összes szabálysértést el kell távolítani.
- Ha a Hossz-szelvény tervezési eszközök eszköztár nincs megnyitva, jelölje ki a vörös színű elrendezési hossz-szelvényt. Kattintson a jobb gombbal. Kattintson a elemre.
- A Hossz-szelvény tervezési eszközök eszköztáron kattintson az
Elem-alapú eszközre. - Válassza a
Hossz-szelvény táblázatos nézet lehetőséget. A Hossz-szelvény elemek nézet 2. és 4. soraiban megfigyelhető, hogy egy
figyelmeztető jel jelenik meg a Szám oszlopban, és több más oszlopokban is. Figyelmeztető jelek jelennek meg minden értéknél, amely megsérti a tervezésikritérium-fájlban megadott tervezési kritériumokat. - A 2. sorban mozgassa a mutatót a
figyelmeztető jel fölé a Szám oszlopban. Figyelje meg, hogy az eszköztipp megjeleníti a megsértett tervezési kritériumokat. Megfigyelhető az is, hogy bár a két ív a tervezési kritériumokban megadott minimális hossznak nem felel meg, mégsem jelenik meg figyelmeztető jel egyik Hossz cellánál sem. A tervezési kritériumok egyéni, matematikai képletek, amelyek egy igaz, vagy egy hamis értéket adnak. Nem adnak más visszajelzést, csak hogy az alkalmazható elemek megfelelnek vagy nem a tervezési kritériumban megadott feltételeknek.
- A Hossz-szelvény tervezési eszközök eszköztáron kattintson a
Hossz-szelvény tervezési paraméterei elemre. A Hossz-szelvény tervezési paraméterei ablak megjelenik, de nem tartalmaz adatokat.
- A Hossz-szelvény elemek nézetben kattintson a 4. sorra, amely az ív elem a C körben.
Az ív elem tervezési adatai a Hossz-szelvény tervezési paraméterei ablak három oszlopot tartalmazó táblázatában jelennek meg, ahol az adatok egyszerűen áttekinthetők és szerkeszthetők.
Figyelje meg, hogy a Hossz-szelvény tervezési paraméterei ablak Tervezési kritériumok paneljén megjelenik egy
jel a tervezési kritériumok minden megszegett tulajdonsága mellett. Az Elrendezés paraméterei panel Érték oszlopában megjelenik az egyes alkotóelemek aktuális paramétere. A Kényszerek oszlop azokat a tervezési kritérium értékeket jeleníti meg, amelyeknek meg kell felelnie az alkotóelemnek. A jel a K érték sor mellett jelenik meg, mert az érték ütközik a tervezési kritériummal. Ahogy a rajzablakban és a Hossz-szelvény elemek nézetben is igaz, megjelenik a megszegett tervezési kritérium, de az egyes nem megfelelő paraméterek nincsenek jelölve.
A tervezési kritériumok megszegésének kijavítása
- A Hossz-szelvény tervezési paraméterek ablak Tervezés paraméterei paneljén módosítsa a Hossz értéket 65.000 m értékre. Nyomja le az Enter billentyűt.
Figyelje meg, hogy a Tervezési kritériumok panelről, valamint a Hossz-szelvény elemek nézet 4. sorából is eltűntek a figyelmeztető jelek. Az új ívhossz érték megfelel a tervezési kritériumokban megadott értéknek. Az ívhossz növelése a K értékre is hatással volt, amely növekedett, hogy megfeleljen a fényszóró látótávolsága legkisebb értékének.
- A Hossz-szelvény elemek nézetben kattintson a 2. sorra, amely az ív elem a B körben.
- A Hossz-szelvény tervezési paraméterek ablak Tervezés paraméterei paneljén módosítsa a Hossz értéket 35.000 m értékre. Nyomja le az Enter billentyűt.
A
figyelmeztető jel eltűnik a Tervezési kritériumok panelről, de a Hossz-szelvény elemek nézet K érték sorából nem. Az ív még mindig nem felel meg az előzési látótávolság minimális K értékének, így a figyelmeztető jelek megjelennek. A figyelmeztető jel törléséhez az elemnek meg kell felelnie a tervezésikritérium-fájlban és az alkalmazható tervezési kritériumokban megadott összes értéknek.
Tipp:Két javasolt módszer létezik a Minimális K az előzési látótávolsághoz érték megszegésének kijavítására:- Adjon egy új tervezési sebességet ahhoz a szelvényhez, ahol az ív kezdődik. Ezt a Nyomvonal tulajdonságai párbeszédpanel Tervezési kritériumok lapján teheti meg.
- Az ív menti szelvénytartománynál ne engedélyezze az előzést. Ezzel a megoldással nem törlődik a figyelmeztető jel a rajzból, ezért ajánlott feliratozni a jelet és az előzést tiltó zónát a végső nyomtatásban.
Az oktatóanyagot a következő, Hossz-szelvény nézetek megjelenítése és módosítása című témakörrel folytathatja.
