3. gyakorlat: Táblázatcímkék átszámozása

A gyakorlat során átszámozhatja az előző gyakorlatban létrehozott táblázatcímkéket.

Átszámozza az East Street nyomvonal zsákutcája körüli ívtáblázatcímkéket, így azok az óramutató járásával megegyező irányban követik egymást. Az előző gyakorlatban megismert Táblázatcímkék számozása párbeszédpanelen megadhatja a kezdőszámot és a növekményt, amellyel a táblázatcímkéket újraszámozza.

Ez a gyakorlat a 2. gyakorlat: Feliratok átalakítása címkévé rész folytatása.

A táblázatcímke-számozás beállításainak megvizsgálása

Megjegyzés:

Ez a gyakorlat a Labels-4a.dwg rajzot használja az előző gyakorlat során elvégzett módosításokkal, vagy megnyithatja a Labels-4b.dwg fájlt a következő helyről: oktatóanyagok rajzainak mappája.

1. Az Eszköztár Beállítások lapján kattintson a jobb gombbal a rajz nevére. Kattintson a Táblázatcímkék számozása elemre.
2. A Táblázatcímkék számozásapárbeszédpanelen figyelje meg, hogy a Táblázatcímke létrehozásának Kezdőszám értéke már nem 1, mint a 2. gyakorlat: Feliratok átalakítása címkévé gyakorlatban.

   A Kezdőszám értéke a következő szabad szám a rajzban szereplő vonal, ív és átmenetiív címkéi és a megadott növekmény érték alapján. Ha több táblázatcímkét ad hozzá a rajzhoz, ezek az értékek megakadályozzák a címkeszámok kettőzését.

   Megjegyzés:

   A Táblázatcímkék számozása párbeszédpanel adja meg az összes objektum címkeszámozási beállításait. A következő lépések során megadott beállítások kerülnek alkalmazásra az összes objektum táblázatcímkéire.

3. A Táblázatcímke átszámozása területen fogadja el az alapértelmezett értékeket.

   A gyakorlat során az ívszámozást újraindítja 1-től, 1 értékű növekménnyel.

4. Kattintson az OK gombra.

A táblázatcímkék átszámozása

1. A rajzban közelítsen rá az East Street nyomvonal végén lévő zsákutca körüli területre.
2. Kattintással válassza ki a megfelelő feliratcímkét. Kattintson a Feliratok lap Módosítás panel Címkék átszámozása elemre.
3. Kattintson a C6 címkére.

   Egy figyelmeztetést kap, hogy az 1. számú címke már létezik. Az Enter billentyű lenyomásával a következő szabad ívcímkét alkalmazhatja erre a címkére. Ebben a gyakorlatban elfogadható a kettőzött címke, mivel az újraszámozást folytatni fogja a kettőzések kiküszöböléséhez.

4. Ismétlődő ívtáblázatcímke létrehozásához a parancssorba írja be: C.

   Az ívtáblázatcímke neve C1 lesz.

5. Nyomja le az Esc billentyűt.
6. A fennmaradó ívtáblázatcímkékhez ismételje meg a 3-5. lépést, így az ívtáblázatcímkék C1-C7 feliratokat kapnak az óramutató járásával megegyező irányban a zsákutca körül.

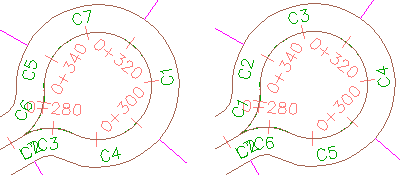

   Táblázatcímkék: eredeti (bal) és átszámozott (jobb)

7. Tolja a 2. gyakorlat: Feliratok átalakítása címkévé során létrehozott telekhatárvonalat és ívtáblázatot a képernyő középére.

   Figyelje meg, hogy a táblázat automatikusan frissül az új ívszámozásnak megfelelően.

   További lehetőségek: Adjon szakaszfeliratokat az East Street nyomvonal menti többi telekhez, majd konvertálja a feliratokat táblázatcímkékké. Számozza át a táblázatcímkéket a kisajátítási határvonal mentén, hogy azok az óramutató járásával megegyező irányban kövessék egymást.

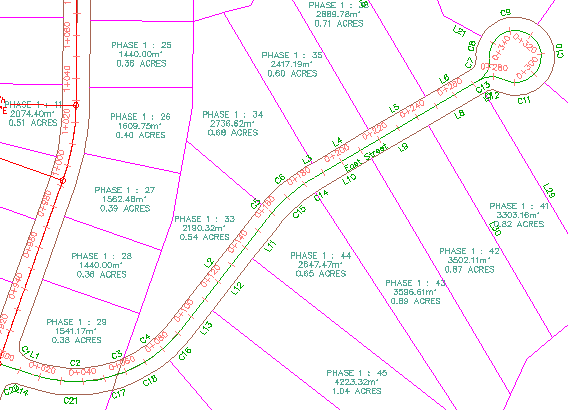

   Táblázatcímkék átszámozása a kisajátítási határvonal mentén

Az oktatóanyagot A feliratstílusok használata című fejezettel folytathatja.
