1. gyakorlat: Földmérési adatok megtekintése

Ebben a gyakorlatban az EszköztárFöldmérés lapja és a panoráma nézet segítségével tekintheti meg a mérési jegyzőkönyvfájlból importált adatokat.

Megkeresheti az újonnan létrehozott hálózat és alakzat objektumokat az AutoCAD Civil 3D Kereső lapján és a rajzban.

A földmérési adatok megtekintése

Megjegyzés:

Ehhez a gyakorlathoz szükség lesz Survey-3.dwg rajzra, melyet az előző gyakorlat során a Civil 3D oktatóanyagok adatainak mappájába mentett. Ha ezt nem végezte el, használhatja az Survey-3.dwg rajz másolatát az oktatóanyagok rajzainak mappájából, azonban a földmérési adatok frissítésekor kettős objektumokat kap.

1. Az Eszköztár Földmérés lapján bontsa ki a Földmérési adatbázisokSurvey 1 HálózatokSurvey Network 1 csomópontokat, a különböző földmérési adatok, például a vezérlőpontok, irányok, vagy pontraállások gyűjteményének megjelenítéséhez.
   Megjegyzés:

   Ha nem tudja kibontani a gyűjteményt, kattintson a jobb gombbal az adatbázis nevére, és kattintson a Megnyitás szerkesztésre parancsra.

2. A vezérlőpontok megtekintéséhez kattintson a Vezérlőpontok gyűjteményre.

   A vezérlőpontok az Eszköztár listanézetében jelennek meg.

   Megjegyzés:

   Alapértelmezés szerint, ha az Eszköztár rögzítve van, a listanézet az Eszköztár alsó részén van.

3. A pontraállások megtekintéséhez kattintson a Pontraállások gyűjteményre.

   A pontraállások az Eszköztár listanézetében jelennek meg.

4. Egy pontraállás méréseinek megtekintéséhez kattintson a jobb gombbal a pontraállásra, majd válassza a Mérések szerkesztése menüpontot.

   Megjelenik a Mérésszerkesztő nézet a kiválasztott pontraállás összes mérésével.

   Megjegyzés:

   A pontraállás mérései ki vannak emelve a rajzban.

5. Kattintson a gombra a Mérésszerkesztő bezárásához.
6. Az alakzatok megtekintéséhez kattintson az Alakzatok gyűjteményre.

   Az alakzatok az Eszköztár listanézetében jelennek meg.

7. Az Eszköztárban válassza a Kereső lapot, és bontsa ki a Földmérés gyűjteményt a földmérési hálózatok és alakzatok gyűjteményeinek megjelenítéséhez.

   Ezek a földmérési hálózat és alakzat rajzobjektumok gyűjteményei, melyek a földmérési adatbázis adataival ellentétben nem a Földmérés lapon jelennek meg.

A földmérési adatok böngészése

1. Egy alakzat megtekintéséhez a rajzban a Kereső lapon bontsa ki az Alakzatok gyűjteményt, kattintson a jobb gombbal az alakzat nevére (például BLDG1), és kattintson a Ráközelítés menüpontra.

   A rajzban a kiválasztott alakzat kinagyításra kerül.

2. A rajzban válassza ki a kinagyított alakzatot. Kattintson a jobb gombbal. Kattintson a Földmérési adatok megkeresése parancsra.

   Az Eszköztár átlép a Földmérés lapra a kiválasztott alakzattal. Az alakzat földmérési adatai az Alakzat-szerkesztőben jelennek meg.

   Megjegyzés:

   Ha az oktatóanyagok rajzainak mappájában lévő Survey-3.dwg rajzot használja, a program értesíti, hogy a társított földmérési adatbázis nem érhető el. Kattintson az OK gombra.

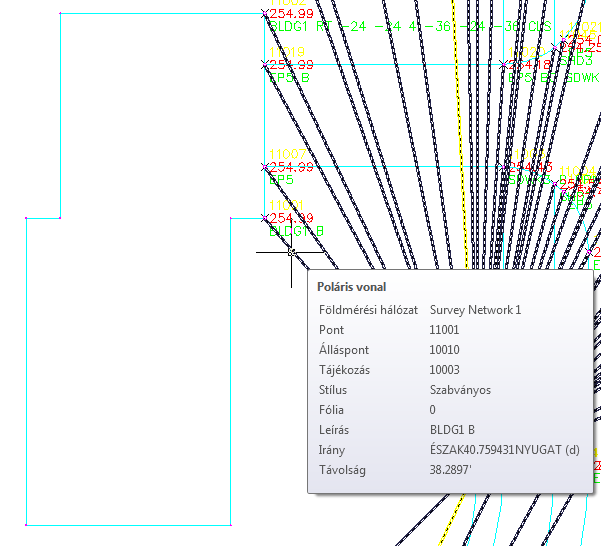

3. A rajzablakban mozgassa a mutatót a földmérési hálózat egyik olyan komponense fölé, amely a BLDG1 alakzatból indul. Figyelje meg, hogy a hálózatobjektum tulajdonságai megjelennek az eszköztippben.

4. Kattintson a jobb gombbal a hálózati objektumra. Kattintson a Földmérési hálózat megkeresése lehetőségre.

   Az Eszköztár Földmérés lapján a földmérési hálózat kiválasztásra kerül. A földmérési hálózat földmérési adatai a lista nézetben jelennek meg.

5. Tartsa nyomva a Ctrl billentyűt, és kattintson az előző ábrán mutatott egyik földmérési hálózatkomponensre. Kattintson a jobb gombbal. Kattintson a Földmérési adatok megkeresése parancsra.

   A kapcsolódó beállítás kiemelve jelenik meg a Mérésszerkesztő nézetben.

6. Kattintson a gombra, a Mérésszerkesztő ablak bezárásához.

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Alakzatok szerkesztése részre.
