5. gyakorlat: Nyomvonalak és telkek használata

A gyakorlat során létrehozhat egy nyomvonalat a helyszínen kívül, és a meglévő nyomvonalakat áthelyezheti a helyszínekről. Ezzel a gyakorlattal csökkentheti annak lehetőségét, hogy a nyomvonalak és egy helyszín kölcsönhatásából nem kívánt telkek jöjjenek létre.

Amikor egy nyomvonal helyszínen található, új telkeket hoz létre abban az esetben, ha ugyanazon a helyszínen önmagát, más nyomvonalakat vagy telkeket keresztezve zárt területeket alakít ki.

Nyomvonalak megvizsgálása helyszínen

1. Nyissa meg a Parcel-1E.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz öt Nyugat-Kelet irányú főútról levezető útpályát tartalmaz. A két északi mellékút tengely nyomvonalai a telkeket a pályában és a körút által körbezárt területen alakították ki. A következő néhány lépésben az egyik déli mellékút tengelyét nyomvonallá konvertálhatja, és elkerülheti, hogy az telkeket alakítson ki.

2. Az Eszköztár Kereső lapján bontsa ki a HelyszínekSite 1NyomvonalakTengelynyomvonalak elemet.

   Figyelje meg, hogy mind a négy létező tengely nyomvonal az Site 1 alatt található, amíg a felső szintű Nyomvonal gyűjtemény (a Helyszínek gyűjtemény felett) üres.

Nyomvonal létrehozása helyszínen kívül

1. Kattintson az Alap lap Terv létrehozása panel Nyomvonal legördülő lista Nyomvonal létrehozása objektumokból elemre.
2. Amikor a program kéri, az úthoz válassza a rajz középső alsó részén található vörös tengelyt.
3. Nyomja le kétszer az Enter billentyűt.

   Megjelenik a Nyomvonal létrehozása objektumokból párbeszédpanel. Figyelje meg, hogy alapértelmezés szerint a Helyszín <Nincs> beállítású.

4. Kattintson az OK gombra.
5. Bontsa ki a felső szintű NyomvonalakTengelynyomvonalak gyűjteményt a Kereső lapon.

   Figyelje meg, hogy az új nyomvonal a Nyomvonalak gyűjteménybe került, és nem alakított ki telket a körút által körbezárt területen. Ez azért történt, mert elfogadta az alapértelmezett <Nincs> Helyszín beállítást, amikor a 3. lépésben a program kérte a helyszín kiválasztását. A következő néhány lépésben a két létező zsákutca út nyomvonal közül az egyiket annak létező helyszínéről a felső szintű Nyomvonalak gyűjteménybe helyezheti át.

Nyomvonalak elmozgatása helyszínről

1. Az Eszköztár Kereső lapján kattintson a jobb gombbal az Alignment - (4) elemre, amely a létrehozott nyomvonalhoz csatlakozó északnyugati zsákutca nyomvonal. Kattintson a Mozgatás helyszínre menüpontra.
2. A Mozgatás helyszínre párbeszédpanelen ellenőrizze, hogy a Célhelyszín beállítása <Nincs> értékű.
3. Kattintson az OK gombra.

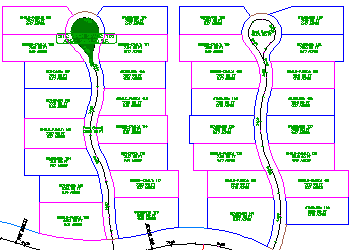

   Figyelje meg, hogy az Eszköztár Kereső lapján az Alignment - (4) a felső szintű Nyomvonalak gyűjteménybe került át. A rajzablakban a telekfelirat és a sraffozás eltűnt a zsákutca központi szigetéről.



   További lehetőségek: Az Alignment - (3) a felső szintű Nyomvonalak gyűjteménybe történő áthelyezéséhez ismételje meg az előző lépéseket.

4. Zárja be a Parcel-1E.dwg fájlt.

Az oktatóanyagot a következő, Telekadatok szerkesztése című témakörrel folytathatja.
